Los sistemas de manejo de fluidos dependen completamente del motor principal que los impulsa. El motor de la bomba actúa como componente crítico y determina directamente la confiabilidad operativa, el consumo de energía y el tiempo de actividad general de la instalación. Un motor mal especificado introduce graves riesgos operativos. Estos incluyen fallas prematuras de los rodamientos, sobrecarga térmica y tiempos de inactividad catastróficos del sistema. Los ingenieros y operadores de instalaciones deben aplicar un marco de evaluación riguroso durante el proceso de especificación. Debe alinear la tecnología del motor con la mecánica de la bomba específica y las limitaciones ambientales. Esta alineación garantiza un rendimiento óptimo del ciclo de vida. Ya sea que se trate de mecánica rotodinámica o de desplazamiento positivo, el motor primario debe cumplir con los requisitos exactos de par y velocidad del sistema.
Sinergia del sistema: el motor de la bomba debe adaptarse con precisión a los requisitos de torque de la bomba; Las bombas centrífugas y rotodinámicas requieren un par variable, mientras que las bombas de desplazamiento positivo exigen un par constante.
Mandatos de eficiencia: Seleccionar motores que cumplan o superen los estándares NEMA Premium o IE3/IE4 reduce drásticamente los gastos de energía del ciclo de vida, ya que el uso de energía representa la gran mayoría del costo del ciclo de vida de un motor de bomba.
Protección ambiental: La selección del gabinete (p. ej., TEFC, ODP, a prueba de explosiones) no es negociable y debe alinearse estrictamente con el entorno operativo y los requisitos específicos de clasificación IP/NEMA.
Compatibilidad con VFD: Las aplicaciones modernas de bombeo de velocidad variable requieren motores con clasificación de servicio inversor y protección adecuada de los cojinetes para evitar ondulaciones eléctricas y fallas prematuras.
Tabla de contenido
Un motor de bomba es la fuerza impulsora detrás de un sistema de manejo de fluidos. Convierte la energía eléctrica en rotación mecánica y transfiere esta potencia a la bomba para mover fluidos.
Un sistema de bombeo completo incluye dos partes principales:
Bomba (extremo húmedo): la sección mecánica que mueve el fluido a través de impulsores, engranajes o pistones.
Motor (extremo seco): la unidad de potencia que genera rotación y proporciona la velocidad y el par requeridos.
El motor y la bomba deben funcionar juntos. Un motor seleccionado incorrectamente puede provocar un rendimiento de flujo bajo, sobrecalentamiento, vibración excesiva o fallas prematuras.
El rendimiento del motor depende principalmente de la velocidad y el par.
Velocidad (RPM): determina qué tan rápido gira la bomba y afecta la capacidad de flujo.
Torque: Representa la fuerza de rotación requerida para arrancar y operar la bomba.
Los diferentes diseños de bombas requieren diferentes características de par:
Las bombas centrífugas utilizan impulsores giratorios para aumentar la velocidad y la presión del fluido. Por lo general, requieren un par variable.
Las bombas de desplazamiento positivo utilizan engranajes, lóbulos o pistones para mover una cantidad fija de fluido. Requieren un par más alto y más consistente.
Seleccionar el rango de par correcto garantiza un arranque confiable y un funcionamiento estable.
La elección de un motor de bomba requiere evaluar tres áreas principales:
1. Compatibilidad mecánica
El motor debe coincidir con el tamaño de la bomba, el diseño de montaje, la conexión del eje y los requisitos de torque.
2. Rendimiento eléctrico
La eficiencia del motor afecta el consumo de energía, la temperatura de funcionamiento y los costos de mantenimiento a largo plazo.
3. Protección del Medio Ambiente
La carcasa del motor debe adaptarse al entorno de trabajo, incluido el polvo, la humedad, la exposición a productos químicos o el funcionamiento bajo el agua.
Un equilibrio adecuado de estos factores mejora la confiabilidad y extiende la vida útil.
Los motores de bombas industriales suelen utilizar fuerza electromagnética para crear rotación. Cuando la energía eléctrica ingresa a los devanados del motor, crea un campo magnético que hace girar el rotor.
Luego, el eje giratorio transfiere potencia a los componentes de la bomba. Los rodamientos, la alineación del eje y el rendimiento de la refrigeración son importantes porque el desgaste mecánico puede aumentar la vibración y reducir la eficiencia del motor.
El mantenimiento regular de rodamientos, alineación y sistemas eléctricos ayuda a prevenir tiempos de inactividad inesperados.
Diferentes aplicaciones de bombas requieren diferentes tecnologías de motor. El tipo de motor correcto depende de factores como los requisitos de par, el control de velocidad, la eficiencia y las condiciones de funcionamiento.
Los motores de inducción de CA son la opción más común para bombas industriales. Son duraderos, de diseño simple y requieren un mantenimiento mínimo porque no tienen escobillas ni conmutadores.
Proporcionan un rendimiento confiable para aplicaciones de bombeo continuo y pueden funcionar con conexión eléctrica directa. Se utilizan ampliamente para bombas de agua, sistemas HVAC y equipos industriales en general.
Los motores síncronos funcionan a una velocidad constante independientemente de los cambios de carga. Se utilizan principalmente para grandes sistemas de bombeo industriales que requieren un control de velocidad preciso y alta eficiencia.
Estos motores pueden mejorar la eficiencia energética en grandes instalaciones, pero requieren sistemas de control más avanzados. Se encuentran comúnmente en aplicaciones de alta potencia, como grandes bombas de agua de refrigeración.
Los motores de imanes permanentes utilizan imanes en el rotor para mejorar la eficiencia energética. Ofrecen un diseño compacto y menores pérdidas de energía en comparación con los motores de inducción tradicionales.
Los motores PM requieren un variador de frecuencia (VFD) para su funcionamiento. Son adecuados para aplicaciones donde el ahorro de energía, la eficiencia del espacio y el control de velocidad variable son importantes.
Los motores de CC proporcionan un excelente control de velocidad y un alto par de arranque. Se utilizaban tradicionalmente para aplicaciones que requerían un ajuste preciso de la velocidad, como el bombeo de fluidos viscosos.
Sin embargo, los motores de CA modernos combinados con sistemas VFD pueden proporcionar un rendimiento similar con menores requisitos de mantenimiento. Como resultado, las nuevas instalaciones industriales rara vez eligen motores de CC.
Seleccionar un motor de bomba requiere comprender el diseño de la bomba y sus características de carga. Diferentes bombas crean diferentes demandas de torque. Es posible que un motor adecuado para una bomba centrífuga no funcione correctamente en una bomba de desplazamiento positivo.
Elegir el tipo de motor correcto garantiza un funcionamiento estable, evita la sobrecarga y mejora la vida útil del equipo.
Las bombas centrífugas utilizan impulsores giratorios para mover fluidos. Se utilizan comúnmente en suministro de agua, HVAC, sistemas de refrigeración y aplicaciones industriales en general.
Estas bombas requieren un par variable. A medida que aumenta la velocidad de la bomba, la demanda de energía también aumenta significativamente. Debido a que la carga de arranque es relativamente baja, los motores de inducción de CA estándar suelen ser adecuados.
Para aplicaciones de alta presión, como bombas centrífugas de etapas múltiples, se requieren consideraciones adicionales. Es posible que el motor necesite cojinetes más resistentes para soportar cargas más altas y mantener la confiabilidad a largo plazo.
Las bombas de desplazamiento positivo utilizan engranajes, lóbulos, pistones u otros mecanismos para mover una cantidad fija de fluido. Se utilizan comúnmente para líquidos espesos, productos químicos y aplicaciones de dosificación.
Estas bombas requieren un par de arranque más alto porque el motor debe superar la presión inmediata y la resistencia del fluido.
Las aplicaciones que involucran fluidos de alta viscosidad pueden requerir motores de mayor torque o motores de mayor tamaño para garantizar un arranque confiable y un funcionamiento continuo.
Algunas aplicaciones requieren motores especialmente diseñados para adaptarse a condiciones de instalación únicas.
Motores sumergibles
Diseñado para operar bajo el agua. Utilizan estructuras selladas para evitar que entre agua en el motor y dependen del fluido circundante para enfriarse.
Motores sumergibles
Construido para operación en seco pero puede soportar la exposición temporal al agua. Se utilizan comúnmente en áreas donde pueden ocurrir inundaciones.
Motores de bomba de chorro
Utilizado para sistemas residenciales y de pozos poco profundos. Están diseñados para conexión directa con conjuntos de bombas de chorro.
Motores de eje hueco vertical
Se utiliza para bombas de turbina de pozos profundos. Su diseño especial de eje permite la conexión directa con sistemas de bombas verticales y un mantenimiento más sencillo.
Tipo de bomba | Características recomendadas del motor |
|---|---|
Bomba centrífuga | Motor de inducción estándar, capacidad de par variable |
Bomba multietapa | Rodamientos de alta confiabilidad, diseño de servicio continuo |
Bomba de desplazamiento positivo | Alta capacidad de par de arranque |
Bomba sumergible | Diseño de motor sellado y resistente al agua. |
Bomba de pozo profundo | Motor de eje hueco vertical |
Elegir el motor correcto según el tipo de bomba, los requisitos de carga y el entorno operativo es esencial para un rendimiento confiable en el manejo de fluidos.
Seleccionar el correcto motor de bomba requiere evaluar varias dimensiones técnicas. Cada dimensión afecta directamente la longevidad del sistema, la seguridad y los intervalos de mantenimiento.
La carcasa del motor protege los componentes eléctricos internos de los peligros ambientales. Los motores abiertos a prueba de goteo (ODP) permiten que el aire ambiente circule directamente sobre los devanados. Son adecuados sólo para ambientes interiores limpios y secos. Los motores totalmente cerrados y refrigerados por ventilador (TEFC) sellan los componentes internos. Un ventilador externo sopla aire sobre el marco exterior acanalado para enfriarlo. Los motores TEFC dominan los entornos industriales hostiles.
Las ubicaciones peligrosas requieren gabinetes a prueba de explosiones o con certificación ATEX. Estos marcos de alta resistencia contienen cualquier explosión eléctrica interna, evitando que encienda gases combustibles en la atmósfera circundante. Los motores para servicio lavable cuentan con carcasas de acero inoxidable, devanados encapsulados y sellos de labio especializados para resistir la limpieza química a alta presión en plantas de procesamiento de alimentos.
Tipo de gabinete | Clasificación IP típica | Entorno operativo ideal |
|---|---|---|
Abierto a prueba de goteo (ODP) | IP22 / IP23 | Salas de máquinas interiores limpias, secas y con clima controlado. |
Totalmente cerrado y refrigerado por ventilador (TEFC) | IP54/IP55 | Ambientes industriales polvorientos, húmedos o al aire libre. |
Servicio de lavado | IP66/IP69K | Procesamiento de alimentos y bebidas, áreas de saneamiento de alta presión. |
A prueba de explosiones (XP) | IP65 (clasificación peligrosa) | Refinerías de petróleo, plantas químicas, entornos con polvo combustible. |
Sumergible | IP68 | Estaciones elevadoras de aguas residuales, bombeo de pozos profundos, inmersión continua. |
Los motores deben cumplir con los estándares de estructura física establecidos por NEMA (Norteamérica) o IEC (Global). Los tamaños de bastidor dictan la altura del eje, las dimensiones del orificio de montaje y el diámetro del eje. Hacer coincidir el estándar del marco garantiza la compatibilidad física con el reemplazo directo durante el mantenimiento. Por ejemplo, un marco NEMA 254T tiene una altura de eje específica de 6,25 pulgadas. Las letras del sufijo también importan. Una "T" indica un eje estándar, mientras que "JM" o "JP" indica un eje de bomba monobloque especializado diseñado para montar el impulsor directamente.
La evaluación eléctrica requiere que coincidan el voltaje y la fase. Las bombas residenciales pequeñas utilizan energía monofásica. Las bombas industriales utilizan exclusivamente energía trifásica para una entrega de par más suave y una mayor eficiencia. Debe verificar la estabilidad del voltaje de la instalación. Un desequilibrio de voltaje de sólo el 3% puede aumentar la temperatura de funcionamiento del motor en un 18%, degradando rápidamente el aislamiento. El factor de servicio (SF) indica la capacidad del motor para manejar sobrecargas temporales. Un 1,15 SF significa que el motor puede entregar de forma segura el 115% de su potencia nominal durante períodos cortos sin daño térmico. Sin embargo, nunca se debe diseñar un sistema para que funcione continuamente con el factor de servicio.
La eficiencia del motor dicta la eficacia con la que la energía eléctrica se convierte en energía mecánica. Los organismos reguladores exigen niveles mínimos de eficiencia. NEMA Premium (Norteamérica) e IE3/IE4 (internacional) representan puntos de referencia actuales de alta eficiencia. La actualización a un motor IE4 reduce significativamente el consumo total de energía durante la vida útil del equipo. El uso de energía constituye la huella operativa más grande de cualquier sistema de manejo de fluidos.
La clase de aislamiento determina la temperatura de funcionamiento máxima permitida de los devanados del motor. El aislamiento de clase B es estándar para motores más antiguos y permite una temperatura máxima de 130 °C. Los motores de bombas industriales modernos utilizan aislamiento Clase F, clasificado para 155 °C, o Clase H, clasificado para 180 °C. Especificar una clase de aislamiento más alta proporciona un amortiguador térmico, lo que extiende la vida útil del motor incluso si la temperatura ambiente aumenta o el flujo de aire de refrigeración se restringe.
El bombeo de velocidad variable requiere VFD para alterar la frecuencia y el voltaje suministrado al motor. Los motores estándar fallan rápidamente cuando se conectan a VFD. Debe especificar motores "servicio inversor" que cumplan con las normas NEMA MG1 Parte 31.
Los motores de servicio inversor cuentan con clases de aislamiento mejoradas, típicamente Clase F o Clase H. Este aislamiento pesado resiste los picos de alto voltaje (dv/dt) generados por la modulación de ancho de pulso del variador. Estos picos pueden provocar una descarga de corona, que corroe el esmalte de alambre estándar. Además, los VFD inducen tensiones en el eje de alta frecuencia. Estos voltajes se descargan a través de los cojinetes del motor, provocando picaduras y estrías. Los motores de servicio inversor deben incluir anillos de puesta a tierra del eje (como anillos AEGIS) o cojinetes cerámicos aislados para purgar de manera segura estas corrientes destructivas antes de que dañen los elementos rodantes.
Las diferentes industrias imponen demandas únicas a los equipos de manipulación de fluidos. El motor principal debe adaptarse a estas realidades operativas específicas. Un motor construido para agua potable fallará en una planta química.
Los sistemas de agua municipales exigen ciclos de trabajo continuos. Las estaciones de bombeo utilizan frecuentemente motores sumergibles para manejar aguas residuales sin tratar. Estos motores deben contar con sellos mecánicos robustos para evitar la entrada de fluidos. El éxito en aguas residuales depende de manejar eficientemente las demandas de flujo variable mientras se manejan sólidos pesados y trapos. Los motores TEFC accionados por VFD en bombas centrífugas de pozo seco brindan el control de flujo necesario y al mismo tiempo resisten ambientes de alta humedad. Los ingenieros suelen especificar motores con cojinetes de gran tamaño para manejar las cargas radiales severas causadas por los desequilibrios del impulsor cuando los trapos se enrollan alrededor de la voluta de la bomba.
Las instalaciones petroquímicas operan bajo mandatos de seguridad extrema. Los motores de las bombas deben cumplir estrictamente con las normas API (Instituto Americano del Petróleo), específicamente API 541 o IEEE 841. Los gabinetes a prueba de explosiones son obligatorios en ubicaciones peligrosas clasificadas (Clase I, División 1 o 2). La pintura externa, el hardware y los ventiladores de refrigeración deben resistir atmósferas altamente corrosivas. La confiabilidad impacta directamente la seguridad del sitio, lo que hace que la construcción robusta del marco de hierro fundido y las tolerancias de vibración de precisión sean los principales criterios de éxito. Los marcos de aluminio están estrictamente prohibidos en muchos de estos entornos debido a la reactividad química.
Los sistemas de edificios comerciales priorizan la huella y el rendimiento acústico. Las bombas de agua fría HVAC a menudo utilizan configuraciones en línea para ahorrar espacio. Los motores deben funcionar con un ruido acústico mínimo para evitar molestar a los ocupantes del edificio. La integración con sistemas de gestión de edificios (BMS) es estándar. Esto requiere motores de servicio inversor altamente compatibles que respondan instantáneamente a las demandas de carga variables de las torres de enfriamiento y los controladores de aire del edificio. La conexión a tierra del eje es absolutamente crítica aquí, ya que las bombas HVAC funcionan casi exclusivamente con VFD.
La especificación de un motor de bomba requiere equilibrar los parámetros de ingeniería iniciales con la confiabilidad operativa y la eficiencia energética a largo plazo. Un enfoque sistemático previene fallas catastróficas y optimiza el rendimiento de las instalaciones. Siga estos pasos exactos para finalizar su especificación:
Defina el perfil de carga exacto de la bomba determinando si el extremo húmedo requiere un par variable para la acción centrífuga o un par constante para el desplazamiento positivo.
Evalúe el entorno ambiental para seleccionar el gabinete, la clasificación IP y la clase de aislamiento correctos.
Seleccione el tipo de motor y el nivel de eficiencia adecuados según los requisitos de servicio continuo y las dimensiones del marco NEMA.

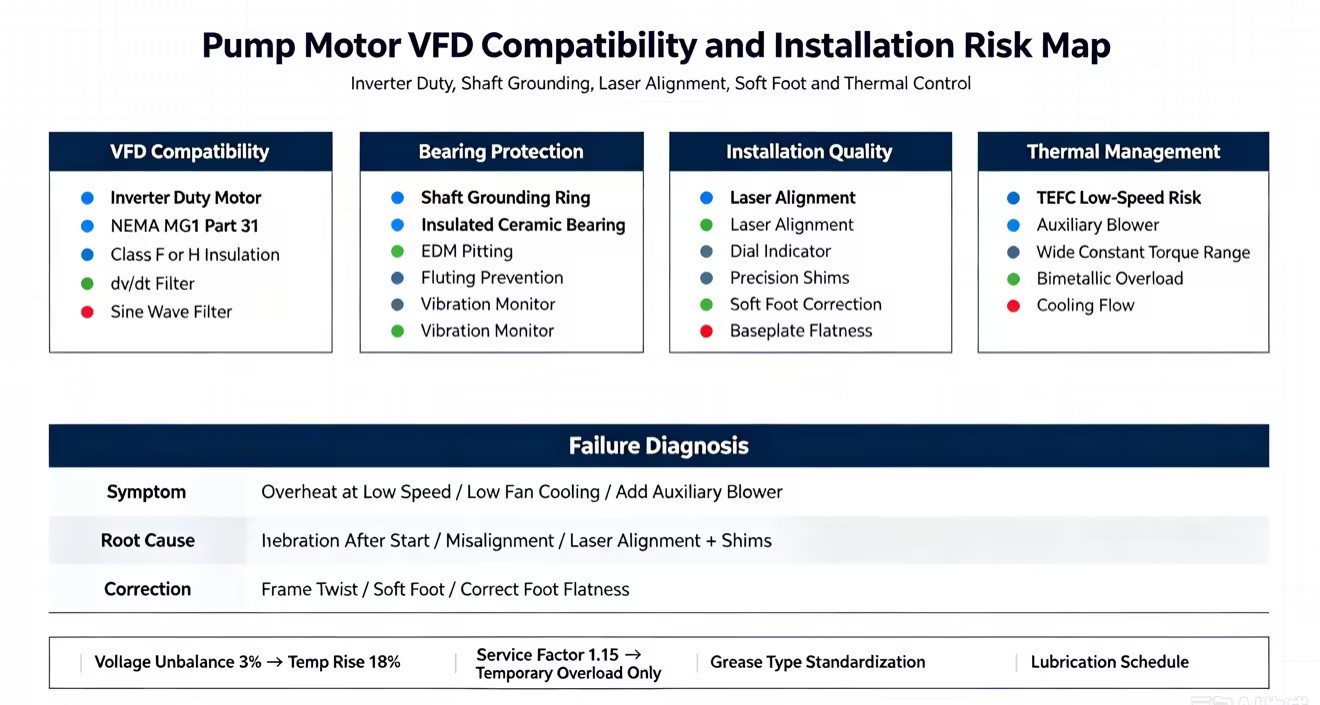

Verifique la compatibilidad del VFD, asegurando la inclusión de anillos de puesta a tierra del eje y el cumplimiento de NEMA MG1 Parte 31 si se utiliza control de velocidad variable.
R: La bomba es el "extremo húmedo" mecánico que mueve físicamente el fluido mediante impulsores, engranajes o pistones. El motor de la bomba es el "extremo seco" eléctrico que actúa como motor principal. Convierte la energía eléctrica en energía rotacional mecánica, impulsando el eje de la bomba para crear flujo y presión.
R: Los motores de CA estándar se degradan rápidamente cuando se usan con VFD. Los VFD generan picos de alto voltaje e inducen corrientes en el eje. Debe utilizar un motor de tipo "inversor" que cumpla con NEMA MG1 Parte 31. Estos cuentan con aislamiento de alta resistencia Clase F o H y anillos de puesta a tierra del eje para evitar fallas eléctricas.
R: TEFC significa Totally Enclosed Fan Cooled. Es un tipo de gabinete que sella los componentes eléctricos internos del aire exterior, el polvo y la humedad. Un ventilador externo conectado al eje trasero sopla aire ambiental sobre el exterior acanalado del motor para disipar el calor.
R: Calcule los caballos de fuerza requeridos según el caudal de la bomba, la altura dinámica total y la gravedad específica del fluido. El factor de servicio (SF), típicamente 1,15, indica la capacidad del motor para manejar sobrecargas temporales. Siempre dimensione el motor para manejar el requisito de potencia máxima de final de curva.
R: Los motores sumergibles están sellados herméticamente y carecen de ventiladores de refrigeración externos. Dependen completamente del fluido bombeado circundante para absorber y eliminar el calor interno. Operar un motor sumergible en un pozo seco o por debajo de los niveles mínimos de inmersión provocará una rápida sobrecarga térmica y falla del estator.
R: Un motor de bomba industrial correctamente especificado y mantenido suele durar entre 15 y 20 años. La vida útil depende en gran medida de la temperatura de funcionamiento, la calidad de la energía y las prácticas de mantenimiento. La alineación láser constante, la lubricación adecuada y el monitoreo de vibraciones extienden significativamente la vida operativa del motor.
R: Las bombas centrífugas multietapa generan una presión inmensa, lo que crea un fuerte empuje axial a lo largo del eje de la bomba. Los motores que impulsan estas bombas a menudo requieren cojinetes de empuje de contacto angular especializados. Estos cojinetes de alta resistencia absorben la carga axial, evitando que el rotor se mueva y destruya los componentes internos.
