¿Qué es un motor tubular? Usos, características y ventajas

La demanda de elementos arquitectónicos automatizados requiere soluciones de control de movimiento que preserven la estética del diseño y las huellas espaciales. Los ingenieros, arquitectos y administradores de instalaciones enfrentan un desafío distinto en el sitio. Deben automatizar elementos pesados ​​como contraventanas, toldos y persianas de gran escala sin comprometer la intención visual del edificio. Los motores externos son visualmente intrusivos, están expuestos al desgaste ambiental y, a menudo, espacialmente inviables en huecos estrechos del techo. El motor tubular resuelve este problema integrando el mecanismo de accionamiento directamente dentro del eje del rodillo. Este enfoque oculta el hardware por completo. Esta guía desglosa la arquitectura mecánica, las especificaciones técnicas, las ventajas comparativas y las mejores prácticas de instalación necesarias para evaluar y especificar estos motores en proyectos comerciales y residenciales. Cubriremos cálculos de torque, protocolos de control y estrategias de mitigación probadas en campo para riesgos comunes de instalación.

Conclusiones clave

• Integración oculta: los motores tubulares son unidades de accionamiento cilíndricas diseñadas para encajar completamente dentro de un tubo enrollable, lo que ofrece una solución de automatización que no ocupa espacio para persianas, toldos y contraventanas.

• Dependencias de las especificaciones: La selección adecuada depende en gran medida del cálculo de los requisitos de torque precisos (medidos en Nm) y de hacer coincidir el diámetro del motor con el diámetro interno del eje del rodillo de la aplicación.

• Flexibilidad de control: las unidades modernas admiten diversos protocolos de integración, que van desde transmisores básicos montados en la pared e interruptores de CA cableados hasta sistemas domésticos inteligentes avanzados alimentados por CC (por ejemplo, Zigbee, Z-Wave, KNX).

• Compensaciones operativas: si bien ofrecen una estética superior, eficiencia mecánica y beneficios de ahorro de espacio, los motores tubulares tienen ciclos de trabajo estrictos debido a una disipación de calor limitada y requieren una planificación cuidadosa para el acceso de mantenimiento.

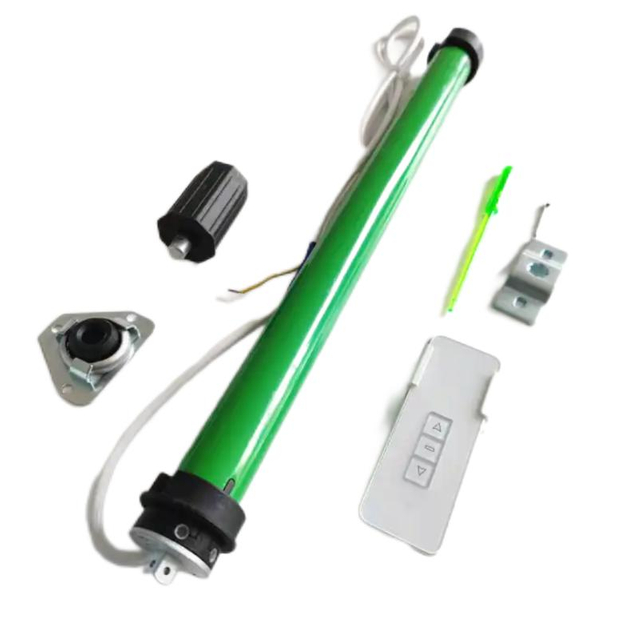

¿Qué es un motor tubular y cómo funciona?

Un motor tubular funciona como un motorreductor autónomo y especializado. El principal objetivo de ingeniería es maximizar la salida de par y la eficiencia mecánica dentro de un volumen cilíndrico estrictamente limitado. Los fabricantes diseñan estos dispositivos para que se deslicen directamente dentro de tubos de rodillos de aluminio o acero. Esto elimina cadenas de transmisión externas, cajas de motor voluminosas y cableado expuesto.

Componentes internos principales

La arquitectura interna se basa en tres secciones principales que funcionan en secuencia. Cada sección desempeña una función mecánica específica para garantizar un funcionamiento suave bajo cargas pesadas.

• La unidad de accionamiento: esta sección alberga el motor eléctrico, que consta de un conjunto de estator y rotor. Dependiendo de la aplicación, esta unidad funciona con corriente alterna (CA) para levantamiento pesado o corriente continua (CC) para operaciones más silenciosas y de bajo voltaje. Los motores de CC a menudo se integran directamente con paneles solares o varillas de batería para aplicaciones de modernización.

• El conjunto de freno y interruptor de límite: esta sección gestiona el control de movimiento y la seguridad. Un freno electromagnético mantiene la carga pesada en su lugar de forma segura cuando el motor no está encendido. Sin este freno, el peso del toldo o persiana haría que el tubo se desenrollara libremente. Los finales de carrera dictan los puntos precisos de inicio y parada de rotación, evitando que el sistema enrolle demasiado la tela o dañe las lamas de las contraventanas.

• La caja de cambios planetaria: los motores eléctricos giran naturalmente a altas velocidades con un par bajo. La caja de cambios planetaria convierte esta rotación de alta velocidad en la salida de alto par y baja velocidad necesaria para levantar materiales pesados. Los engranajes planetarios distribuyen la carga entre varios dientes de engranaje simultáneamente. Este diseño maneja fuerzas de rotación masivas sin dañar los engranajes, todo mientras se ajusta dentro de un tubo estrecho.

La ventaja de lo "integrado"

Montar el motor internamente cambia la física del sistema de elevación. El cuerpo del motor permanece estacionario, bloqueado en el soporte de montaje al final del dispositivo. La fuerza de rotación se transfiere a través de un componente específico llamado rueda motriz. Esta rueda se bloquea en el perfil interno del tubo de rodillo externo. A medida que la caja de cambios interna hace girar la rueda motriz, todo el tubo externo gira. Esta transferencia directa de fuerza elimina las pérdidas por fricción asociadas con correas o cadenas externas. Proporciona un mecanismo de elevación de accionamiento directo altamente eficiente.

Especificaciones clave del motor tubular a considerar

Seleccionar el sistema de accionamiento correcto requiere hacer coincidir las especificaciones mecánicas con las demandas físicas de la instalación. Los técnicos de campo y los especificadores deben evaluar varias dimensiones técnicas antes de pedir una unidad para un proyecto.

Salida de par y capacidad de elevación

El par es la fuerza de rotación que el motor aplica al tubo, medida en Newton-metros (Nm). El cálculo del par requerido depende del peso total del material, el diámetro del tubo del rodillo y la pérdida por fricción interna. Un diámetro de tubo mayor requiere más torsión para levantar el mismo peso porque la carga se ubica más lejos del centro de rotación.

Para calcular el torque requerido en sitio, siga estos pasos:

1. Determine el peso total de la tela o de las lamas de las contraventanas en kilogramos.

2. Mida el radio del tubo del rodillo en metros.

3. Multiplique el peso por el radio y luego multiplique por 9,81 (gravedad).

4. Agregue un margen de seguridad del 25% para tener en cuenta la fricción y la resistencia al viento.

Los rangos de torque estándar varían ampliamente según la aplicación:

• 1 Nm a 3 Nm: Estores enrollables y visillos residenciales ligeros.

• 6 Nm a 15 Nm: tratamientos pesados ​​para ventanas comerciales y persianas opacas.

• 20 Nm a 50 Nm: Toldos exteriores retráctiles y persianas de seguridad estándar.

• 60 Nm a 300+ Nm: puertas enrollables industriales y rejas comerciales pesadas.

Diámetro del motor y compatibilidad de tubos

El diámetro físico del motor dicta el tamaño mínimo del tubo del rodillo externo. Debe hacer coincidir el tamaño del motor con el diámetro interno del tubo utilizando adaptadores de corona y accionamiento específicos. Si el motor es demasiado pequeño para el tubo, éste girará libremente sin engancharse en el perfil interno.

Protocolos de control y suministro de energía

Elija entre fuentes de alimentación de CA y CC según el entorno de instalación. Los motores de CA utilizan voltaje de línea estándar. Son ideales para cargas pesadas y construcciones nuevas donde se puede acceder al cableado. Los motores de CC funcionan con voltajes más bajos y, a menudo, utilizan baterías de iones de litio integradas o paneles solares. Proporcionan un funcionamiento más silencioso y simplifican las instalaciones de modernización donde no es práctico tender cables eléctricos nuevos.

Las capacidades de integración definen cómo los usuarios interactúan con el sistema. Las configuraciones básicas utilizan controles remotos de radiofrecuencia (RF) o transmisores simples montados en la pared. Las configuraciones comerciales avanzadas utilizan relés de contacto seco. Las redes modernas de edificios inteligentes requieren compatibilidad con protocolos como Zigbee, Z-Wave o KNX para automatizar el control del clima y la iluminación.

Mecanismos de interruptor de límite

Los interruptores de límite le indican al motor exactamente cuándo dejar de girar. Puedes elegir entre dos mecanismos distintos.

• Límites mecánicos: ajustados manualmente mediante una varilla hexagonal especializada. Se basan en engranajes físicos que cuentan las rotaciones. Son muy fiables y resistentes a las interferencias eléctricas. Sin embargo, requieren acceso físico al cabezal del motor para su calibración.

• Límites electrónicos: se configuran mediante un control remoto o una interfaz de software. Utilizan codificadores digitales internos para rastrear la posición. Son ideales para instalaciones de difícil acceso, ventanales de gran altura y entornos domésticos dinámicos e inteligentes donde es necesaria una alineación precisa entre varias ventanas.

Aplicaciones y usos comunes de motores tubulares

La versatilidad del motor tubular le permite servir a múltiples industrias. Cada aplicación exige características de rendimiento específicas.

Sistemas residenciales inteligentes para el hogar y tratamientos para ventanas comerciales

Los sistemas de sombreado interior dependen en gran medida de estos motores. Las aplicaciones incluyen persianas enrollables, persianas cebra y cortinas romanas. En estos entornos, el rendimiento acústico es fundamental. Los especificadores exigen motores de CC ultrasilenciosos para evitar molestias por ruido en espacios habitables o salas de juntas. La perfecta integración del hogar inteligente permite a los usuarios controlar la luz natural mediante comandos de voz o horarios automatizados. Las características de alineación precisa garantizan que varias persianas a lo largo de una gran fachada de vidrio suban y bajen exactamente a la misma velocidad, manteniendo la simetría arquitectónica.

Sombreado exterior y protección contra la intemperie

Las aplicaciones en exteriores incluyen toldos retráctiles, pérgolas y mamparas con cremallera. Estos entornos exponen el hardware a la lluvia, el polvo y las temperaturas extremas. Debe especificar motores resistentes a la intemperie con clasificación IP para estas instalaciones. Además, los sistemas exteriores frecuentemente se integran con sensores ambientales. Los sensores de viento retraen automáticamente un toldo durante ráfagas fuertes para evitar daños estructurales. Los sensores solares despliegan cortinas para reducir la ganancia de calor solar durante las horas pico de la tarde.

Seguridad y Acceso Industrial

Las aplicaciones de alta resistencia incluyen persianas enrollables de aluminio, puertas de garaje y rejas de seguridad comerciales. Estas instalaciones se centran exclusivamente en los requisitos de alto par y la confiabilidad. Las unidades industriales suelen contar con sistemas de anulación manual. Esto permite a los administradores de las instalaciones abrir las puertas usando una manivela durante un corte de energía. Las características de seguridad anti-levantamiento bloquean el motor en su lugar cuando está completamente cerrado, evitando que intrusos fuercen manualmente la persiana hacia arriba.

Beneficios clave del uso de motores tubulares

La elección de un sistema de accionamiento montado internamente proporciona distintos beneficios funcionales y estéticos sobre los métodos tradicionales de automatización externa.

Elegancia arquitectónica y optimización del espacio

El resultado principal de la posición de montaje interno es la preservación de la intención del diseño. Al ocultar el motor dentro del tubo del rodillo, se elimina la necesidad de voluminosas cajas de motor externas. Esto permite a los arquitectos diseñar perfiles de ventanas más limpios y huecos en el techo más ajustados. Optimiza el espacio en áreas residenciales compactas y mantiene la apariencia elegante de las fachadas comerciales modernas.

Eficiencia mecánica y bajo consumo de energía

La caja de cambios planetaria en línea ofrece la máxima fuerza de elevación con un consumo eléctrico mínimo. Debido a que el motor transfiere la fuerza de rotación directamente al tubo sin correas intermedias ni engranajes externos, la fricción se reduce drásticamente. Esta eficiencia mecánica los hace muy adecuados para ciclos automatizados diarios. Consumen muy poca energía, lo que resulta especialmente beneficioso para los sistemas que funcionan con baterías o con carga solar.

Protección contra la degradación ambiental

Incrustar los componentes mecánicos dentro de un tubo de aluminio o acero proporciona una protección física inherente. El tubo externo protege el motor, la caja de cambios y los interruptores de límite contra la acumulación de polvo, la entrada de humedad y los impactos accidentales. Esta ubicación interna extiende la vida útil operativa del equipo, particularmente en entornos industriales o costeros hostiles.

Escalabilidad en la automatización

Estos motores simplifican el proceso de ampliación de la automatización de edificios. Puede vincular fácilmente varias unidades en un sistema de gestión de edificios (BMS) centralizado. Los administradores de instalaciones pueden programar plantas enteras para que respondan a los protocolos de aprovechamiento de la luz natural. Los motores ajustan las cortinas automáticamente según la posición del sol, lo que reduce significativamente las cargas de HVAC y mejora la eficiencia energética general.

Motor tubular frente a otros sistemas motores: ¿cuál es la diferencia?

Comprender las compensaciones conceptuales entre los diferentes sistemas de unidades ayuda a garantizar la especificación del hardware correcto para el proyecto.

Motor tubular versus motor de cadena para persianas enrollables

Las puertas y contraventanas industriales a menudo obligan a elegir entre accionamientos internos y externos.

• Motor tubular: ofrece un diseño que ahorra espacio, velocidades de operación más rápidas y una estética más limpia. Es ideal para escaparates comerciales y garajes residenciales donde el espacio es limitado.

• Motor de cadena (externo): se monta en la pared al lado de la puerta. Es más adecuado para pesos industriales extremos que superan los 300 Nm. Proporciona un acceso más fácil para el mantenimiento y ofrece una disipación de calor superior, lo que lo hace adecuado para uso continuo y de alta frecuencia en almacenes concurridos.

Motor tubular versus motor de cortina estándar

Si bien ambos automatizan los tratamientos de ventanas, tienen propósitos mecánicos completamente diferentes.

• Motor tubular: Genera fuerza de rotación diseñada para elevación vertical. Enrolla el material alrededor de un eje central. Se utiliza para persianas enrollables, persianas cebra y pantallas de proyección.

• Motor de cortina estándar: genera fuerza lineal diseñada para tirar horizontalmente. Mueve la tela a lo largo de un sistema de rieles mediante una correa de transmisión interna. Se utiliza para cortinas tradicionales con pliegues o pliegues ondulados.

Consejos para la instalación de motores tubulares y problemas comunes

Una instalación adecuada dicta la longevidad y confiabilidad del sistema. Los técnicos de campo deben afrontar varios desafíos físicos y eléctricos durante el despliegue.

Cableado y pruebas previos a la instalación

Siempre pruebe la unidad en un banco antes de montarla en altura. Una vez que lo inserta en el tubo del rodillo y lo monta en los soportes del techo, realizar ajustes se vuelve mucho más difícil. Siga esta secuencia previa a la instalación:

1. Conecte el motor a una fuente de alimentación temporal en el suelo.

2. Empareje el control remoto o el interruptor de pared con el receptor del motor.

3. Haga funcionar el motor en ambas direcciones para verificar que el freno interno se active correctamente.

4. Establezca los límites electrónicos preliminares para evitar una rotación excesiva durante la suspensión final.

5. Para aplicaciones exteriores, guíe todos los cables de alimentación con bucles de goteo adecuados. Un bucle de goteo obliga al agua de lluvia a gotear desde la parte inferior del cable en lugar de correr por el cable directamente hacia el cabezal del motor.

Sobrecarga térmica y ciclos de trabajo

Debido a que el motor está completamente encerrado dentro de un tubo metálico, la disipación de calor es inherentemente pobre. La mayoría de las unidades tienen un ciclo de trabajo estricto para evitar daños internos. Un ciclo de trabajo común permite 4 minutos de funcionamiento continuo seguidos de un período de enfriamiento de 20 minutos. Si excede esto, el interruptor de sobrecarga térmica se disparará, apagando el motor temporalmente. Para mitigar este riesgo, calcule la distancia de recorrido requerida de la persiana o contraventana. Especifique motores con protección contra sobrecarga térmica incorporada y asegúrese de que la velocidad del motor permita que el dispositivo se abra o cierre completamente dentro del tiempo de funcionamiento continuo permitido.

Acceso de mantenimiento y reemplazo

Si falla un motor montado internamente, no se puede simplemente cambiar una pieza. El técnico debe desmontar todo el tubo del rodillo, bajarlo al suelo y extraer el motor del eje. Este proceso requiere mucha mano de obra. Para mitigar esto, los arquitectos deberían diseñar paneles de acceso en los marcos y fascias del techo. Los instaladores deben utilizar cables de alimentación de desconexión rápida cerca del cabezal del motor. Esto permite a los técnicos desconectar la unidad fácilmente sin cortar las conexiones eléctricas cableadas.

Tolerancias de instalación y alineación de ejes

Los tramos largos de persianas enrollables o contraventanas pesadas son susceptibles a la deflexión del tubo. En un tramo de varios metros, la gravedad hace que el centro del tubo se hunda. Esta desviación une el motor interno contra la pared interior del tubo, provocando una fricción severa y fallas mecánicas prematuras. Para mitigar este riesgo, seleccione un espesor de pared de tubo apropiado según el ancho del tramo. Utilice pasadores tensores de alta resistencia y soportes de montaje ajustables para garantizar que la instalación permanezca perfectamente nivelada. Es obligatorio un nivel láser para alinear los soportes antes de levantar el tubo y colocarlo en su lugar.

Solución de problemas de campo comunes

Incluso con una instalación perfecta, surgen problemas en el campo. Utilice esta referencia rápida para problemas comunes:

Conclusión

Los motores tubulares son la opción definitiva para automatizar sistemas de elevación rotativos donde el espacio, la estética, la eficiencia mecánica y la protección del medio ambiente son primordiales. Proporcionan un mecanismo de accionamiento potente y oculto que se integra perfectamente en diseños arquitectónicos modernos y redes de edificios inteligentes.

Los compradores deben basar su selección final en una secuencia estricta. Primero, calcule los requisitos exactos de carga y torsión. En segundo lugar, determine las limitaciones espaciales y seleccione el diámetro del motor apropiado. En tercer lugar, elija el protocolo de control y suministro de energía que coincida con la infraestructura del edificio. Finalmente, verifique que el ciclo de trabajo del motor se alinee con las demandas operativas diarias del dispositivo.

Con experiencia en soluciones de automatización y sombreado motorizado, el grupo Ritscher se centra en el desarrollo y suministro de motores tubulares y productos de accionamiento relacionados para aplicaciones residenciales, comerciales y arquitectónicas. Sus soluciones de productos están diseñadas para respaldar una automatización confiable, un control flexible y una integración eficiente en una variedad de persianas, cortinas, contraventanas y otros sistemas motorizados.

Próximos pasos:

• Consulte las tablas de carga del fabricante para verificar los cálculos de torsión con respecto al peso específico de su tela o contraventana.

• Solicite dibujos técnicos CAD para garantizar que los huecos del techo proporcionen el espacio adecuado para los soportes de montaje.

• Verifique el cumplimiento eléctrico local y los códigos de cableado para instalaciones de CA cableadas.

• Pruebe en banco todos los motores y los interruptores de límite preprogramados antes del montaje final en el sitio.

Preguntas frecuentes

P: ¿Cómo se calcula el par requerido para un motor tubular?

R: El par se calcula multiplicando el radio del tubo del rodillo (en metros) por el peso total del material (en kilogramos) y la fuerza de gravedad (9,81). Aplique un multiplicador de fricción, generalmente agregando entre un 20% y un 30% al número final. Esto tiene en cuenta la resistencia mecánica y garantiza que el motor funcione sin esfuerzo.

P: ¿Cuál es la vida útil promedio de un motor tubular?

R: Un motor correctamente especificado suele durar entre 5 y 10 años, o aproximadamente entre 10 000 y 15 000 ciclos operativos. La vida útil depende en gran medida de una adaptación precisa de la carga, un suministro de energía estable y un funcionamiento dentro del ciclo de trabajo y los rangos de temperatura indicados por el fabricante.

P: ¿Se puede operar manualmente un motor tubular durante un corte de energía?

R: Los modelos estándar no pueden funcionar sin energía. Sin embargo, modelos específicos cuentan con un sistema de anulación manual (MO). Estas unidades incluyen un ojal especializado unido al cabezal del motor. Los usuarios enganchan una manivela manual en el ojal para girar físicamente la caja de cambios interna y levantar la persiana durante emergencias.

P: ¿Cuál es la diferencia entre los finales de carrera mecánicos y electrónicos?

R: Los límites mecánicos utilizan engranajes físicos y microinterruptores ajustados manualmente con una varilla hexagonal en el cabezal del motor. Los límites electrónicos utilizan software y codificadores digitales internos. Los límites electrónicos se establecen de forma remota a través de un controlador, lo que los hace ideales para ventanas inaccesibles y alineaciones precisas del hogar inteligente.

P: ¿Son resistentes al agua los motores tubulares?

R: No son completamente impermeables, pero tienen clasificaciones específicas de protección de ingreso (IP). Los motores interiores estándar suelen ser IP44, lo que protege contra objetos sólidos y salpicaduras menores. Los motores de persianas y toldos exteriores requieren una clasificación IP55 o superior para resistir la exposición sostenida a la lluvia y al polvo.

P: ¿Por qué mi motor tubular deja de funcionar después de unos minutos?

R: Esto es causado por el interruptor de protección térmica interno. Debido a que el motor se encuentra dentro de un tubo cerrado, retiene el calor. La mayoría de los modelos tienen un ciclo de trabajo estricto, como 4 minutos encendido y 20 minutos apagado. El motor se apaga automáticamente para evitar daños por calor y reanuda su funcionamiento normal una vez que se enfría.
