La creciente demanda de accionamiento oculto y que ahorre espacio posiciona al motor tubular como el mecanismo de accionamiento estándar para sistemas automatizados de desplazamiento, elevación y desplazamiento en la arquitectura residencial y comercial. Especificar el motor incorrecto para una carga, entorno o mecanismo determinado provoca fallas mecánicas prematuras, sobrecarga térmica o cuellos de botella en la integración con los sistemas centralizados de gestión de edificios. Cuando un motor falla dentro de una columna arquitectónica sellada, su reemplazo requiere desmontajes estructurales importantes.
Esta guía examina las realidades técnicas de las aplicaciones de motores tubulares . Proporcionamos a los equipos de ingeniería y adquisiciones los marcos de evaluación necesarios para hacer coincidir las especificaciones del motor con los requisitos precisos del proyecto. Debe evaluar los protocolos de control, diámetro y torsión frente a las realidades físicas del sitio de instalación. Desglosamos la mecánica, evaluamos casos de uso específicos y definimos los criterios exactos necesarios para garantizar el éxito operativo a largo plazo.
El dimensionamiento específico de la aplicación es fundamental: una implementación exitosa requiere calcular el par exacto (Nm) en función del peso del material, el diámetro del tubo y los coeficientes de fricción, en lugar de depender de capacidades de elevación genéricas.
La compatibilidad de protocolos dicta el éxito residencial: la integración del hogar inteligente se basa en la selección de motores con soporte nativo para redes de malla modernas (Zigbee, Z-Wave, Matter) o estándares cableados establecidos (KNX) para maximizar la comodidad de vida y la eficiencia energética.
Los entornos industriales exigen ciclos de trabajo más altos: las aplicaciones comerciales requieren evaluar los límites de operación continua, los mecanismos de protección térmica y las clasificaciones de protección de ingreso (IP) contra factores ambientales hostiles.
No se pueden pasar por alto la seguridad y el cumplimiento: las aplicaciones que involucran contraventanas de seguridad o puertas comerciales pesadas deben incorporar capacidades de anulación manual (MO) y cumplir con las regulaciones de salida de emergencia.
Tabla de contenido

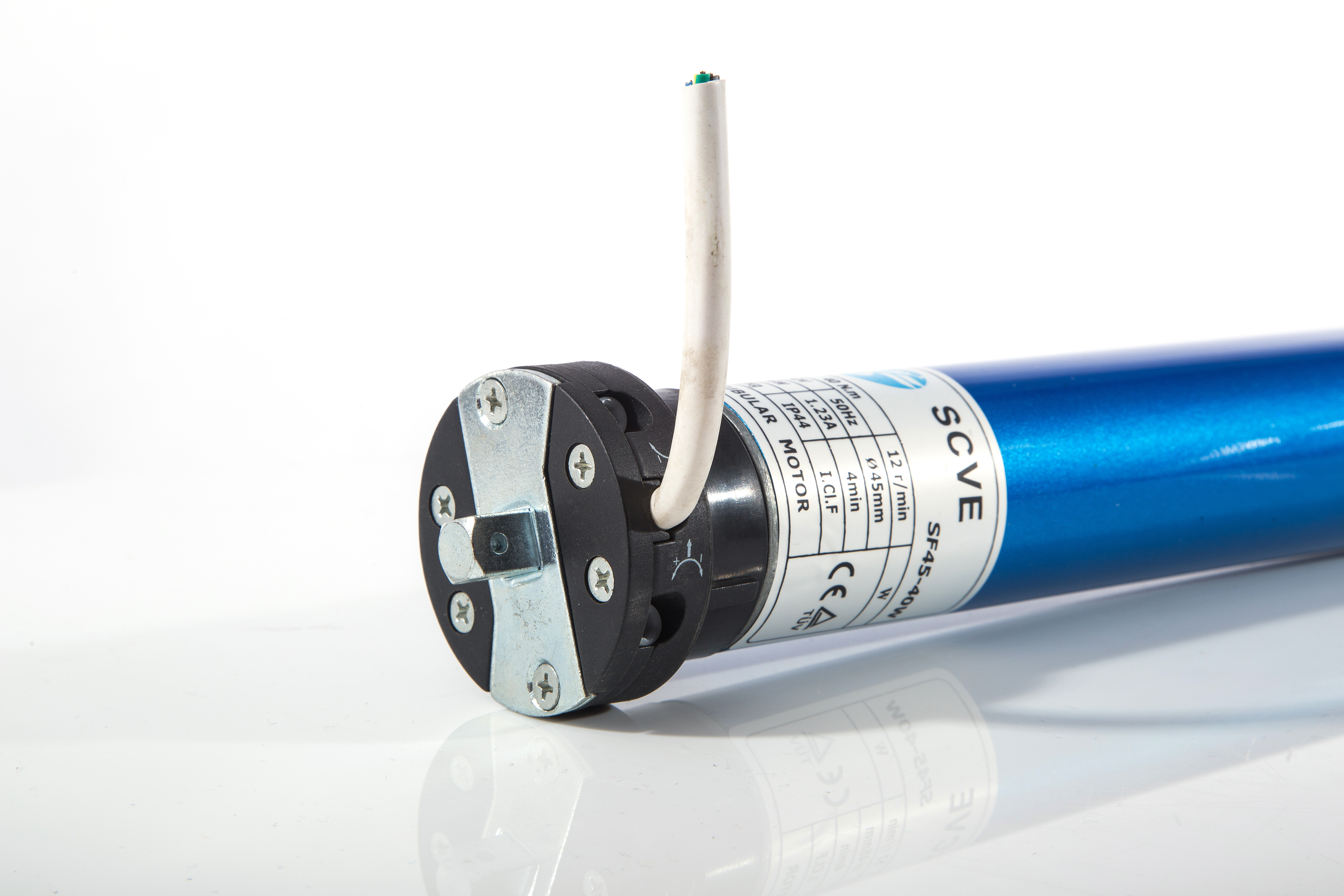

Comprender la arquitectura interna revela por qué este factor de forma tiene éxito donde fallan los motores externos. Un motor tubular estándar alberga un estator, un rotor, un engranaje planetario, un interruptor de límite y un freno dentro de una única carcasa cilíndrica. Este diseño cerrado protege los componentes internos del polvo y la suciedad. Simplifica la instalación directamente dentro del tubo de transmisión. No necesita complejos soportes de montaje externos. El motor actúa como eje de todo el sistema.
El diseño en tubo elimina la necesidad de cadenas de transmisión externas. Esto reduce la huella física del sistema de automatización. Los arquitectos y diseñadores prefieren este enfoque porque oculta completamente los elementos mecánicos. Los motores externos tradicionales requieren cajas voluminosas que interrumpen el flujo visual de una habitación o la fachada de un edificio. Al colocar el motor dentro del tubo enrollable, recupera valioso espacio en paredes y techos. Todo el mecanismo de accionamiento desaparece en el marco arquitectónico existente.
Las cajas de cambios planetarias impulsan la eficiencia de estos motores. Traducen la rotación compacta del motor en una salida de alto par. Este mecanismo permite que un pequeño motor levante cargas pesadas de forma eficaz. La relación potencia-peso los hace ideales para tareas de elevación exigentes. Un motor típico de 45 mm genera suficiente torque para levantar pesadas rejas de seguridad. Los engranajes planetarios de varias etapas distribuyen la carga entre varios puntos de contacto. Esto reduce el desgaste de los dientes de los engranajes individuales y garantiza una entrega de potencia suave sin sacudidas ni paradas repentinas.
Para comprender cómo se transfiere la potencia del motor al elemento arquitectónico, considere la secuencia de acoplamiento mecánico:
El rotor interno gira a altas RPM cuando el circuito de control lo energiza.
La caja de cambios planetaria reduce esta rotación a alta velocidad, multiplicando significativamente la salida de par.
La rueda motriz, fijada al extremo del eje del motor, se bloquea en el perfil interno del tubo enrollable de aluminio.
A medida que la rueda motriz gira, hace girar todo el tubo, enrollando la tela o los listones de metal hacia arriba.
Cuando se corta la energía, el freno electromagnético integrado se activa instantáneamente, bloqueando el eje para evitar que la carga se desenrolle por su propio peso.
La automatización residencial depende en gran medida de sistemas de accionamiento ocultos. Los propietarios esperan un funcionamiento perfecto y sin maquinaria visible. La integración de estos motores en los espacios de la vida diaria requiere una cuidadosa atención a la acústica, la precisión y la compatibilidad del control. Debe evaluar cómo interactúa el motor con el entorno de vida.
Los motores tubulares brindan un control suave y preciso para persianas enrollables, cortinas y persianas venecianas. Los interruptores de límite electrónicos permiten a los usuarios establecer posiciones de parada precisas, asegurando que varias persianas se muevan a la misma altura.
Para las persianas venecianas, los motores especializados permiten un ajuste preciso de las lamas para controlar la luz solar y la privacidad. El funcionamiento silencioso también es importante para aplicaciones residenciales. Se recomiendan motores silenciosos para dormitorios, hoteles y casas de lujo para mejorar la comodidad del usuario.
Los motores tubulares pueden automatizar cortinas pesadas y persianas de tragaluz de difícil acceso. Los sistemas de transmisión por correa convierten la rotación del motor en un movimiento lineal suave, lo que permite que las cortinas se abran y cierren fácilmente a lo largo de rieles rectos o curvos.
Para sistemas de cortinas grandes, los motores sincronizados ayudan a mantener un movimiento estable. Los controladores avanzados pueden detectar resistencia u obstáculos y detener el motor para evitar daños.
Los motores tubulares se utilizan ampliamente en toldos, pérgolas y mamparas con cremallera para dar sombra al aire libre. Ayudan a mantener la tensión del tejido y mejoran la resistencia al viento.
Cuando se conecta con sensores meteorológicos, el sistema puede responder automáticamente a las condiciones del viento, la luz solar o la lluvia. Esto protege el sistema de sombreado y mejora la eficiencia energética.
Los motores tubulares proporcionan un movimiento preciso y estable para las pantallas de proyección de cine en casa. El motor debe controlar la posición de la pantalla suavemente para evitar arrugas o movimientos desiguales.
Los sistemas de límite electrónicos garantizan que la pantalla se detenga en la posición correcta cada vez, manteniendo la alineación adecuada con el proyector y mejorando la calidad de visualización.
Los entornos comerciales e industriales presentan desafíos completamente diferentes. La estética pasa a un segundo plano frente a la potencia de elevación bruta, la durabilidad y el cumplimiento de las normas de seguridad. Estas aplicaciones exponen los motores a temperaturas extremas, uso continuo y cargas físicas pesadas. Debe especificar hardware diseñado para el abuso.
Asegurar los escaparates de las tiendas minoristas requiere una actuación de alto torque. Los muelles de carga de los almacenes exigen mecanismos a prueba de manipulaciones. Estas pesadas puertas dependen de motores robustos para su funcionamiento diario. El motor debe levantar cientos de kilogramos de listones de acero entrelazados. Debe hacerlo suavemente para evitar que las lamas se atasquen en los carriles guía.
Debe evaluar la necesidad de sistemas de anulación manual (MO). Los cortes de energía pueden atrapar el inventario o el personal. Los sistemas MO permiten el funcionamiento manual durante fallos de red. Un mecanismo de engranaje especializado se conecta a una manivela. Un usuario gira físicamente el eje del motor para abrir la persiana. Esta característica no es negociable para entornos minoristas donde el inventario debe permanecer accesible independientemente del estado de energía.
Las instalaciones de almacenamiento en frío necesitan una rápida separación ambiental. Los centros logísticos de alto tráfico dependen de puertas de acción rápida para mantener el flujo de trabajo. Las puertas lentas provocan pérdidas térmicas y retrasos operativos. Las carretillas elevadoras no pueden esperar a que se abra una contraventana estándar. El motor debe desplegar la puerta en segundos.
Evalúe opciones de energía trifásica para estas aplicaciones. Las especificaciones de altas RPM cumplen con estrictos requisitos de tiempo de ciclo. Los motores monofásicos estándar no pueden soportar las demandas de velocidad de la logística industrial. Los motores trifásicos proporcionan un mayor par de arranque. También disipan el calor mucho más rápido. Esto les permite manejar cientos de ciclos de apertura y cierre por día sin activar interruptores de sobrecarga térmica.
La agricultura comercial requiere un control climático preciso. La automatización de las ventilaciones de cumbrera regula la temperatura y la humedad. Los enrollados laterales proporcionan el flujo de aire necesario para la salud de los cultivos. Estos sistemas suelen abarcar cientos de pies. Un solo motor debe enrollar enormes láminas de plástico pesado para invernaderos.
Verifique las clasificaciones IP55 o IP66 para uso agrícola. El ambiente contiene polvo, humedad y productos químicos corrosivos. Las altas clasificaciones de IP garantizan una durabilidad a largo plazo frente a estos duros factores. El amoníaco de los fertilizantes degrada las juntas de goma estándar. Debe especificar motores con juntas químicamente resistentes. La carcasa del motor debe resistir los chorros directos de agua de los equipos de limpieza agrícola.

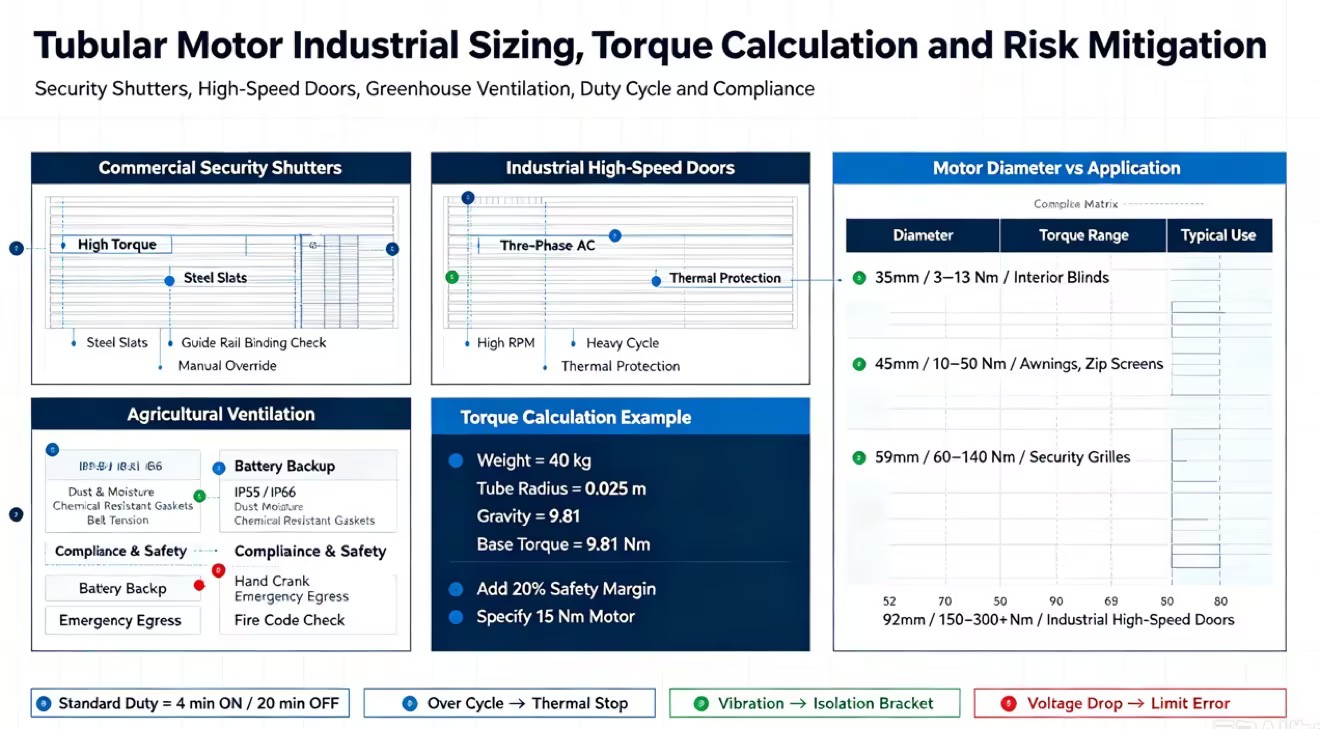

Seleccionar el motor correcto requiere una evaluación matemática estricta. Las conjeturas conducen al fallo del sistema. Debe evaluar la carga, las limitaciones físicas del tubo y los protocolos de comunicación requeridos por el sistema de gestión del edificio.
El cálculo del par se basa en una relación matemática estricta. Debe tener en cuenta el peso del material (kg) y el radio del tubo (m). Los coeficientes de fricción también afectan el requisito final. La fórmula es sencilla: Torque (Nm) = Peso (kg) × Radio (m) × Gravedad (9,81). Sin embargo, a medida que se enrolla una persiana, aumenta el diámetro del carrete. Esto aumenta el radio efectivo, exigiendo más torque en la parte superior del levantamiento que en la parte inferior.
Por ejemplo, levantar una contraventana de seguridad de 40 kg sobre un tubo de 50 mm de diámetro (radio de 0,025 m) requiere un cálculo de referencia de 40 × 0,025 × 9,81 = 9,81 Nm. Especificar exactamente 10 Nm no deja lugar a la fricción mecánica. Debes calcular el par máximo requerido en el punto más grueso del carrete. Agregue siempre un margen de seguridad del 20% para tener en cuenta la fricción en las guías laterales y el desgaste mecánico con el tiempo. En este escenario, especificar un motor de 15 Nm garantiza un funcionamiento fiable.
Estandarice sus diseños en torno a diámetros industriales comunes. Las opciones suelen incluir 35 mm, 45 mm, 59 mm y 92 mm. Haga coincidir el diámetro del motor con el diámetro interno del tubo impulsor. El motor debe encajar perfectamente dentro del tubo. Se utilizan ruedas motrices específicas y adaptadores de corona para cerrar los pequeños espacios entre la carcasa del motor y la pared del tubo interior.
Los diámetros más pequeños ofrecen una mejor ocultación para proyectos residenciales. Sin embargo, están inherentemente limitados en la producción de par máximo. También tienen problemas con la disipación de calor bajo cargas pesadas. Un motor de 35 mm funciona perfectamente para una persiana interior. Falla inmediatamente si se le asigna la tarea de levantar una reja de seguridad de acero. Debe hacer coincidir el diámetro con las exigencias físicas de la carga.
Compare protocolos de comunicación cableados, de radiofrecuencia (RF) y digitales. Los sistemas de CA cableados de 4 cables ofrecen la máxima confiabilidad. Utilizan relés físicos para conmutar la energía entre los cables direccionales. Los protocolos digitales como RS485, KNX y Zigbee brindan retroalimentación avanzada. Informan la posición exacta de la persiana al controlador central.
Los sistemas cableados se adaptan mejor a los sistemas de gestión de edificios industriales. Los protocolos inalámbricos reducen significativamente los costos de instalación. Simplifican la complejidad en las modernizaciones residenciales. Pasar nuevos cables de control a través de paneles de yeso terminados es costoso. Los motores RF solo requieren voltaje de línea local. Las señales de control viajan de forma inalámbrica. Esto los convierte en la opción estándar para actualizaciones de hogares inteligentes.
Diámetro del motor | Rango de torsión típico | Aplicaciones comunes | Métodos de control primario |
|---|---|---|---|
35mm | 3 Nm - 13 Nm | Persianas Enrollables Interiores, Pequeñas Pantallas de Proyección | RF, Zigbee, Materia |
45mm | 10 Nm - 50 Nm | Toldos exteriores, mamparas con cremallera, contraventanas residenciales | RF, RS485, CA cableada |
59mm | 60 Nm - 140 Nm | Rejas de seguridad comerciales, pérgolas grandes | CA cableada, KNX |
92mm | 150 Nm - 300+ Nm | Puertas Rápidas Industriales, Logística De Almacén | CA Trifásica, PLC Industrial |
Incluso con especificaciones perfectas, los entornos de instalación introducen variables. Debe anticipar los requisitos de dinámica térmica, acústica estructural y cumplimiento de emergencias. No mitigar estos riesgos conduce a tiempos de inactividad del sistema y posibles responsabilidades de seguridad.
Los motores estándar están diseñados para un funcionamiento breve e intermitente. Por lo general, funcionan durante 4 minutos y requieren 20 minutos de descanso. Se apagan automáticamente si se sobrecalientan. El interruptor térmico interno corta la energía al estator para evitar que se derrita el aislamiento. Esta característica de seguridad provoca retrasos operativos. Si un usuario abre y cierra repetidamente un toldo para encontrar el nivel de sombra perfecto, el motor lo bloquea.
Especifique motores de servicio continuo para aplicaciones industriales de alto tráfico. Alternativamente, implemente bloqueos de ciclo a nivel de software. Esto evita que los usuarios excedan los límites térmicos del motor. En una casa inteligente, programe el controlador para limitar la cantidad de actuaciones por hora. Para puertas industriales, actualice a motores con aletas de enfriamiento externas o sistemas de ventilación de aire forzado.
Las vibraciones del motor se transfieren fácilmente a la estructura del edificio. Esto amplifica el ruido de funcionamiento, especialmente en paredes huecas. El funcionamiento ruidoso genera quejas de los usuarios en construcciones residenciales de lujo. El motor en sí puede ser silencioso, pero el tubo de transmisión de aluminio actúa como un altavoz. Amplifica el ruido del engranaje y lo transmite a través de los soportes de montaje al panel de yeso.
Utilice soportes de montaje de goma para amortiguar las vibraciones. Los anillos de aislamiento acústico reducen aún más la transferencia de ruido. Seleccione motores equipados con cajas de cambios especializadas de funcionamiento silencioso para dormitorios. Asegúrese de que el tubo de transmisión esté perfectamente nivelado. Un tubo desalineado obliga al motor a trabajar más, generando más fricción y mucho más ruido.
Las contraventanas de seguridad automatizadas suponen un riesgo en caso de fallo de la red. Atrapan a los ocupantes dentro de un edificio. También impiden el acceso de los servicios de emergencia. Los códigos de incendio regulan estrictamente las barreras motorizadas en las vías de salida. Si se corta la energía, la puerta aún debe abrirse.
Exigir sistemas de respaldo de batería para todas las vías de salida críticas. Las anulaciones mecánicas de manivela (MO) proporcionan una alternativa a prueba de fallos. El cumplimiento de los códigos locales contra incendios no es negociable. Debe capacitar a los administradores de las instalaciones sobre cómo activar la anulación manual. Asegúrese de que las manivelas permanezcan accesibles y claramente marcadas en todo momento.
Para evitar fallas comunes de instalación, siga esta secuencia de solución de problemas de campo:
Verifique que el voltaje de suministro coincida exactamente con la clasificación del motor. Las caídas de voltaje en tramos largos de cables provocan un comportamiento errático del interruptor de límite.
Verifique la corona y el asiento de la rueda motriz. Una corona suelta permite que el motor gire libremente dentro del tubo sin mover la carga.
Confirme el estado del interruptor térmico. Si el motor se detiene a mitad de recorrido durante la configuración, espere 20 minutos para que el estator se enfríe antes de ajustar los límites.
Inspeccione los canales laterales en busca de residuos. La fijación de los carriles guía aumenta el consumo de corriente y activa la parada de seguridad de detección de obstáculos.
La viabilidad de las aplicaciones de motores tubulares depende completamente de un cálculo riguroso de la carga, el tipo de mecanismo y la evaluación ambiental. No se puede confiar únicamente en la capacidad de elevación básica. Un motor que levanta 50 kg sobre un tubo de 40 mm no logra levantar el mismo peso sobre un tubo de 80 mm. La física del par exige una evaluación matemática precisa antes de comenzar la adquisición.
Para hogares inteligentes, priorice la compatibilidad de protocolos, las clasificaciones acústicas y los límites electrónicos. La experiencia del usuario dicta el éxito en los mercados residenciales. Para aplicaciones industriales, dé prioridad al torque, las clasificaciones IP, los ciclos de trabajo y las capacidades de anulación manual. La durabilidad y el cumplimiento de la seguridad impulsan las especificaciones comerciales.
Calcule el par máximo requerido utilizando el diámetro de carrete más grueso y agregue un margen de seguridad del 20% antes de seleccionar un modelo de motor.
Verifique que el diámetro interno de su tubo de transmisión coincida con las especificaciones de la corona del motor y la rueda motriz para evitar deslizamientos.
Seleccione el protocolo de control adecuado (RF, cableado o digital) según la infraestructura de gestión del edificio existente.
Exigir capacidades de anulación manual (MO) para cualquier instalación ubicada en una vía de salida de emergencia.
R: El torque requerido se calcula multiplicando el peso total del material (en kilogramos) por el radio del tubo impulsor (en metros) y luego multiplicando por la gravedad (9,81). Debe tener en cuenta el diámetro creciente del carrete a medida que el material se enrolla. Agregue siempre un margen de seguridad del 20% para compensar la fricción mecánica en los rieles guía.
R: Los interruptores de límite mecánicos utilizan varillas de ajuste físico para establecer los puntos de parada superior e inferior mediante engranajes internos. Los finales de carrera electrónicos utilizan codificadores digitales para contar las rotaciones del motor. Los límites electrónicos se establecen mediante un control remoto o software, ofreciendo mayor precisión y la posibilidad de establecer posiciones de parada intermedias.
R: Sí. Para las persianas venecianas, los motores especializados cuentan con capacidades de micropasos para inclinar las lamas con precisión. Para los rieles de cortina, el motor se conecta al extremo de una extrusión y utiliza un sistema de transmisión por correa reforzado para tirar de los soportes de cortina horizontalmente a través del riel.
R: Sí. Muchos motores modernos cuentan con módulos de comunicación nativos RS485 o KNX integrados en el cabezal del motor. Estos protocolos digitales permiten que el motor reciba comandos y transmita información sobre el estado en tiempo real, como la posición exacta de la persiana y códigos de error, al sistema central de gestión del edificio.
R: El ciclo de trabajo define cuánto tiempo puede funcionar un motor de forma continua antes de que deba descansar para enfriarse. Un ciclo de trabajo estándar suele ser de 4 minutos de funcionamiento continuo seguidos de un período de enfriamiento de 20 minutos. Superar esto activa un interruptor térmico interno, que desactiva temporalmente el motor.
R: Un motor de anulación manual (MO) incluye un cabezal de engranaje mecánico especializado que se conecta a una manivela física. Le permite abrir o cerrar manualmente el sistema durante un corte de energía. Es estrictamente necesario para puertas y contraventanas de seguridad comerciales ubicadas en vías de salida de emergencia.
