Un motor de tamaño insuficiente o que no coincide conduce inevitablemente a fallas prematuras de los rodamientos, sobrecarga térmica y desperdicio masivo de energía. Hacer coincidir la dinámica de fluidos, el cumplimiento eléctrico y las restricciones mecánicas es un requisito estricto para un funcionamiento continuo y confiable. Un motor mal especificado fallará bajo cargas máximas del sistema, lo que provocará un tiempo de inactividad prolongado y requerirá mantenimiento de emergencia. Debe evaluar las curvas de altura del sistema junto con los factores ambientales y los requisitos de integración. Esto evita la sobrecarga en el funcionamiento al final de la curva y garantiza la estabilidad mecánica a largo plazo. Un marco sistemático elimina las conjeturas del proceso de ingeniería. Nos basamos en datos concretos, mediciones de campo y un estricto cumplimiento de las especificaciones de la placa para mantener el fluido en movimiento. Esta guía explica cómo dominar la selección del motor de la bomba para aplicaciones industriales específicas, asegurándose de que su equipo sobreviva las duras realidades de la operación diaria.
La potencia del motor debe coincidir con precisión con la curva de altura del sistema, la gravedad específica del fluido y las posibles modificaciones futuras del sistema para evitar la sobrecarga en la operación al final de la curva.
Las especificaciones eléctricas (voltaje, frecuencia) y las dimensiones del marco deben alinearse estrictamente con los estándares regionales NEMA o IEC y las limitaciones de diseño físico.
La selección del gabinete (TEFC, ODP, sumergible, a prueba de explosiones) debe estar dictada completamente por la exposición ambiental y las clasificaciones de ubicaciones peligrosas.
La integración del variador de frecuencia (VFD) requiere especificar motores con inversor con aislamiento mejorado para soportar picos de voltaje y estrés térmico a bajas velocidades.
Tabla de contenido
Seleccionar el motor de bomba correcto requiere evaluar las condiciones de operación, las características del fluido y los requisitos del sistema. Un motor correctamente adaptado mejora la eficiencia, reduce el tiempo de inactividad y prolonga la vida útil.
El primer paso es definir el caudal y el nivel de presión requeridos.
Los parámetros clave incluyen:
Tasa de flujo: La cantidad de fluido que la bomba necesita para moverse.
Cabeza dinámica total (TDH): La presión total requerida para superar los cambios de elevación y la resistencia de la tubería.
Estos factores determinan la potencia necesaria del motor. Seleccionar un motor sin considerar la demanda del sistema puede provocar un rendimiento deficiente o una sobrecarga.
El fluido bombeado afecta directamente los requisitos del motor.
Los factores importantes incluyen:
Densidad del fluido: los fluidos más pesados requieren más potencia del motor que el agua.
Viscosidad: Los fluidos espesos crean más resistencia y requieren un mayor torque.
Por ejemplo, bombear productos químicos, aceite o lodos suele requerir más potencia que bombear agua limpia en las mismas condiciones.
La selección del motor también debe coincidir con el horario de trabajo.
Servicio continuo:
el motor funciona durante períodos prolongados y debe soportar una generación de calor constante.
Servicio intermitente:
el motor arranca y se detiene con frecuencia, lo que genera mayor estrés térmico.
Elegir un motor basándose en el ciclo de trabajo correcto ayuda a prevenir el sobrecalentamiento y mejora la confiabilidad a largo plazo.

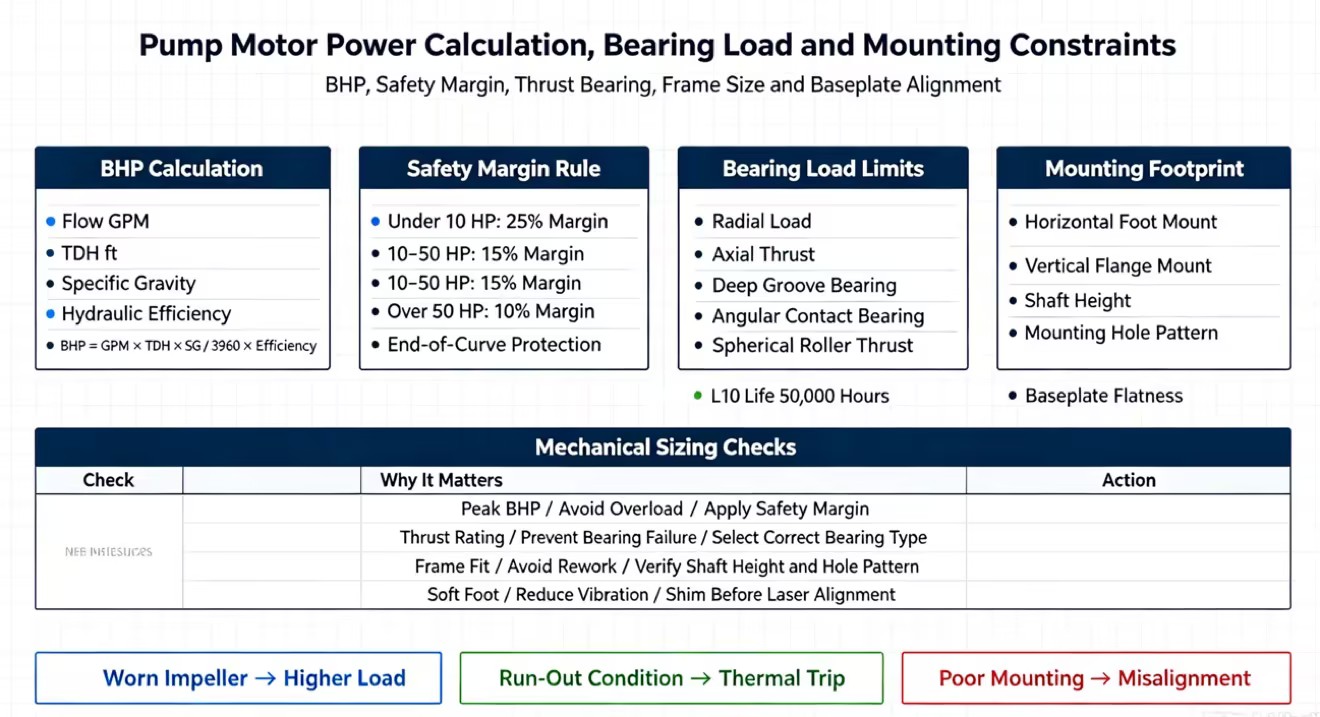

Calcular la potencia de frenado (BHP) en el eje de la bomba es un requisito estricto. BHP representa la potencia mecánica real que debe entregar el motor. Calcula BHP multiplicando el caudal (GPM) por el TDH (en pies) y la gravedad específica del fluido. Luego divide ese número por el producto de 3960 y la eficiencia hidráulica de la bomba. Esta fórmula revela la potencia exacta requerida en condiciones operativas específicas. Sin embargo, las condiciones operativas rara vez permanecen estáticas. El desgaste del sistema y la demanda fluctuante alteran los requisitos de energía con el tiempo.
La práctica estándar de la industria requiere aplicar márgenes de seguridad al BHP calculado. Los ingenieros suelen dimensionar el motor por encima del requisito máximo de BHP en función del rango de potencia total. Este margen representa desviaciones operativas menores. También proporciona un amortiguador para el desgaste del sistema. A medida que los impulsores de la bomba se desgastan, la eficiencia disminuye. El motor debe trabajar más para mantener la misma potencia. Un margen de seguridad también tiene en cuenta posibles modificaciones futuras de la capacidad. Si los operadores de la instalación abren completamente una válvula de descarga, la bomba funciona al final de su curva. El motor debe soportar esta condición de descentramiento sin activar las sobrecargas térmicas.
Potencia de frenado calculada (BHP) | Multiplicador de margen de seguridad recomendado | Escenario de aplicación típico |
|---|---|---|
Menos de 10 CV | 1,25 (margen del 25%) | Pequeñas bombas de refuerzo, dosificación de productos químicos. |
10 CV a 50 CV | 1,15 (margen del 15%) | Agua helada HVAC, transferencia industrial estándar. |
Más de 50 CV | 1,10 (margen del 10%) | Distribución municipal de agua, transporte pesado por tuberías. |
Los rodamientos juegan un papel importante en la confiabilidad del motor. Los sistemas de bombeo generan dos tipos principales de cargas mecánicas:
Carga radial: Fuerza aplicada perpendicular al eje del motor, a menudo causada por transmisiones por correa o problemas de alineación.
Carga axial: Fuerza a lo largo de la dirección del eje, generalmente generada por el funcionamiento del impulsor de la bomba.
Los cojinetes del motor deben soportar estas cargas continuamente. Para bombas sumergibles y de turbina vertical, se requieren cojinetes de empuje de alta carga para soportar el conjunto giratorio y mantener un funcionamiento estable.
Seleccionar el tipo de rodamiento correcto ayuda a reducir la vibración, el desgaste y las fallas inesperadas del motor.
El entorno de instalación afecta la selección del motor. Antes de comprar, considere:
Espacio disponible
Espacio libre vertical
Método de montaje
Dimensiones de conexión de bomba existentes
Los motores horizontales con patas requieren más espacio de instalación, pero son comunes en sistemas industriales. Los motores verticales montados con bridas proporcionan una solución más compacta y se conectan directamente con la bomba.
Al reemplazar motores existentes, siempre verifique el tamaño del marco, la altura del eje, los orificios de montaje y las dimensiones generales. Un motor que no coincida con el diseño existente puede requerir modificaciones adicionales y aumentar los costos de instalación.
Las especificaciones eléctricas afectan directamente el rendimiento del motor y la vida útil. El motor debe coincidir con el suministro de energía de la instalación, incluido el voltaje, la fase y la frecuencia.
Antes de la instalación, verifique los datos de la placa del motor con la fuente de alimentación disponible.
Los sistemas de energía industriales comunes incluyen:
230 V/460 V/575 V (60 Hz) en Norteamérica
400 V/50 Hz en muchos mercados internacionales
El uso de voltaje incorrecto puede causar corriente excesiva, sobrecalentamiento y daños al motor.
La calidad de la energía también es importante. El desequilibrio de voltaje o la pérdida de fase pueden aumentar la temperatura del motor y acortar la vida útil del aislamiento. La protección adecuada contra sobrecargas y el monitoreo de fases ayudan a prevenir fallas eléctricas.
Los motores industriales siguen principalmente dos estándares globales:
Estándares NEMA: comunes en América del Norte
Estándares IEC: ampliamente utilizados en los mercados internacionales.
Estos estándares difieren en:
Tamaño del marco
Dimensiones de montaje
Especificaciones del eje
Sistemas de medición
Los motores NEMA utilizan dimensiones en pulgadas, mientras que los motores IEC utilizan medidas métricas. Al reemplazar o importar motores, siempre confirme que el bastidor del motor y las dimensiones de montaje coincidan con el sistema de bomba existente.
Elegir el estándar correcto evita modificaciones en la instalación y garantiza un funcionamiento confiable.
Categoría de especificación | Estándar NEMA (Norteamérica) | Estándar IEC (internacional) |
|---|---|---|
Sistema de medición | Imperial (pulgadas) | Métrico (milímetros) |
Lógica del tamaño del marco | Basado en la altura del eje en incrementos de 1/4 de pulgada | Basado directamente en la altura del eje en milímetros |
Factor de servicio | Normalmente 1,15 (permite una sobrecarga temporal del 15%) | Normalmente 1,0 (sin capacidad de sobrecarga continua) |
Designaciones de gabinetes | Términos descriptivos (p. ej., TEFC, ODP) | Clasificaciones IP (p. ej., IP55, IP23) |
Configuraciones de montaje | Soporte de pie, cara C, brida D | B3 (Pie), B5 (Brida), B14 (Cara) |
La carcasa del motor protege los componentes eléctricos internos de la contaminación ambiental. Los gabinetes abiertos a prueba de goteo (ODP) permiten que el aire ambiente circule directamente a través de los devanados del motor. Cuentan con rejillas de ventilación que evitan que entren gotas de líquido dentro de un ángulo de 15 grados con respecto a la vertical. Los motores ODP ofrecen una excelente eficiencia de enfriamiento. Sin embargo, sólo puede instalarlos en ambientes interiores limpios y secos. El polvo en el aire o las salpicaduras de agua destruirán rápidamente un motor ODP.
Los gabinetes totalmente cerrados y refrigerados por ventilador (TEFC) evitan el libre intercambio de aire entre el interior y el exterior del motor. Un ventilador externo sopla aire ambiente sobre el marco exterior acanalado para disipar el calor. Los motores TEFC brindan una sólida protección contra el polvo, la suciedad y la humedad. Sirven como opción estándar para la mayoría de las aplicaciones de bombas industriales. Debe especificar gabinetes TEFC para instalaciones al aire libre o cualquier ambiente con alto contenido de partículas. Para aplicaciones farmacéuticas o de procesamiento de alimentos, debe actualizar a motores de servicio lavable con clasificación IP69K y construcción de acero inoxidable para resistir la limpieza química a alta presión.
Los entornos en los que se manipulan fluidos inflamables o polvo combustible requieren un cumplimiento normativo estricto. Debe especificar motores a prueba de explosiones (XP) para estas ubicaciones peligrosas. Los gabinetes XP no están diseñados para mantener alejados los gases explosivos. En cambio, están diseñados para contener una explosión interna. La pesada estructura de hierro fundido evita que se escapen llamas o chispas y enciendan la atmósfera circundante. Debe hacer coincidir la clasificación de ubicación peligrosa del motor (clase, división y grupo) exactamente con la clasificación de seguridad de la instalación. Por ejemplo, una refinería petroquímica normalmente requiere una certificación Clase I, División 1, Grupo D.
Operar un motor de bomba continuamente bajo el agua exige sellado especializado y protección de ingreso. Los motores sumergibles requieren una clasificación IP68. Esta clasificación garantiza que el gabinete permanece completamente hermético bajo inmersión continua. Los motores sumergibles dependen del fluido circundante para enfriarse. Cuentan con sellos mecánicos dobles de alta resistencia para evitar que entre agua en la cámara de bobinado. También debe especificar sondas de detección de humedad dentro de la carcasa del motor. Estas sondas activan una alarma si falla el sello mecánico primario, lo que permite a los operadores tirar de la bomba antes de que ocurra una falla eléctrica catastrófica.
Las aplicaciones que se benefician de caudales variables y control de presión requieren variadores de frecuencia (VFD). Las torres de refrigeración, los impulsores de agua municipales y los sistemas de agua fría HVAC experimentan una demanda fluctuante. Hacer funcionar una bomba a máxima velocidad y estrangular la válvula de descarga desperdicia enormes cantidades de energía. Un VFD altera la frecuencia eléctrica suministrada al motor. Esto cambia la velocidad del motor para que coincida con la demanda exacta del sistema. Reducir la velocidad del motor en tan solo un 20 % reduce el consumo de energía en casi un 50 %.
Los motores estándar fallan rápidamente cuando funcionan con VFD. Los VFD no emiten una onda sinusoidal suave. Utilizan modulación de ancho de pulso (PWM) para simular una corriente alterna. Esto crea picos de voltaje severos que degradan el aislamiento del devanado estándar. Debe especificar motores de servicio inversor para aplicaciones VFD. Estos motores cuentan con aislamiento Clase F (155 °C) o Clase H (180 °C) para soportar altos esfuerzos térmicos y picos de voltaje. Además, los VFD inducen corrientes de eje de alta frecuencia. Estas corrientes se descargan a través de los cojinetes del motor, provocando picaduras y estrías. Debe instalar anillos de puesta a tierra del eje, como anillos AEGIS, para desviar estas corrientes de forma segura lejos de los rodamientos.
Operar motores TEFC a RPM reducidas presenta severos desafíos de enfriamiento. Un motor TEFC se basa en un ventilador montado en el eje para su refrigeración. A medida que el VFD desacelera el motor, la velocidad del ventilador también disminuye. El ventilador pierde su eficacia de refrigeración a bajas velocidades. Sin embargo, el motor aún genera una cantidad significativa de calor mientras mantiene el par. Si el motor funciona por debajo del 50% de su velocidad nominal durante períodos prolongados, se sobrecalentará y quemará los devanados.
Debe implementar estrategias de mitigación para la operación a baja velocidad. Especifique motores con una relación de reducción alta. Una relación de reducción de par variable de 10:1 significa que el motor puede funcionar de forma segura al 10% de su velocidad base sin sobrecalentarse. Para aplicaciones de par constante que requieren velocidades extremadamente bajas, la refrigeración TEFC estándar es insuficiente. Debes agregar un soplador auxiliar. Este ventilador con alimentación independiente proporciona un flujo de aire constante sobre el bastidor del motor, independientemente de la velocidad del eje principal del motor.
Calcule la potencia de frenado exacta requerida al final de la curva de la bomba para establecer el tamaño de referencia del motor.
Verifique el voltaje entrante, el equilibrio de fases y la frecuencia de la instalación con un multímetro antes de especificar los requisitos eléctricos.
Seleccione el gabinete del motor basándose en una inspección física del entorno de instalación, teniendo en cuenta el polvo, la humedad y los gases peligrosos.
Instale anillos de puesta a tierra del eje y especifique aislamiento Clase H si el motor funcionará con un variador de frecuencia.
Realice una alineación láser y una verificación del pie cojo en la placa base antes de la secuencia de inicio inicial.
R: Los estándares de la industria dictan la aplicación de un margen de seguridad del 10 % al 25 % por encima de la potencia máxima de frenado (BHP) calculada, según el tamaño del motor. Este amortiguador tiene en cuenta el desgaste del sistema, desviaciones operativas menores y posibles modificaciones de capacidad futuras, evitando que el motor se sobrecargue durante la operación de final de curva.
R: El funcionamiento continuo requiere un motor diseñado para alcanzar y mantener su temperatura máxima de funcionamiento indefinidamente. El servicio intermitente implica arranques frecuentes, lo que genera corrientes de irrupción masivas y una rápida acumulación de calor. La capacidad térmica y la clase de aislamiento del motor deben coincidir con estas frecuencias de arranque específicas para evitar fallas en el devanado.
R: No. Los motores estándar fallan rápidamente en los VFD debido a picos de voltaje causados por la modulación de ancho de pulso (PWM). Debe especificar motores de servicio inversor con aislamiento mejorado (Clase F o H) y anillos de puesta a tierra del eje para manejar los armónicos eléctricos y evitar el acanalado de los rodamientos.
R: Los estándares NEMA (Norteamérica) utilizan medidas imperiales, lógica de numeración de cuadros específica y, por lo general, incluyen un factor de servicio de 1,15 para sobrecargas temporales. Las normas IEC (internacionales) utilizan medidas métricas, tamaños de bastidor base directamente en la altura del eje en milímetros y, en general, carecen de capacidad de sobrecarga continua.
R: La gravedad específica mide la densidad del fluido en relación con el agua. Bombear un fluido más denso requiere proporcionalmente más torque mecánico. Si un fluido tiene una gravedad específica de 1,28, el motor debe entregar un 28% más de caballos de fuerza que el agua con exactamente el mismo flujo y altura.
R: El consumo excesivo de corriente generalmente es causado por ataduras mecánicas, operación más allá de la curva de diseño de la bomba, bombeo de un fluido con una gravedad específica mayor que la especificada o fallas eléctricas como desequilibrio de voltaje y pérdida de fase.
