Vistas:0 Autor:Editor del sitio Hora de publicación: 2026-08-24 Origen:Sitio
La especificación de un motor para equipos industriales conlleva graves consecuencias operativas. La subespecificación de un motor provoca estrangulamiento térmico, fallas prematuras en el campo y tiempos de inactividad no planificados. Las especificaciones excesivas inflan la lista de materiales, añaden peso innecesario y complican los sistemas de suministro de energía. Los ingenieros y gerentes de producto luchan constantemente por equilibrar el par, la velocidad y las restricciones térmicas sin exceder presupuestos de energía estrictos ni complicar demasiado la arquitectura de control.
Ir más allá de las hojas de especificaciones básicas requiere un marco estricto en el que la ingeniería sea lo primero. La selección adecuada del motor bldc evalúa la integración a nivel del sistema, los ciclos de trabajo y la resiliencia ambiental para garantizar la confiabilidad a largo plazo. Al analizar la topología física, las limitaciones eléctricas y los bucles de retroalimentación mecánica, se puede diseñar un sistema de control de movimiento que funcione de manera predecible en los peores escenarios.
El par y el ciclo de trabajo dictan la línea de base: las especificaciones de par máximo son irrelevantes si el motor no puede mantener el par continuo requerido sin degradación térmica.
La topología impulsa las características de rendimiento: la elección de la construcción física entre los diseños de entrada y salida dicta fundamentalmente la relación natural de par a velocidad del motor.
El voltaje y la corriente deben alinearse con la arquitectura del sistema: seleccionar un motor sin considerar en paralelo la fuente de alimentación y el controlador del motor genera cuellos de botella en el sistema.
Los mecanismos de retroalimentación definen el rendimiento a baja velocidad: la elección entre diseños con sensores (efecto Hall/codificadores) y sin sensores altera fundamentalmente el control de baja velocidad, la complejidad del cableado y la vulnerabilidad ambiental.
Las realidades ambientales prevalecen sobre las especificaciones mecánicas: las clasificaciones IP y las condiciones térmicas ambientales son los puntos de falla más comunes si se ignoran durante la fase de selección inicial.
Tabla de contenido
Comprender la naturaleza exacta de su carga mecánica es el paso fundamental en el dimensionamiento del motor. Debe diferenciar estrictamente entre carga operativa continua y condiciones máximas o de pérdida. El par continuo es la fuerza de rotación que el motor puede sostener indefinidamente sin que sus devanados internos excedan su temperatura máxima nominal. El par máximo representa un breve aumento de potencia necesario para superar la fricción estática o acelerar una masa pesada. Depender de los números de par máximo para un funcionamiento continuo garantiza una falla térmica.
El mapeo del ciclo de trabajo evita la sobrecarga térmica. Un perfil de ciclo de trabajo estándar incluye fases de aceleración, velocidad constante, desaceleración y permanencia. El tiempo de permanencia proporciona al motor una ventana para disipar el calor acumulado. Si su aplicación requiere movimientos rápidos y repetitivos con tiempo de permanencia cero, el par RMS (Root Mean Square) reflejará fielmente el par máximo. Calcular el par RMS implica elevar al cuadrado el valor del par para cada fase del movimiento, multiplicarlo por la duración de esa fase, sumar estos valores, dividir por el tiempo total del ciclo y sacar la raíz cuadrada. Este enfoque matemático le obliga a seleccionar un motor físicamente más grande para manejar la carga térmica sostenida.
Para aplicaciones dinámicas, la relación de inercia entre el rotor del motor y la carga impulsada dicta la capacidad de respuesta del sistema. Una carga externa masiva combinada con un rotor de baja inercia da como resultado una aceleración lenta y picos de corriente masivos mientras el controlador lucha por forzar la carga a moverse. Si la inercia de la carga es demasiado alta, el motor actúa como un resorte débil, provocando sobrepasos y zumbidos durante el posicionamiento. Mantener la relación de inercia carga-rotor por debajo de 10:1 es un objetivo de ingeniería estándar para la indexación de precisión o la robótica.
Una vez que mapee estas variables, traduzca sus requisitos de torque (Nm) y velocidad (RPM) a una línea base de potencia nominal medida en vatios o kilovatios. Esta métrica única le permite filtrar rápidamente catálogos extensos de motores, eliminando instantáneamente las unidades que carecen de la potencia mecánica bruta necesaria para su equipo.
Los requisitos mecánicos no significan nada si su arquitectura de energía no puede soportar el motor. Evalúe sus limitaciones de disponibilidad de energía al principio de la fase de diseño. Los equipos que funcionan con baterías exigen una atención estricta a la caída de voltaje bajo carga y a las tasas máximas de descarga. Cuando un motor consume una corriente máxima durante una aceleración fuerte, el voltaje de la batería cae. Si esta caída cae por debajo del umbral de corte de bajo voltaje del controlador, todo el sistema se apaga. Los equipos alimentados por la red eléctrica ofrecen más flexibilidad, pero siguen sujetos a las limitaciones de la fuente de alimentación AC-DC.
Aborde las estrictas limitaciones de consumo de corriente de forma proactiva. La corriente alta genera calor, requiere calibres de cables más gruesos y requiere controladores de motor de alto amperaje. Si el alto consumo de corriente no es una opción, debe delinear estrategias para reducir el tamaño. Puede aprovechar la ventaja mecánica combinando un motor más pequeño y que consume menos energía con una caja de cambios de precisión. Esto multiplica el par de salida y reduce la demanda actual, aunque sacrifica la velocidad máxima.
Restricción de fuente de energía | Limitación primaria | Estrategia de mitigación de ingeniería |
|---|---|---|
Alimentado por batería (móvil) | Caída de voltaje y corriente de descarga máxima limitada. | Especifique un sistema de voltaje más alto para reducir el consumo de amperios para la misma salida de potencia. |
Alimentación por red (AC-DC) | Límites de potencia de la fuente de alimentación y respuesta transitoria. | Agregue grandes bancos de capacitores al bus de CC para manejar picos de corriente repentinos. |
PoE (Alimentación a través de Ethernet) | Límites estrictos sobre la potencia total (por ejemplo, 60 W o 90 W). | Utilice cajas de engranajes de alta relación y diseños de estator sin núcleo ultraeficientes. |
Las restricciones espaciales de volumen y peso influyen en gran medida en la selección motora. En recintos estrechos, las dimensiones físicas de la carcasa del motor dictan sus opciones. Un espacio largo y estrecho favorece un diseño de entrada, mientras que un espacio corto y ancho requiere un motor de salida plano. Finalmente, definir los umbrales aceptables de ruido acústico y vibración. Los motores de alta velocidad combinados con cajas de engranajes rectos generan importantes chirridos y vibraciones. Si su equipo funciona en un hospital o en un entorno de oficina, es posible que necesite especificar un motor de baja velocidad y accionamiento directo para eliminar por completo la acústica de la caja de cambios.

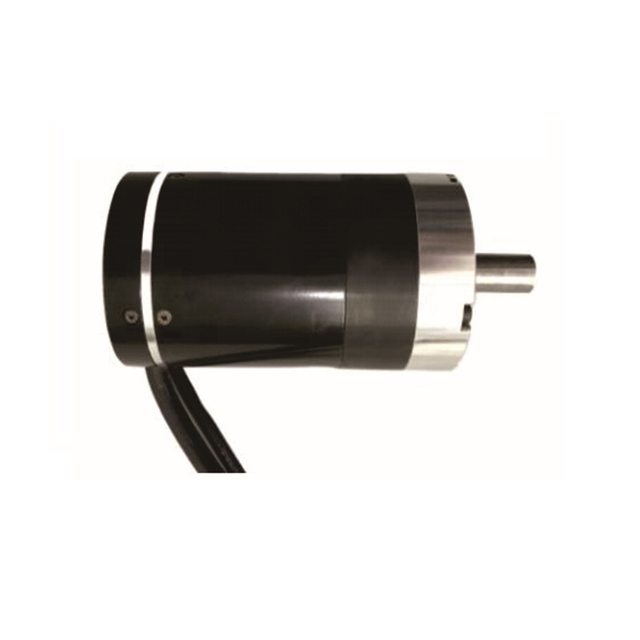

La disposición física del rotor y el estator cambia fundamentalmente el comportamiento de un motor sin escobillas. Los motores Inrunner BLDC colocan el rotor de imán permanente en el interior, rodeado por el estator electromagnético estacionario. Esta arquitectura produce una inercia del rotor excepcionalmente baja. Debido a que la masa giratoria se concentra cerca del eje central, los corredores destacan en aplicaciones de alta velocidad que requieren rápida aceleración y desaceleración. Son la opción estándar para servosistemas de precisión, taladros médicos y automatización industrial.
Los motores Outrunner BLDC invierten este diseño. El estator permanece fijo en el centro, mientras que la campana exterior revestida con imanes permanentes gira a su alrededor. Esta configuración de rotor externo proporciona un radio de entrehierro significativamente mayor. En física, un radio mayor actúa como un brazo de palanca más largo, generando naturalmente un par más alto a velocidades más bajas. Los Outrunner dominan aplicaciones como drones, vehículos eléctricos y robótica de accionamiento directo donde se requiere una fuerza de rotación masiva sin el peso añadido y la complejidad de una transmisión.
Los corredores avanzados también presentan un mayor número de postes en comparación con los corredores internos. Un mayor número de polos significa que el controlador debe ejecutar más conmutaciones eléctricas por revolución mecánica. Esto aumenta la frecuencia eléctrica que debe gestionar el controlador. Si empareja un corredor con un alto número de polos con un controlador básico, corre el riesgo de alcanzar el límite máximo de conmutación del controlador, lo que hace que el motor se desincronice y se detenga a velocidades más altas.
Seleccionar el motor correcto requiere un enfoque formulado para calcular el par. Debe calcular el par de arranque para romper la fricción estática, el par de funcionamiento para mantener una velocidad constante contra la fricción cinética y la gravedad, y el par de aceleración para cambiar la velocidad de la masa de la carga. La suma de estos le da el par máximo absoluto requerido.
Analice la curva par-velocidad del motor proporcionada por el fabricante. Esta curva representa exactamente cuánto torque puede producir el motor a cualquier RPM determinada. Asegúrese de que el punto de operación continua de su aplicación caiga directamente dentro de la zona de operación continua de la curva, muy por debajo de la línea del límite térmico. A medida que aumenta la velocidad, aumenta la contraEMF, lo que limita la cantidad de corriente que el motor puede consumir, lo que naturalmente provoca que el par disminuya en el extremo superior de la curva.
Aplicar un margen de seguridad de ingeniería es una práctica estándar. Un par sobredimensionado de entre un 15% y un 20% provoca ataduras mecánicas inesperadas, desgaste de los rodamientos con el tiempo o ligeras caídas en el voltaje de suministro. Sin embargo, sobredimensionar ciegamente un motor en un 50% o más desperdicia capital. Lo obliga a comprar un motor más grande, un controlador de mayor amperaje y hardware de montaje más pesado, lo que en última instancia degrada la eficiencia de todo el sistema.
La clasificación KV es una especificación crítica que define las RPM teóricas sin carga de un motor por voltio de electricidad aplicada. Un motor de 100 KV alimentado por un suministro de 24 V intentará girar a 2400 RPM sin carga. KV dicta fundamentalmente el engranaje eléctrico del motor. Un motor de alto KV gira increíblemente rápido pero produce menos torque por amperio. Un motor de bajo KV gira más lento pero genera un par enorme por amperio.
Determine sus RPM cargadas objetivo en función de los requisitos mecánicos de su equipo.
Identifique el voltaje disponible de su sistema.
Calcule el KV teórico necesario, teniendo en cuenta una caída de velocidad del 15 al 20 % bajo carga.
Seleccione un motor con una clasificación de KV ligeramente superior a su objetivo calculado para asegurarse de tener gastos generales para los bucles de control.
Los ingenieros se enfrentan con frecuencia al dilema de baja velocidad/alto par. Debe evaluar cuándo utilizar un motor de accionamiento directo masivo y de bajo KV en lugar de combinar un motor más pequeño y de mayor KV con una caja de cambios de precisión. La transmisión directa elimina el juego y reduce el mantenimiento, pero el motor debe ser físicamente grande para generar el par requerido. El engranaje permite un motor compacto pero introduce complejidad mecánica.
Superar desafíos de RPM extremadamente bajas requiere estrategias específicas. Si su equipo necesita moverse a 1 o 2 RPM, incluso los motores de KV ultrabajo tendrán dificultades. A estas velocidades lentas, los motores sin escobillas experimentan engranajes, un efecto de tartamudeo causado por los imanes que se enganchan en los dientes del estator. Para un movimiento suave y preciso a RPM de un solo dígito, las cajas de engranajes son obligatorias para permitir que el motor gire en su banda óptima de eficiencia de RPM más alta mientras entrega una salida lenta y de alto torque a la carga.
La integración eléctrica exige que usted haga coincidir las clasificaciones de voltaje nominal con la arquitectura de su sistema existente. Los autobuses industriales comunes funcionan a 12 V, 24 V o 48 V. Seleccionar un motor de 24 V para un sistema de 48 V requiere reducir el voltaje, introduciendo pérdidas de conversión CC-CC y generando exceso de calor. Siempre haga coincidir el voltaje del motor con la fuente de alimentación nativa.
Evalúe meticulosamente los requisitos de consumo de corriente máxima. La corriente es el subproducto directo de la demanda de par. Cuando el motor acelera una carga pesada, la corriente aumenta. Un sistema de 48 V que consume 10 amperios requiere un cable significativamente más delgado que un sistema de 12 V que consume 40 amperios para realizar exactamente el mismo trabajo mecánico. El alto consumo de corriente dicta la selección del calibre del cable. Los cables de tamaño insuficiente actúan como resistencias, derritiendo su aislamiento y provocando cortocircuitos catastróficos. Su controlador de velocidad electrónico debe tener el tamaño adecuado para manejar la corriente máxima absoluta, no solo la corriente de funcionamiento continuo.
Los motores sin escobillas requieren un controlador externo para secuenciar la energía a las bobinas electromagnéticas. Para hacer esto de manera eficiente, el controlador necesita conocer la posición exacta de los imanes permanentes en el rotor. Los motores BLDC con sensor utilizan sensores internos de efecto Hall o codificadores ópticos/magnéticos externos para proporcionar retroalimentación posicional absoluta al controlador, incluso cuando el motor está completamente estacionario.
Los sensores Hall proporcionan una resolución eléctrica de 60 grados, que es suficiente para la conmutación básica de bloques. Para un control orientado al campo que requiere corrientes de onda sinusoidal precisas, necesita un codificador óptico o magnético de alta resolución. Los mejores casos de uso para motores con sensores involucran aplicaciones que requieren un alto par de arranque bajo cargas pesadas, un posicionamiento preciso y un funcionamiento suave a baja velocidad. La robótica, la maquinaria CNC, las transmisiones de tracción para vehículos guiados automáticamente y los equipos de elevación pesada dependen completamente de la retroalimentación de sensores para evitar que se detengan durante el arranque.
Las compensaciones incluyen una mayor complejidad del cableado. Un motor con sensor normalmente requiere cinco cables adicionales solo para los sensores Hall, junto con los tres cables de fase principal. Esto aumenta el costo de los componentes e introduce posibles puntos de falla. Los sensores son componentes electrónicos delicados. Representan una vulnerabilidad grave en entornos de alta vibración o aplicaciones de temperaturas extremas donde el silicio puede degradarse.
Los motores BLDC sin sensores eliminan por completo los sensores de posición física. En cambio, el controlador del motor determina la posición del rotor midiendo la fuerza electromotriz generada por los devanados de fase no energizados a medida que los imanes giran a su lado. Debido a que la contraEMF solo se genera cuando el motor está en movimiento, el controlador funciona a ciegas a cero RPM.
El controlador fuerza una secuencia de conmutación ciega para hacer girar el rotor. Este arranque de bucle abierto consume mucha corriente y produce un movimiento errático hasta que el voltaje contraelectromotriz es lo suficientemente alto como para que el convertidor analógico a digital lo lea. Los mejores casos de uso para sistemas sin sensores son aplicaciones de rotación continua de alta velocidad donde el par de arranque es mínimo. Los ventiladores HVAC, las bombas centrífugas, las hélices de drones y los sopladores industriales son candidatos perfectos. Una vez que el motor alcanza una velocidad mínima, la detección de contraEMF es increíblemente confiable y altamente eficiente.
Las compensaciones son importantes para los equipos de precisión. Los motores sin sensores presentan un control deficiente a baja velocidad. Al arrancar, el controlador debe pulsar ciegamente las bobinas para forzar al rotor a girar hasta que se genere suficiente contraEMF para sincronizar la sincronización. Esto provoca un tartamudeo o nerviosismo notable. Los motores sin sensores poseen una total incapacidad para mantener una posición estática frente a una fuerza externa, lo que los hace inútiles para brazos robóticos o ascensores.
La integración física requiere un estricto cumplimiento de las tolerancias mecánicas. Compare los tamaños de marco NEMA estandarizados con los requisitos de carcasa personalizados. Los estándares NEMA dictan las dimensiones exactas de la placa frontal, el espaciado de los orificios de montaje y los diámetros del eje. El uso de motores estándar NEMA le permite obtener reemplazos de múltiples proveedores sin tener que rediseñar el chasis de su equipo. Las carcasas personalizadas son excelentes para integraciones estrechas donde cada milímetro cuenta, pero limitan su cadena de suministro a un solo fabricante.
Evalúe las configuraciones del eje cuidadosamente para evitar el deslizamiento mecánico bajo un par elevado. Un eje redondo y liso depende completamente de la fricción de un tornillo de fijación, que inevitablemente se deslizará bajo cargas pesadas. Los ejes con corte en D proporcionan una superficie plana para los tornillos de fijación, lo que ofrece una seguridad moderada. Para aplicaciones industriales de alto torque, los ejes con chavetero coincidentes en el acoplamiento son obligatorios para garantizar un bloqueo mecánico absoluto entre el motor y la carga impulsada.
La selección de rodamientos es igualmente crítica. Los rodamientos rígidos de bolas estándar soportan bien las cargas radiales, pero fallan rápidamente bajo cargas axiales pesadas. Si su aplicación involucra un tornillo de avance o un engranaje helicoidal que empuja contra el eje del motor, debe especificar rodamientos de contacto angular para manejar las fuerzas de empuje.
El entorno donde opera el equipo dicta la capacidad de supervivencia física del motor. Seleccione las clasificaciones de protección de ingreso apropiadas según la exposición a contaminantes externos. Un motor IP20 está bien para un laboratorio limpio y con clima controlado. Si el equipo se expone a mucho polvo, humedad, lavados a alta presión o productos químicos corrosivos, debe especificar motores con clasificación IP65, IP67 o IP69K. Estos motores sellados utilizan juntas tóricas de alta resistencia y sellos de eje especializados para bloquear la intrusión.
Clasificación IP | Nivel de protección | Aplicación industrial típica |
|---|---|---|
IP20/IP40 | Protección contra grandes objetos sólidos. Sin protección contra el agua. | Salas blancas, robótica interior, armarios de control. |
IP65 | Estanco al polvo y protegido contra chorros de agua a baja presión. | Automatización de fábricas, maquinaria de embalaje. |
IP67 | Estanco al polvo y protegido contra la inmersión temporal. | Equipos de exterior, maquinaria agrícola. |
IP69K | Hermético al polvo y protegido contra lavados a alta presión y alta temperatura. | Procesamiento de alimentos, fabricación farmacéutica. |
Analice los requisitos de gestión térmica junto con las clasificaciones IP. Un motor IP67 completamente sellado no puede ventilar el calor interno al aire ambiente. Debe determinar si la refrigeración pasiva a través del chasis del equipo es suficiente. Si las temperaturas ambiente son altas o el ciclo de trabajo es agresivo, se hace necesaria la refrigeración activa. Es posible que necesite integrar ventiladores de refrigeración externos, conectar disipadores de calor de aluminio extruido o utilizar camisas de refrigeración líquida para alejar el calor de los devanados sellados del estator. Algunos fabricantes utilizan compuestos de encapsulamiento especializados dentro del motor para conducir el calor directamente desde los devanados a la carcasa exterior.
La causa más común de falla catastrófica del motor es la sobrecarga térmica. El riesgo principal se produce cuando el motor funciona con un par máximo durante períodos que exceden su constante de tiempo térmica. A medida que la corriente bombea a través del estator, el calentamiento resistivo hace que la temperatura interna aumente. Si la temperatura excede la clasificación de clase de aislamiento, el aislamiento del devanado se derrite, provocando un cortocircuito total. El calor excesivo desmagnetiza permanentemente los imanes de neodimio del rotor, destruyendo instantáneamente la capacidad del motor para generar par.
La mitigación requiere un enfoque de múltiples niveles. Mecánicamente, implemente un control térmico estricto incorporando termistores PTC o NTC directamente en los devanados del estator. Eléctricamente, conecte estos termistores al controlador del motor. Debe aplicar una limitación de corriente a nivel de software en el controlador, programándolo para reducir el amperaje o apagar el variador por completo en el momento en que los devanados se acercan a su umbral térmico. Especificar un motor con aislamiento Clase H proporciona un techo de temperatura más alto en comparación con el aislamiento Clase F estándar.
Los controladores de motores sin escobillas funcionan activando y desactivando rápidamente altos voltajes mediante modulación de ancho de pulso. Este ruido de conmutación de alta frecuencia crea un grave riesgo de interferencia electromagnética. Los cables de fase del motor actúan como antenas gigantes y transmiten este ruido eléctrico por todo el equipo. Esta EMI puede corromper fácilmente los datos en los buses de comunicación cercanos y hacer que los sensores analógicos sensibles produzcan lecturas erráticas.
La mitigación es obligatoria para el funcionamiento estable del equipo. Utilice cables de motor blindados y asegúrese de que el blindaje trenzado esté correctamente conectado a tierra en el lado del controlador para drenar el ruido. Establezca rutas de conexión a tierra adecuadas y dedicadas que separen las conexiones a tierra de motores de alta potencia de las conexiones a tierra lógicas delicadas. Integre perlas de ferrita o filtros EMI dedicados directamente en la salida del controlador para eliminar el ruido de alta frecuencia antes de que viaje por los cables de fase. Mantenga los cables de fase del motor lo más cortos posible físicamente para minimizar el efecto de la antena.
Recopile los datos exactos de su perfil de carga, incluidas las tasas de aceleración, las demandas de torsión continua y los tiempos de permanencia.
Seleccione la topología del motor y el mecanismo de retroalimentación que se alinee con sus requisitos de control de baja velocidad y limitaciones espaciales.
Haga coincidir la clasificación KV y el voltaje nominal del motor con su fuente de alimentación y arquitectura de controlador existentes.
Implemente un estricto control térmico y especifique la clasificación IP correcta según su entorno operativo.
Solicite una unidad de muestra y realice pruebas rigurosas de prototipos para validar el rendimiento térmico en las peores cargas.
Para la automatización industrial, la robótica, los equipos médicos y otras aplicaciones de control de movimiento, trabajar con un fabricante de motores experimentado puede ayudar a garantizar que las especificaciones del motor coincidan adecuadamente con los requisitos de rendimiento del mundo real. El grupo Ritscher se especializa en soluciones de motor y movimiento, y respalda diversas necesidades de aplicaciones con productos diseñados en torno a un rendimiento confiable, una integración eficiente y condiciones operativas exigentes.
R: Calcule la suma de la fricción inicial, la fricción de funcionamiento, la resistencia gravitacional y la fuerza requerida para acelerar la masa de su carga. Esto le da el par máximo total en Newton-metros. Para encontrar la potencia nominal en vatios, multiplique el par continuo por la velocidad requerida en RPM y divida el resultado por 9,5488.
R: Los motores Inrunner albergan los imanes giratorios dentro de las bobinas estacionarias, lo que da como resultado una inercia baja y velocidades máximas extremadamente altas. Los motores Outrunner colocan los imanes giratorios en una campana externa que gira alrededor de las bobinas internas. Este mayor diámetro genera significativamente más par a velocidades más bajas.
R: Los motores con sensores utilizan componentes físicos como sensores de efecto Hall para rastrear la posición del rotor, proporcionando un par máximo a cero RPM y un control suave a baja velocidad. Los motores sin sensores estiman la posición utilizando los EMF generados durante la rotación. Carecen de precisión a baja velocidad, pero son muy fiables para aplicaciones continuas de alta velocidad.
R: La clasificación KV define las RPM teóricas que girará el motor por voltio de electricidad aplicada sin carga. Una clasificación KV más alta produce una velocidad máxima más alta pero produce menos torque por amperio. Una clasificación KV más baja gira más lento pero ofrece un par significativamente mayor para la misma corriente eléctrica.
R: Sí, hacer funcionar un motor a un voltaje más bajo es seguro y simplemente reduce proporcionalmente sus RPM máximas alcanzables. Debe asegurarse de que el motor aún pueda generar el par mecánico requerido para mover su carga sin consumir una corriente excesiva que exceda los límites del controlador.
R: A diferencia de los motores CC con escobillas, que utilizan escobillas de carbón físicas para cambiar mecánicamente la corriente, los motores BLDC no tienen ningún mecanismo de conmutación interno. Requieren un controlador de velocidad electrónico para leer la posición del rotor y secuenciar con precisión la corriente eléctrica a través de las fases del estator para mantener una rotación continua.
