Vistas:0 Autor:Editor del sitio Hora de publicación: 2026-08-24 Origen:Sitio
Especificar la arquitectura correcta del motor es una decisión de ingeniería fundamental que dicta el ciclo de vida, la gestión térmica, el perfil acústico y la confiabilidad general de un producto. Los equipos de ingeniería y adquisiciones se enfrentan con frecuencia al dilema de equilibrar la baja complejidad de la unidad inicial de los diseños de motores heredados con la alta eficiencia, precisión y longevidad de las alternativas electrónicas modernas, calculando a menudo mal las demandas operativas a largo plazo. Esta guía proporciona un desglose técnico del debate sobre el motor de CC sin escobillas frente al motor con escobillas , evaluando las diferencias mecánicas, las compensaciones de rendimiento y los criterios estrictos para especificar el motor adecuado para aplicaciones industriales, comerciales y de consumo.
Método de conmutación: los motores con escobillas dependen de escobillas de carbón mecánicas y un conmutador para conmutar la corriente, mientras que los motores sin escobillas (BLDC) utilizan controladores de velocidad electrónicos (ESC) y sensores de efecto Hall (o algoritmos sin sensores) para la conmutación.
Vida útil y mantenimiento: Los motores sin escobillas ofrecen una vida útil operativa significativamente más larga, limitada principalmente por el desgaste de los cojinetes, lo que elimina los ciclos de mantenimiento obligatorios y los requisitos de diseño del panel de acceso asociados con las escobillas desgastadas en los motores con escobillas.
Eficiencia y factor de forma: los motores sin escobillas ofrecen relaciones de torsión-peso más altas, una disipación térmica superior y factores de forma flexibles (inrunner vs. outrunner), lo que los hace críticos para aplicaciones ergonómicas, con espacio limitado o que funcionan con baterías.
Dinámica operativa: si bien los motores con escobillas poseen una menor complejidad inicial de componentes y requieren circuitos de accionamiento más simples, los motores sin escobillas a menudo producen una eficiencia operativa superior a largo plazo en aplicaciones de servicio continuo debido a un tiempo de inactividad reducido, capacidades de control preciso y un menor consumo de energía.
Tabla de contenido

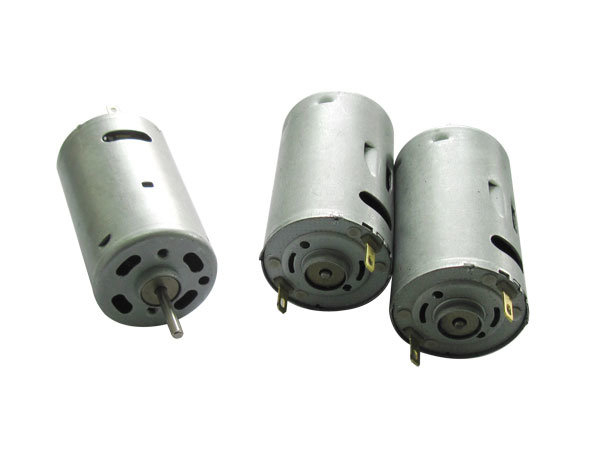

La estructura interna de un motor con escobillas depende completamente del contacto físico para funcionar. La armadura actúa como componente giratorio. Contiene electroimanes formados por bobinas de cobre apretadas alrededor de un núcleo de hierro. El estator permanece estacionario y alberga los imanes permanentes. La conmutación mecánica impulsa la secuencia de rotación. Las escobillas de carbón accionadas por resorte mantienen un contacto físico continuo con un conmutador giratorio conectado al eje de la armadura. Esta conexión mecánica invierte la dirección de la corriente en las bobinas a intervalos de rotación específicos. El campo magnético alterno empuja contra los imanes estacionarios, generando una rotación continua.
Los ingenieros especifican diferentes materiales de cepillos según la carga eléctrica prevista y el entorno operativo. Las escobillas de grafito de carbono manejan eficazmente altas corrientes y entornos industriales hostiles. Los cepillos de metales preciosos, que utilizan aleaciones de plata u oro, proporcionan una resistencia de contacto extremadamente baja para motores en miniatura en instrumentos sensibles. Los motores con escobillas sin núcleo eliminan por completo el pesado núcleo de hierro del rotor. Esta elección de diseño reduce drásticamente la inercia rotacional, lo que permite tasas de aceleración vertiginosas en robótica y actuadores de respuesta rápida.
La actuación sigue siendo muy sencilla. Puede accionar estos motores directamente utilizando una fuente de voltaje de CC estándar. Una simple conexión de la batería inicia la rotación inmediatamente. No requieren microprocesadores complejos, hardware de conmutación externo ni ajuste de firmware. Esta configuración ofrece una curva de velocidad a par altamente lineal. Los ingenieros aprecian esta simplicidad para las tareas básicas de control de movimiento. Aplicas voltaje y el motor gira. Se invierte la polaridad del voltaje y el motor invierte su dirección de rotación.
Los diseños sin escobillas invierten esta estructura mecánica interna. El rotor ahora contiene imanes permanentes, normalmente fabricados con neodimio de alta resistencia. El estator alberga las bobinas de cobre electromagnéticas. Puede especificar diferentes configuraciones según las necesidades de la aplicación. Los motores Inrunner colocan el rotor dentro del estator. Esta configuración optimiza el campo magnético para velocidades de rotación extremadamente altas, lo que los hace ideales para vehículos RC y husillos de alta velocidad. Los motores Outrunner colocan el rotor fuera del estator. Esto maximiza el brazo de palanca, generando un par masivo a velocidades más bajas para aplicaciones como hélices de drones y patinetas eléctricas.
La conmutación electrónica reemplaza completamente a los cepillos físicos. Un controlador electrónico externo monitorea continuamente la posición exacta del rotor. Energiza secuencialmente las bobinas del estator utilizando modulación de ancho de pulso (PWM) de alta frecuencia para inducir la rotación. Esta arquitectura depende en gran medida de controladores de motor dedicados. Los sistemas utilizan bucles de retroalimentación basados en sensores o algoritmos sin sensores. Las configuraciones basadas en sensores utilizan sensores de efecto Hall o codificadores ópticos para rastrear físicamente la posición del rotor. Las configuraciones sin sensores miden la fuerza electromotriz trasera (EMF trasera) generada por los imanes giratorios a través de las bobinas no energizadas. Ambos métodos dictan la velocidad y el posicionamiento con extrema precisión.
Los motores BLDC con sensor destacan en aplicaciones que requieren un par masivo a cero RPM, como transmisiones de vehículos eléctricos o robótica de levantamiento pesado. Los sensores le dicen al controlador exactamente dónde se ubica el rotor antes de que comience el movimiento, evitando la inestabilidad en el arranque. Los motores BLDC sin sensores dominan las aplicaciones de alta velocidad como ventiladores HVAC o bombas centrífugas. Dependen de los imanes giratorios para generar Back-EMF, que el controlador lee para sincronizar la secuencia de conmutación. Esto elimina la necesidad de cables sensores delicados, lo que aumenta la confiabilidad en entornos hostiles.
Los ingenieros también deben considerar la configuración del devanado del estator. Los motores BLDC suelen utilizar un patrón de bobinado en estrella (estrella) o en triángulo. Las configuraciones en estrella conectan todas las bobinas a un punto neutro central, lo que proporciona un alto par a bajas velocidades y una excelente eficiencia a bajas velocidades. Las configuraciones en delta conectan las bobinas en un triángulo, lo que permite que fluyan corrientes más altas. Esto ofrece velocidades máximas significativamente más altas pero sacrifica el par a bajas revoluciones. Seleccionar el patrón de bobinado correcto es un paso fundamental para adaptar el motor a la carga mecánica.
La degradación física es una realidad inevitable en las arquitecturas cepilladas. Las escobillas de carbón y los conmutadores se desgastan rápidamente debido a la fricción constante. Esta fricción crea polvo de carbón altamente conductor dentro de la carcasa del motor. Si no se controla, este polvo se acumula en los devanados internos. Puede provocar un cortocircuito en los componentes internos y provocar fallos eléctricos catastróficos. Los equipos de mantenimiento deben inspeccionar periódicamente la longitud de las escobillas, comprobar la tensión del resorte y reemplazar las escobillas desgastadas para mantener el equipo operativo.
Los motores sin escobillas funcionan prácticamente sin mantenimiento. La ausencia de cepillos físicos elimina la principal fuente de desgaste mecánico. Los únicos componentes de desgaste significativos que quedan son los rodamientos de bolas industriales que sostienen el eje central. Este cambio fundamental extiende exponencialmente la vida útil operativa. Un motor BLDC bien especificado funciona continuamente durante años sin requerir inspección interna. Si bien los motores BLDC eliminan el desgaste de las escobillas, aún se debe tener en cuenta la fatiga de los rodamientos. Los motores de salida de alta velocidad imponen cargas radiales significativas sobre los cojinetes del eje. La especificación de rodamientos cerámicos o de acero sellados de alta calidad con clasificación ABEC se convierte en el nuevo factor limitante para la longevidad operativa. En los sistemas con escobillas, se programa un tiempo de inactividad cada pocos meses para el reemplazo de las escobillas. En los sistemas BLDC, simplemente se monitorean las firmas de vibración de los rodamientos durante varios años.
La generación de calor en los motores con escobillas se produce principalmente en las bobinas giratorias del inducido debido a las pérdidas I²R. Disipar este calor resulta excepcionalmente difícil. El entrehierro circundante y la carcasa exterior del estator actúan como aislantes térmicos. Este cuello de botella térmico limita gravemente la carga máxima continua que el motor puede soportar. Empujar un motor con escobillas con demasiada fuerza derrite el aislamiento interno de la bobina, lo que provoca un cortocircuito total. Los motores con escobillas a menudo dependen de ventiladores de refrigeración internos conectados directamente al eje del rotor. Esto aspira aire a través de la carcasa del motor, pero también aspira polvo y residuos, acelerando el desgaste de las escobillas.
Por el contrario, los motores BLDC generan calor en el estator exterior estacionario. Esta colocación de la carcasa exterior permite una transferencia térmica altamente eficiente. El calor se mueve directamente desde las bobinas a la carcasa del motor. Los ingenieros pueden conectar fácilmente disipadores de calor externos, aletas de refrigeración o camisas de refrigeración líquida. Bombear refrigerante alrededor del estator permite que los motores BLDC alcancen índices de potencia continuos masivos en vehículos eléctricos sin derretir los devanados de cobre internos. Esta gestión térmica superior permite que los sistemas sin escobillas soporten cargas mucho más altas sin sobrecalentarse.
Las relaciones par-peso favorecen en gran medida los diseños sin escobillas. Los motores BLDC alcanzan velocidades más altas y un par mayor en espacios físicos mucho más pequeños. Eliminan la fricción mecánica y optimizan la alineación del campo magnético utilizando potentes imanes de neodimio. Esto afecta significativamente el diseño general del producto. Los motores BLDC más ligeros reducen la fatiga del usuario en herramientas eléctricas portátiles. Permiten a los ingenieros diseñar carcasas de productos más compactas y altamente ergonómicas sin sacrificar el rendimiento mecánico.
Las aplicaciones portátiles se benefician enormemente de esta eficiencia. Los drones, los dispositivos médicos portátiles y las herramientas inalámbricas experimentan una duración de batería drásticamente prolongada. La alta eficiencia eléctrica de los sistemas sin escobillas convierte más energía de la batería en trabajo mecánico real en lugar de calor residual. Un dron que utilice motores con escobillas tendría dificultades para levantar el peso de su propia batería durante más de unos pocos minutos. El mismo dron que utiliza motores BLDC avanzados puede realizar maniobras de vuelo agresivas y transportar cargas útiles de cámaras pesadas durante períodos prolongados.
Los motores con escobillas experimentan caídas notables de RPM bajo carga física. Debes compensar estas caídas mediante ajustes manuales de voltaje. Carecen de mecanismos de retroalimentación nativos para mantener velocidades constantes. Si aplica una carga pesada a un taladro con escobillas, la broca se ralentiza inmediatamente a menos que apriete el gatillo con más fuerza para suministrar más voltaje. Esta operación de bucle abierto los hace inadecuados para tareas de automatización de precisión.
Los motores sin escobillas mantienen RPM precisas bajo cargas que varían rápidamente. Se basan en la retroalimentación del ESC de circuito cerrado para ajustar la entrega de potencia al instante. Si un motor BLDC encuentra resistencia, el controlador aumenta inmediatamente la corriente para mantener la velocidad objetivo mediante bucles de control PID (Proporcional-Integral-Derivativo). Esto permite capacidades de posicionamiento tipo servo. Garantiza un rendimiento altamente consistente en condiciones operativas dinámicas. Las máquinas CNC y los brazos robóticos dependen completamente de esta rígida regulación de velocidad para mantener tolerancias de fabricación estrictas.
Los arcos y la fricción constantes entre las escobillas y los conmutadores generan un ruido significativo. Esto incluye interferencias electromagnéticas graves (EMI) e interferencias de radiofrecuencia (RFI). También produce sonidos físicos audibles de raspado. Si debe utilizar un motor con escobillas en un entorno sensible, debe implementar un filtrado EMI agresivo. Esto implica soldar condensadores directamente a través de los terminales del motor para absorber los picos de voltaje de alta frecuencia causados por las escobillas de arco. También es posible que deba envolver la carcasa del motor con un blindaje de metal Mu para contener la interferencia magnética.
Los motores sin escobillas eliminan estos problemas por completo. Son obligatorios en entornos explosivos donde las chispas eléctricas presentan graves riesgos de combustión. Las salas blancas y los entornos sensibles a la acústica, como las camas de hospital, requieren motores BLDC. Los ecosistemas electrónicos altamente sensibles, como los sistemas de comunicaciones aeroespaciales, también los exigen. Su funcionamiento silencioso y la ausencia de chispas mecánicas garantizan el estricto cumplimiento de las normas medioambientales y de seguridad.
Métrica de ingeniería | Arquitectura de motor cepillado | Arquitectura de motor sin escobillas (BLDC) |
|---|---|---|
Método de conmutación | Mecánico (escobillas de carbón y conmutador) | Electrónica (ESC, MOSFET y microcontroladores) |
Requisitos de mantenimiento | Alto (reemplazo frecuente de cepillos, eliminación de polvo) | Extremadamente bajo (solo lubricación de rodamientos) |
Gestión Térmica | Deficiente (calor atrapado en la armadura giratoria) | Excelente (el calor se disipa a través del estator estacionario) |
Vida útil operativa | 1000 a 3000 horas (Limitado por el desgaste de las escobillas) | Más de 10 000 horas (limitado por la vida útil del rodamiento) |
Generación EMI/RFI | Alto (arco eléctrico continuo) | Bajo (conmutación electrónica limpia) |
Regulación de velocidad | Variable (Cae significativamente bajo carga) | Preciso (mantenido mediante retroalimentación de circuito cerrado) |
Los motores con escobillas requieren arquitecturas de cableado rudimentarias. A menudo sólo necesitas un relé simple o un interruptor PWM básico para controlarlos. El proceso de fabricación se basa en materiales estándar y fáciles de conseguir. Esto hace que las unidades base sean muy accesibles para proyectos sencillos. No necesita un ingeniero de software para hacer girar un motor con escobillas. El mazo de cables consta de dos cables simples que se conectan directamente a la fuente de alimentación.
La arquitectura BLDC introduce la complejidad electrónica necesaria. Estos motores utilizan imanes de tierras raras de alta resistencia. También requieren la inclusión obligatoria de un controlador electrónico de velocidad (ESC) o un variador de frecuencia (VFD). Debe programar estos controladores para que coincidan con los parámetros específicos del motor. Esto requiere conocimientos de ingeniería especializados y aumenta el cronograma de integración inicial. El software debe mapear perfectamente la posición del rotor para evitar que se cale. El mazo de cables se expande para incluir tres cables de fase de gran calibre y un cable de sensor de múltiples clavijas.
El diseño para mantenimiento agrega capas de ingeniería ocultas. Los motores con escobillas requieren carcasas externas accesibles. Debe diseñar paneles removibles para que los operadores puedan reemplazar los cepillos desgastados fácilmente. También debe mantener un inventario de cepillos de reemplazo continuo. Estos puntos de acceso físico complican el sellado con clasificación IP. Lograr las clasificaciones IP67 o IP68 se vuelve muy difícil cuando se necesitan trampillas de acceso extraíbles para el mantenimiento de rutina.
Los motores sin escobillas permiten gabinetes completamente sellados y libres de mantenimiento. Puede encapsular todo el conjunto del motor en epoxi térmicamente conductor si es necesario. Esto simplifica la fabricación de equipos a prueba de agua y polvo. Las bombas sumergibles y los actuadores exteriores dependen de esta arquitectura sellada para sobrevivir a condiciones climáticas adversas sin corrosión interna. La falta de paneles de acceso racionaliza el diseño exterior de la vivienda.
Los tiempos de inactividad inesperados afectan gravemente a la automatización industrial. Reemplazar los motores con escobillas requiere trabajo físico y detiene la producción operativa en la fábrica. Los motores sin escobillas funcionan continuamente sin estas interrupciones programadas. Usted los instala y los deja funcionar, maximizando la eficacia general del equipo (OEE).
El ahorro de energía también juega un papel crucial en la gestión de instalaciones a largo plazo. Los motores BLDC alcanzan habitualmente entre un 85 y un 90 por ciento de eficiencia eléctrica. Los motores con escobillas a menudo tienen dificultades para alcanzar el 75 por ciento de eficiencia. Esta alta eficiencia reduce drásticamente el consumo de energía durante un ciclo de trabajo continuo. El ahorro de energía compensa rápidamente la complejidad de integración inicial de los controladores electrónicos, especialmente en sistemas transportadores de almacenes masivos que funcionan las veinticuatro horas del día.
Ciertas aplicaciones todavía se benefician enormemente de las arquitecturas heredadas. Considere los motores con escobillas para bienes de consumo desechables o de ciclo de trabajo bajo. Los juguetes motorizados, los actuadores automotrices básicos y las ventanas eléctricas dependen de ellos. No se necesita una vida útil de 10.000 horas para un motor que baja la ventanilla de un automóvil dos veces al día.
Los entornos operativos extremos también favorecen la conmutación mecánica. Los componentes electrónicos de control complejos pueden fallar debido a radiación intensa, fluctuaciones extremas de temperatura o picos de voltaje severos. Los motores con escobillas sobreviven a estas condiciones porque carecen de microchips sensibles. También se benefician las aplicaciones que requieren un par máximo a baja velocidad sin la complejidad de las configuraciones de engranajes. Un motor con escobillas ofrece un par de arranque masivo en el momento en que se aplica voltaje, lo que lo hace ideal para mecanismos de elevación simples.
Las exigencias de la ingeniería moderna a menudo requieren tecnología sin escobillas. Especifique motores BLDC para aplicaciones industriales de servicio continuo. Los sopladores HVAC, las cintas transportadoras de las fábricas y los brazos robóticos automatizados requieren su extrema longevidad. Los requisitos de alta velocidad, control de precisión o sensibilidad acústica también exigen sistemas sin escobillas. Los husillos CNC, los discos duros de las computadoras y las bombas de infusión médica dependen de sus capacidades de posicionamiento exacto.
Los equipos que funcionan con baterías se benefician enormemente de las ganancias en eficiencia. Maximizar el tiempo de ejecución por carga y minimizar el peso físico constituye una principal ventaja competitiva. Las herramientas eléctricas inalámbricas de primera calidad, los vehículos eléctricos y los vehículos aéreos no tripulados (UAV) dependen completamente de arquitecturas sin escobillas. Una herramienta eléctrica moderna de iones de litio quedaría obsoleta sin la eficiencia de un motor BLDC que acciona el portabrocas.
Un ajuste inadecuado del ESC presenta un riesgo operativo significativo. Puede provocar un par de torsión severo, pérdida de sincronización a bajas velocidades o un descontrol térmico peligroso. Si el controlador pierde la pista de la posición del rotor, el motor tartamudea violentamente y genera picos de corriente masivos. Esto puede destruir los MOSFET de la fuente de alimentación o fundir completamente los devanados del motor.
Debe mitigar esto asociándose con proveedores que ofrezcan pares de controladores de motor preajustados. Utilice motores con sensores para aplicaciones de baja velocidad para garantizar un seguimiento preciso y en tiempo real de la posición del rotor. Implemente sólidos paquetes de software de ajuste automático para agilizar el proceso de integración. Pruebe siempre el firmware en condiciones de carga máxima antes de finalizar el diseño del producto para garantizar que el controlador mantenga la sincronización durante las fases rápidas de aceleración y desaceleración.
El polvo, la humedad o la entrada de productos químicos amenazan constantemente a los motores con escobillas. Estos contaminantes pueden degradar rápidamente el contacto físico del cepillo. Esto provoca fallas prematuras y fluctuaciones erráticas de velocidad. También crean graves riesgos de incendio debido a chispas eléctricas en entornos polvorientos como talleres de carpintería o silos de cereales.
Mitigue estos riesgos especificando gabinetes con clasificación IP apropiados. Sin embargo, recuerde que sellar el motor atrapa aún más el calor interno. Debe equilibrar cuidadosamente la clasificación IP con los estrictos requisitos de gestión térmica. A veces, es necesario agregar ventiladores de enfriamiento activos para evitar que el motor con escobillas selladas derrita sus propios devanados. Debe dirigir aire limpio desde fuera de la zona contaminada para enfriar el motor de forma segura.
Defina el par requerido exacto, la velocidad objetivo, los límites acústicos y el ciclo de trabajo de su aplicación específica utilizando un dinamómetro.
Evalúe sus limitaciones ambientales para determinar si el sellado con clasificación IP, la certificación a prueba de explosivos o el funcionamiento sin chispas son obligatorios para la zona de instalación.
Evalúe sus capacidades de ingeniería interna para confirmar que su equipo pueda ajustar e integrar adecuadamente los controladores de velocidad electrónicos y escribir el firmware necesario.
Consulte con un fabricante de motores especializado para solicitar unidades prototipo para pruebas de carga empíricas en condiciones de campo reales.
Para proyectos donde la eficiencia del motor, el diseño compacto, el control preciso y la confiabilidad a largo plazo son consideraciones importantes, trabajar con un proveedor de motores experimentado puede ayudar a alinear las especificaciones técnicas con los requisitos de las aplicaciones del mundo real. El grupo Ritscher ofrece soluciones de motores para diversas necesidades de aplicaciones y ayuda a los clientes a seleccionar configuraciones adecuadas en función del rendimiento, las condiciones operativas y los requisitos específicos del proyecto.
R: No, no es un reemplazo directo. La actualización requiere la integración de un controlador de velocidad electrónico para gestionar la secuencia de conmutación. Debe modificar la arquitectura de suministro de energía y alterar el hardware de montaje físico debido a diferentes factores de forma. El arnés de cableado también cambia de una simple conexión de CC de dos cables a una configuración de varios cables que incluye cables de fase y cables de sensores.
R: Los motores sin escobillas ofrecen una relación par-peso significativamente mayor. Los motores con escobillas producen de forma nativa un excelente par a baja velocidad sin componentes electrónicos complejos. Sin embargo, los sistemas sin escobillas mantienen un par alto mucho mejor en un rango de velocidades más amplio cuando se combinan con un controlador electrónico adecuadamente ajustado. La ausencia de fricción física permite que el diseño sin escobillas convierta la energía eléctrica en fuerza de rotación de manera más eficiente.
R: Los motores sin escobillas funcionan mucho más silenciosos. Carecen por completo de la fricción mecánica y los arcos eléctricos causados por las escobillas de carbón que rozan contra un conmutador de cobre. Este funcionamiento silencioso los convierte en el estándar obligatorio para dispositivos médicos, salas blancas y aplicaciones premium de consumo en interiores donde los límites acústicos se aplican estrictamente.
R: La complejidad surge enteramente de su conmutación electrónica. Requieren imanes permanentes de tierras raras en el rotor y tolerancias de fabricación de extrema precisión. Es absolutamente necesario un circuito electrónico externo, como un ESC, para monitorear constantemente la posición del rotor y secuenciar las bobinas del estator. Esto requiere un ajuste de firmware especializado para evitar la pérdida de sincronización.
R: Los motores con escobillas suelen durar entre 1000 y 3000 horas, dependiendo en gran medida de la carga operativa y del desgaste físico de las escobillas. Los motores sin escobillas superan fácilmente las 10.000 horas de funcionamiento continuo. Su vida útil está limitada casi por completo por la durabilidad de sus rodamientos de bolas internos, lo que los hace ideales para aplicaciones industriales de servicio continuo.
