La selección del sistema de control de movimiento adecuado determina el rendimiento, la confiabilidad y la viabilidad del proyecto de la máquina. Los ingenieros se enfrentan a una decisión crítica al diseñar equipos automatizados, ya que la mala aplicación de la tecnología de motores conlleva graves consecuencias mecánicas. La ingeniería excesiva con servos introduce una complejidad innecesaria, exigiendo una configuración rigurosa y cableado especializado. La ingeniería insuficiente con motores paso a paso corre el riesgo de perder pasos, detener procesos y rechazar piezas en la línea de producción cuando las cargas cambian inesperadamente.

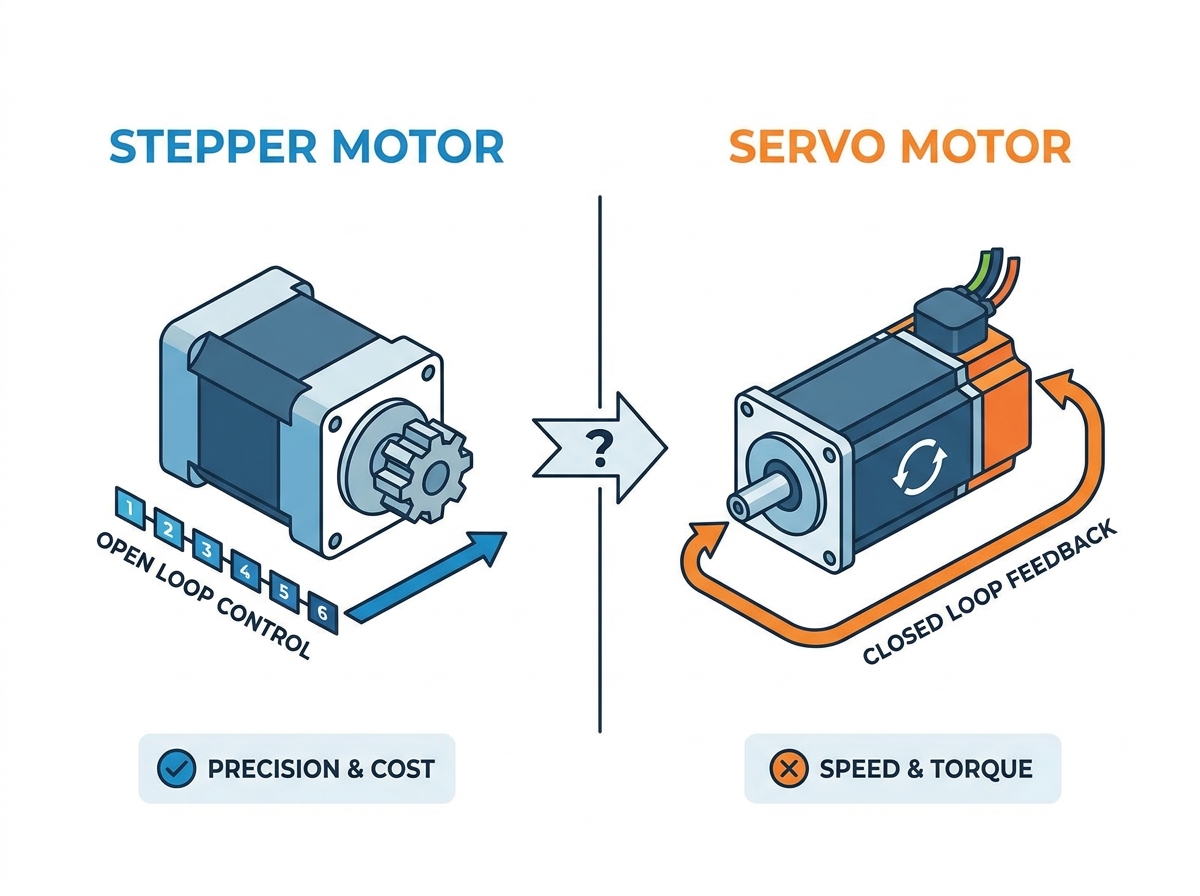

El debate en torno a un motor paso a paso versus un servomotor rara vez gira en torno a qué tecnología es universalmente superior. En cambio, requiere alinear la arquitectura del motor con dinámicas de carga, perfiles de velocidad, interfaces de control y requisitos de retroalimentación específicos. Comprender los matices mecánicos y eléctricos de ambos sistemas le garantiza implementar el torque y la precisión exactos que exige su aplicación sin complicar demasiado la construcción mecánica ni comprometer la estabilidad del sistema.
Relación par-velocidad: los motores paso a paso proporcionan un par de retención máximo a velocidades cero o bajas, pero pierden par rápidamente a medida que aumenta la velocidad; Los servomotores mantienen un par constante en todo su rango de velocidad operativa.
Arquitectura de control: los motores paso a paso estándar funcionan en un sistema de bucle abierto (sin retroalimentación), lo que los hace más simples y económicos. Los servos requieren sistemas de circuito cerrado con codificadores, lo que permite una corrección precisa de errores bajo cargas variables.
Costo versus complejidad: los sistemas paso a paso ofrecen una barrera de entrada más baja tanto en costo de hardware como en tiempo de configuración. Los servosistemas requieren una mayor inversión inicial y un ajuste PID complejo, pero ofrecen un rendimiento dinámico superior.
Accesibilidad de la interfaz de control: los motores paso a paso son muy accesibles para principiantes y para la creación de prototipos (por ejemplo, controladores compatibles con Arduino), mientras que los servos normalmente requieren controladores industriales o servoaccionamientos dedicados.
Alternativas híbridas: los motores paso a paso de circuito cerrado cierran la brecha y ofrecen capacidades de retroalimentación sin el costo total ni los requisitos de ajuste de un servosistema tradicional.
Tabla de contenido
Los motores paso a paso utilizan una construcción con un alto número de polos que dicta fundamentalmente sus características operativas. Un motor paso a paso híbrido estándar contiene de 50 a 100 polos magnéticos en su rotor. Esta configuración de polos densos permite que el rotor se mueva en pasos precisos y discretos. Un paso a paso estándar de 1,8 grados divide una rotación completa en 200 posiciones mecánicas distintas. Este diseño físico admite inherentemente un posicionamiento preciso sin requerir sensores externos, dependiendo completamente de la alineación magnética entre los dientes del estator y el rotor.
Los sistemas paso a paso estándar funcionan en una configuración de circuito abierto. El controlador del motor envía pulsos de paso y dirección al variador, que luego energiza las bobinas del motor en una secuencia específica. El sistema supone que el motor ejecuta estos pasos perfectamente. No verifica la posición física real del rotor. Si se produce un bloqueo mecánico, o si la carga excede el par disponible del motor, el rotor no avanzará. Sin embargo, el controlador continúa enviando impulsos, lo que provoca una pérdida total de sincronización de posición.
El par de retención define la capacidad de un motor paso a paso para mantener una carga estacionaria. Debido a que el variador suministra corriente continuamente a las bobinas incluso cuando el motor está parado, el campo magnético bloquea el rotor firmemente en su lugar. Esta característica hace que los motores paso a paso sean excepcionales para aplicaciones que requieren una sujeción rígida sin depender de frenos mecánicos. Cuando se aplica potencia, el eje resiste fuertemente las fuerzas de rotación externas, lo que lo hace ideal para aplicaciones de eje Z vertical donde la gravedad actúa constantemente sobre la carga.
La integración sigue siendo muy sencilla. Los ingenieros suelen combinar motores paso a paso con microcontroladores de bajo nivel. Los CI de controlador de paso y dirección simples, como las unidades A4988, DRV8825 o TB6600 industriales, manejan el trabajo pesado. Usted suministra un tren de impulsos y el motor se mueve. Esta simplicidad acelera la creación de prototipos, reduce la complejidad general del sistema y minimiza el espacio necesario para el cableado dentro del gabinete de control.
Los servomotores se basan en una geometría interna fundamentalmente diferente. Presentan un recuento de polos bajo, que normalmente oscila entre 4 y 12 polos magnéticos. Este diseño prioriza la rotación suave y continua a altas velocidades en lugar de movimientos incrementales discretos. El bajo número de polos reduce la resistencia magnética interna y la inductancia, lo que permite que el motor gire libremente, acelere rápidamente y mantenga una alta eficiencia a RPM elevadas.
La retroalimentación de circuito cerrado constituye la columna vertebral absoluta del funcionamiento del servo. Un servosistema no puede funcionar sin datos continuos de un codificador o resolver integrado. Este sensor monitorea la posición exacta del rotor, la velocidad de rotación y el par aplicado. Los codificadores ópticos o magnéticos modernos envían millones de puntos de datos por revolución al servoaccionamiento, proporcionando una imagen hiperprecisa en tiempo real del estado mecánico del motor.
El servoaccionamiento actúa como el cerebro de la operación. Compara constantemente la posición ordenada con la posición real informada por el codificador. Si detecta un error de seguimiento, incluso una fracción de grado, el variador ajusta instantáneamente la corriente suministrada a las fases del motor. Esta corrección de errores en tiempo real permite a los servos mantener una precisión de posicionamiento estricta incluso cuando las fuerzas externas fluctúan enormemente o al mecanizar materiales pesados.
Comandar un servo requiere interfaces sofisticadas. Si bien algunas unidades heredadas aceptan trenes de pulsos simples, los servos industriales modernos dependen de protocolos de comunicación avanzados. Los ingenieros suelen interactuar con servovariadores mediante señales de voltaje analógicas, PWM o buses de campo industriales de alta velocidad como EtherCAT, PROFINET y CANopen. Estas redes permiten una sincronización compleja de múltiples ejes, un monitoreo de diagnóstico profundo y ajustes de parámetros sobre la marcha.
La entrega de par en todo el rango de RPM representa la divergencia más crítica entre estas tecnologías. Los motores paso a paso presentan una fuerte caída del par a velocidades más altas. La inductancia del devanado y la fuerza contraelectromotriz (EMF) limitan la rapidez con la que la corriente puede saturar las bobinas. Como los pulsos de paso llegan más rápido, la corriente nunca alcanza su valor máximo antes de que se active la siguiente fase. En consecuencia, el par utilizable de un paso a paso se acerca a cero a altas velocidades, lo que limita severamente su velocidad máxima.
Los servomotores ofrecen una curva de par notablemente plana. Mantienen su par nominal continuo desde cero RPM hasta su velocidad nominal máxima. Además, los servos poseen la capacidad única de ofrecer ráfagas de par máximo. Durante una aceleración agresiva o picos repentinos de carga, un servo puede generar momentáneamente hasta tres veces su par nominal continuo sin detenerse, lo que permite perfiles de movimiento increíblemente agresivos.
Los umbrales de velocidad dictan la idoneidad de la aplicación. Los motores paso a paso generalmente se vuelven ineficientes y pierden un par significativo más allá de las 1000 RPM. Empujar un paso a paso más allá de este límite a menudo resulta en atascos o pasos saltados. Los servomotores funcionan habitualmente entre 3000 y 5000 RPM. Las variantes de alto rendimiento pueden superar las 10.000 RPM manteniendo un control preciso y una salida de par.
Métrica de rendimiento | Motor paso a paso | Motor de servomotor |
|---|---|---|
Par a 0 RPM | Máximo (alto par de retención) | Par nominal continuo |
Torque a altas RPM | Cae significativamente (cerca de cero > 1500 RPM) | Mantiene el par nominal continuo |
Capacidad de par máximo | Ninguno (se detiene si se excede) | Hasta el 300 % del par continuo |
Velocidad máxima típica | 1.000 - 1.500 RPM | 3000 - 5000+ RPM |
Los ingenieros suelen emplear micropasos para aumentar la resolución de un motor paso a paso. Las unidades de micropasos dividen un paso físico estándar de 1,8 grados en incrementos eléctricos mucho más pequeños modulando la corriente entre fases. Un variador configurado en 256 micropasos proporciona teóricamente 51.200 posiciones por revolución. Sin embargo, esta división eléctrica no garantiza la precisión mecánica, ya que el par de retención magnético permanece sin cambios.
El micropaso sufre una grave pérdida de par incremental. El motor lucha por superar la fricción y asentarse con precisión en posiciones intermedias de micropasos. Por el contrario, los servomotores se basan en codificadores absolutos o incrementales de alta resolución. Un servocodificador estándar de 20 bits proporciona más de un millón de posiciones distintas por revolución. El sistema de circuito cerrado garantiza que el motor realmente alcance y mantenga estas posiciones exactas, independientemente de fricciones mecánicas menores o perturbaciones externas.
La variabilidad de la carga influye en gran medida en la selección del motor. Los motores paso a paso de bucle abierto exigen un margen de torsión significativo. Los ingenieros suelen sobredimensionar los motores paso a paso en al menos un 50% en relación con la carga máxima esperada. Este factor de seguridad evita que el motor se cale si aumenta la fricción, se degrada la lubricación o la carga cambia inesperadamente durante un movimiento. Si un paso a paso se detiene, se debe volver a iniciar y reiniciar todo el proceso.
Los servosistemas manejan cargas dinámicas con una agilidad excepcional. Debido a que el variador monitorea el error de seguimiento en tiempo real, extrae dinámicamente corriente adicional de la fuente de alimentación para superar la resistencia repentina. Esta entrega de potencia bajo demanda hace que los servos sean ideales para aplicaciones que involucran desajustes de alta inercia, cambios rápidos de dirección o fuerzas de mecanizado impredecibles donde la herramienta involucra diferentes densidades de material.
Los motores paso a paso funcionan a la corriente máxima de forma predeterminada. El variador empuja corriente continua completa a través de los devanados para mantener el par de retención, incluso cuando el motor está completamente inactivo. Este consumo constante de energía genera un calor significativo. Los motores paso a paso habitualmente funcionan calientes al tacto, lo que requiere una gestión térmica cuidadosa, disipadores de calor y una ventilación adecuada en recintos herméticos para evitar fallas en el aislamiento del devanado.
Los servomotores consumen energía de manera eficiente. El variador solo suministra la cantidad exacta de corriente necesaria para mover la carga o mantenerla en posición en un milisegundo determinado. Si el motor permanece inactivo sin que actúen fuerzas externas sobre él, el consumo de corriente cae casi a cero. Esta eficiencia da como resultado un funcionamiento más frío, lo que extiende la vida útil de los cojinetes internos y los componentes circundantes dentro del chasis de la máquina.
Los motores paso a paso de circuito cerrado combinan el alto número de polos de un paso a paso con el mecanismo de retroalimentación de un servo. Los fabricantes equipan motores paso a paso híbridos estándar con codificadores de alta resolución montados directamente en el eje trasero. Emparejan estos motores con variadores avanzados capaces de leer los datos del codificador y ajustar la corriente de fase dinámicamente en función del error de posición real.
Esta arquitectura híbrida elimina la principal debilidad de los pasos tradicionales: los pasos omitidos. Si se produce un bloqueo mecánico, el variador detecta el error de posición y aumenta la corriente para atravesar la resistencia. Si el obstáculo es insuperable, la unidad activa una alarma en lugar de perder la posición silenciosamente. Además, debido a que el variador escala la corriente en función de la demanda de carga real, los motores paso a paso de circuito cerrado funcionan significativamente a menor temperatura que sus homólogos de circuito abierto.
Si bien los motores paso a paso de circuito cerrado ofrecen una confiabilidad superior, no reemplazan a los verdaderos servomotores en aplicaciones de alto rendimiento. Todavía sufren las limitaciones de la inductancia del devanado inherentes a los estatores con un alto número de polos. Un paso a paso de circuito cerrado no puede igualar la curva de par plana de alta velocidad o el perfil de aceleración dinámica agresiva de un servomotor de bajo número de polos, lo que restringe su uso a aplicaciones de velocidad baja y media.
Los motores paso a paso destacan en entornos con cargas predecibles y requisitos de velocidad baja a media. Dominan los proyectos que requieren un alto par de retención en parado. Su simplicidad de integración los convierte en la opción predeterminada para la creación rápida de prototipos y sistemas controlados por microcontroladores básicos donde no es deseable un ajuste complejo.
Impresoras 3D y herramientas de fabricación de escritorio que requieren un posicionamiento simple y repetible.
Pipetas médicas automatizadas y sistemas de manipulación de fluidos de laboratorio.
Controles deslizantes de cámara y plataformas de fotografía automatizadas que necesitan un movimiento suave y de baja velocidad.
Mesas de indexación simples y desviadores de transportadores con cargas útiles fijas y predecibles.
Maquinaria textil que requiere alimentación sincronizada a baja velocidad sin complejos circuitos de retroalimentación.
Los servomotores son obligatorios para sistemas que enfrentan cargas impredecibles y exigen una ejecución de alta velocidad. Manejan perfiles rápidos de aceleración y desaceleración sin esfuerzo. Las aplicaciones con tolerancia cero para errores de posición o aquellas que requieren un movimiento interpolado multieje complejo dependen completamente de la tecnología servo para mantener una sincronización estricta.
Brazos robóticos multieje y manipuladores articulados que requieren compensación dinámica de carga.
Maquinaria de envasado de alta velocidad y líneas de clasificación que exigen tiempos de ciclo rápidos.
Fresadoras y tornos CNC industriales que cortan materiales de densidad variable.
Vehículos guiados automáticamente (AGV) y robots móviles autónomos que navegan por terrenos irregulares.
Sistemas de corte con cuchilla giratoria que requieren una velocidad precisa que coincida con las bandas en movimiento.
Los motores paso a paso sufren inherentemente resonancia de frecuencia media. A medida que el motor avanza, el rotor oscila ligeramente antes de asentarse en su retén magnético. A velocidades específicas, estas oscilaciones se agravan y provocan vibraciones intensas, ruidos audibles y una pérdida repentina de par. Esta resonancia puede hacer que el motor se detenga por completo fácilmente, incluso en condiciones sin carga.
Mitigar la resonancia requiere estrategias tanto mecánicas como eléctricas. Mecánicamente, agregar un amortiguador de vibraciones o un volante al eje trasero absorbe energía oscilatoria. Eléctricamente, el uso de micropasos suaviza los pasos discretos y ásperos. La actualización a unidades paso a paso digitales avanzadas equipadas con algoritmos antirresonancia activos proporciona la solución más eficaz, ya que la unidad inyecta activamente contrafrecuencias para mantener un movimiento suave en todo el rango de velocidades.
Los servosistemas introducen el riesgo de inestabilidad del circuito de control. Los bucles PID (Proporcional-Integral-Derivativo) mal sintonizados hacen que el motor "busque" su posición objetivo. Esto se manifiesta como un zumbido de alta frecuencia o una oscilación mecánica violenta. Los cambios drásticos en la inercia de la carga durante el funcionamiento pueden desestabilizar instantáneamente un servo previamente bien ajustado, provocando daños mecánicos.
Una puesta en marcha adecuada evita la inestabilidad de la sintonización. Los ingenieros deben calcular con precisión la relación de desajuste de inercia entre el rotor del motor y la carga impulsada durante la fase de dimensionamiento. Mantener esta relación por debajo de 10:1 simplifica la sintonización. Los servovariadores modernos cuentan con un sofisticado software de ajuste automático que analiza la dinámica de carga y establece ganancias PID de referencia. La aplicación de filtros de muesca dentro del software del variador suprime aún más las frecuencias resonantes mecánicas específicas inherentes al marco de la máquina.
Seleccionar entre un motor paso a paso o un servomotor requiere equilibrar la velocidad, el par, la precisión del posicionamiento, la complejidad del sistema y el costo general del proyecto. Elegir la tecnología de control de movimiento adecuada ayuda a mejorar el rendimiento de la máquina, reducir el mantenimiento y maximizar la confiabilidad operativa a largo plazo.
Acerca de Ritzcher
Ritscher es un fabricante confiable de motores eléctricos y soluciones de control de movimiento, que ofrece motores paso a paso, servomotores, motores de CC sin escobillas, motores de engranajes y sistemas de accionamiento personalizados para automatización industrial y aplicaciones OEM. Con capacidades de fabricación avanzadas y una amplia experiencia en ingeniería, Ritscher ofrece soluciones de motores confiables y de alta eficiencia que admiten una amplia gama de aplicaciones industriales.
Compare la velocidad, el par y la precisión de posicionamiento antes de elegir un motor.
Evalúe la complejidad del sistema, los requisitos de control y los costos operativos a largo plazo.
Considere los motores paso a paso de circuito cerrado al equilibrar el rendimiento y el presupuesto.
Haga coincidir el motor con el sistema de transmisión y comunicación adecuado para obtener un rendimiento óptimo.
Antes de seleccionar un motor paso a paso o un servomotor, evalúe cuidadosamente las características de carga, los requisitos de velocidad, la precisión de posicionamiento, el entorno operativo y la escalabilidad futura de su aplicación para garantizar la solución de control de movimiento más efectiva.
R: Sí, pero solo si los requisitos de velocidad y carga dinámica de la aplicación están estrictamente dentro de las capacidades físicas del paso a paso. Los motores paso a paso de circuito cerrado hacen que este reemplazo sea altamente viable en aplicaciones de nivel medio, ofreciendo posicionamiento verificado sin la complejidad de un servosistema completo.
R: Los servomotores son significativamente más rápidos. Operan rutinariamente entre 3000 y 5000 RPM mientras mantienen su par nominal completo. Los motores paso a paso pierden un par utilizable rápidamente más allá de las 1000 RPM y pueden caer a un par cercano a cero en sus límites mecánicos superiores.
R: La inductancia del devanado restringe el flujo de corriente. A altas velocidades de rotación, simplemente no hay tiempo suficiente para que la corriente eléctrica alcance su nivel máximo de saturación en las bobinas del motor antes de que el variador emita el pulso del siguiente paso.
R: Sí. A diferencia de los motores paso a paso que utilizan polos magnéticos para bloquearse en su lugar de forma pasiva, los servos mantienen la posición de forma activa. El variador lee constantemente el codificador y aplica corriente correctiva para resistir fuerzas externas, que a veces pueden causar ligeras microvibraciones o "oscilaciones".
R: Los sistemas de bucle abierto envían comandos de movimiento sin verificar la ejecución, lo cual es estándar para los motores paso a paso tradicionales. Los sistemas de circuito cerrado utilizan sensores como codificadores para verificar la posición física exacta del motor y corregir cualquier desviación en tiempo real, lo cual es obligatorio para los servos.
R: Los motores paso a paso son generalmente mucho más fáciles de integrar para los principiantes que utilizan microcontroladores. Abundantes bibliotecas prediseñadas y módulos de controlador simples manejan las entradas básicas de paso y dirección con una complejidad de cableado mínima en comparación con los servoaccionamientos industriales.
