La creciente demanda de control de movimiento de alta eficiencia y sin mantenimiento está impulsando un cambio fundamental que se aleja de la conmutación mecánica tradicional en aplicaciones industriales y de consumo. Los equipos de ingeniería y adquisiciones deben equilibrar los requisitos de rendimiento, la longevidad del ciclo de vida y la complejidad del sistema de control al seleccionar una topología de motor. A menudo se enfrentan a un equilibrio estricto entre la configuración inicial de los componentes y la confiabilidad a largo plazo. Comprender la mecánica estructural, las ventajas operativas y las realidades de integración de un motor de CC sin escobillas es fundamental para determinar su viabilidad para casos de uso de ingeniería específicos y garantizar un rendimiento óptimo del sistema sin depender de contactos mecánicos obsoletos.
Longevidad mecánica: los motores de CC sin escobillas eliminan el desgaste mecánico y las chispas al reemplazar las escobillas físicas y los conmutadores con control electrónico, lo que extiende significativamente la vida útil operativa.
Alta eficiencia: estos motores alcanzan consistentemente tasas de eficiencia energética entre 85% y 95%, lo que se traduce en una menor producción térmica y un menor consumo de energía.
Control de precisión: la integración de circuitos de accionamiento permite una entrega de par uniforme, una regulación precisa de la velocidad y una respuesta dinámica superior.
Complejidad de integración: si bien ofrece un rendimiento superior, especificar un motor de CC sin escobillas requiere tener en cuenta el costo adicional y la complejidad de ingeniería de los controladores electrónicos externos y los sistemas de retroalimentación de sensores.
Tabla de contenido
La construcción física de esta topología de motor invierte fundamentalmente el diseño cepillado tradicional. Los imanes permanentes están ubicados directamente en la armadura giratoria, conocida como rotor. Los electroimanes, que consisten en devanados de alambre de cobre, están alojados en el componente externo estacionario llamado estator. Esta configuración de adentro hacia afuera mejora significativamente la disipación de calor. Debido a que los devanados generadores de calor están unidos a la carcasa exterior estacionaria, la energía térmica se transfiere eficientemente al entorno externo o a la carcasa del motor. Esto evita la acumulación de calor interno que degrada el rendimiento magnético durante ciclos operativos prolongados.
Al ensamblar o inspeccionar estas unidades en la fábrica, los técnicos generalmente verifican los siguientes componentes principales:
La carcasa exterior del estator que contiene las bobinas de cobre enrolladas con precisión.
El conjunto del rotor interno está equipado con imanes permanentes de alta resistencia.
Los rodamientos de bolas de alta resistencia soportan el eje del rotor en ambos extremos.
El conjunto de sensores integrado o codificador montado cerca de la extensión del eje trasero.
La conmutación es el proceso de cambiar la corriente en los devanados del estator para generar un campo magnético que gira continuamente. En un motor de corriente continua sin escobillas , un circuito de accionamiento reemplaza el sistema mecánico de escobillas y conmutador. Este inversor o controlador electrónico dicta la secuencia de conmutación de fases. Al sincronizar con precisión el flujo de corriente hacia las bobinas estacionarias en función de la posición exacta del rotor, el controlador crea una atracción magnética que obliga al rotor a girar suavemente sin ningún contacto físico entre las piezas eléctricas en movimiento. Este enfoque electrónico permite ajustes dinámicos de sincronización y límites de corriente sobre la marcha.
La conmutación electrónica precisa requiere que el controlador conozca la posición exacta del rotor en todo momento. Los diferentes mecanismos de retroalimentación satisfacen distintos requisitos de aplicación en diferentes industrias.
Basado en sensores (efecto Hall/sensores de polo magnético): Los sensores de polo magnético detectan la posición del rotor y transmiten estos datos al controlador. Este método garantiza un control preciso a baja velocidad, una secuencia de arranque altamente confiable y un par de arranque máximo bajo cargas pesadas.
Sin sensores (Back-EMF): los sistemas sin sensores dependen de la fuerza electromotriz generada en las bobinas del estator no energizadas para determinar la posición del rotor. Esto reduce la complejidad del cableado y el número de componentes, pero presenta limitaciones en los arranques a velocidad cero o baja, ya que la contraEMF solo se puede medir una vez que el motor está girando.
Retroalimentación de alta resolución (codificadores y solucionadores): para aplicaciones que exigen una precisión de posicionamiento submilimétrica, los codificadores y solucionadores ópticos o magnéticos se integran en servosistemas de circuito cerrado. Estos dispositivos proporcionan datos continuos de posición y velocidad de alta resolución al variador.
La vida útil de un motor con escobillas tradicional es inherentemente finita y está limitada principalmente por la degradación de las escobillas de carbón y el desgaste del conmutador. A medida que las escobillas se arrastran físicamente a través del conmutador para transferir corriente, se desintegran lentamente. Por el contrario, la vida útil de un motor de corriente continua sin escobillas suele estar limitada únicamente por el desgaste mecánico de sus cojinetes de bolas. Esta vida útil limitada de los rodamientos reduce drásticamente los intervalos de mantenimiento, lo que hace que la topología sin escobillas sea esencial para aplicaciones remotas, selladas o altamente inaccesibles donde el reemplazo rutinario de piezas es imposible.
Característica | Motor cepillado | Motor CC sin escobillas |
|---|---|---|
Método de conmutación | Mecánico (escobillas y conmutador) | Electrónica (Controlador/Inversor) |
Requisitos de mantenimiento | Alto (Reemplazo regular del cepillo) | Bajo (solo lubricación de rodamientos) |
Vida útil operativa | 1.000 - 3.000 horas | 10.000 - 20.000+ horas |
Riesgo de chispas | Alta (fricción en el conmutador) | Ninguno (sin contacto eléctrico físico) |
Rango de eficiencia | 70% - 80% | 85% - 95% |
Los motores con escobillas generan un importante calor inducido por la fricción y arcos eléctricos en el punto de contacto entre las escobillas y el conmutador. Este arco produce chispas. La total ausencia de chispas en un diseño sin escobillas ofrece profundas ventajas de seguridad. Permite que estos motores funcionen de forma segura en entornos explosivos, volátiles o de sala limpia donde las partículas en el aire o los gases combustibles plantean riesgos graves. Los ingenieros suelen especificar unidades sin escobillas para plantas de procesamiento químico e instalaciones de manipulación de granos exactamente por esta razón.
La densidad de potencia es una métrica fundamental en el diseño mecánico moderno. La ausencia de un conmutador mecánico voluminoso permite que un motor de CC sin escobillas alcance una mayor salida de par en un espacio mucho más compacto y liviano. El campo magnético generado por los devanados estacionarios interactúa directamente con los imanes permanentes de alta resistencia del rotor, entregando una potencia mecánica superior por centímetro cúbico de volumen del motor. Esta naturaleza compacta simplifica la integración en espacios reducidos de máquinas.
Estos motores funcionan constantemente dentro de un rango de eficiencia del 85% al 95%. Este alto rendimiento se atribuye directamente a la falta de caída de voltaje entre las escobillas físicas y a la eliminación de la fricción mecánica. En aplicaciones portátiles, móviles o remotas, esta alta eficiencia extiende directamente la vida útil de la batería, lo que permite que los dispositivos funcionen por más tiempo con una sola carga y al mismo tiempo generan menos calor residual. Menos calor residual significa disipadores de calor más pequeños y pesos generales del sistema más livianos.
Las características lineales de velocidad-par de este tipo de motor brindan a los ingenieros un rendimiento altamente predecible. Los controladores electrónicos permiten una regulación exacta de la velocidad, perfiles rápidos de aceleración y desaceleración y una entrega de par constante en un amplio rango de velocidades. Este par uniforme evita el bloqueo bajo cargas variables y garantiza un funcionamiento suave incluso a bajas RPM. Los controladores avanzados pueden incluso asignar perfiles de par personalizados para operaciones de mecanizado específicas.
La eliminación de la fricción mecánica del cepillo reduce drásticamente el ruido audible, lo que hace que el motor funcione de manera excepcionalmente silenciosa. Además, la ausencia de arcos eléctricos reduce significativamente la interferencia electromagnética. Este perfil de baja EMI hace que el motor de CC sin escobillas sea muy adecuado para entornos médicos, científicos y de telecomunicaciones sensibles donde el ruido eléctrico puede alterar la instrumentación delicada o dañar las líneas de transmisión de datos.
En el sector de la automatización, estos motores accionan máquinas CNC, brazos robóticos multieje y vehículos guiados automatizados. Estas aplicaciones exigen un posicionamiento preciso, ciclos de trabajo continuos y una integración perfecta con reductores planetarios para manejar cargas industriales pesadas de manera confiable. La capacidad de mantener la posición con precisión sin sobrecalentarse es una gran ventaja en la fábrica.
La ingeniería automovilística moderna depende en gran medida de la tecnología sin escobillas. Son estándar en bombas de refrigeración de vehículos eléctricos, ventiladores HVAC y sistemas de dirección asistida. Su confiabilidad a largo plazo y su alta eficiencia bajo cargas variables garantizan que los sistemas del vehículo funcionen de manera óptima sin agotar innecesariamente la batería de tracción principal. Manejan las fuertes vibraciones y cambios de temperatura del compartimiento del motor con facilidad.

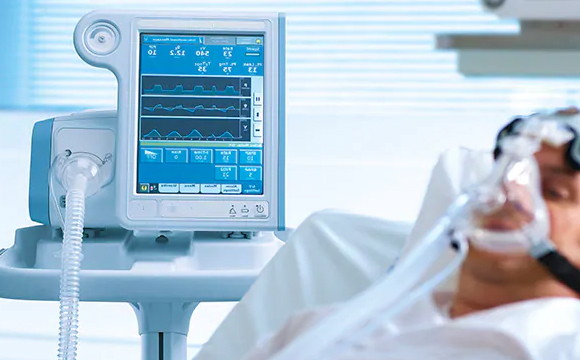

Las aplicaciones médicas exigen controles ambientales estrictos. Las herramientas quirúrgicas, las máquinas CPAP y las centrífugas de laboratorio utilizan estos motores porque ofrecen poco ruido, un tamaño compacto y cero generación de partículas. La falta de polvo de carbón procedente de los cepillos degradantes es fundamental para mantener entornos operativos estériles y prevenir la contaminación en las salas blancas.
En el espacio de consumo, dominan los vehículos aéreos no tripulados, los discos duros de las computadoras y las herramientas eléctricas inalámbricas de primera calidad. Las principales limitaciones de diseño en estos campos son la relación potencia-peso y la optimización de la batería, las cuales se abordan perfectamente con la topología sin escobillas. Los fabricantes de drones dependen completamente de los rápidos tiempos de respuesta de estos motores para mantener la estabilidad del vuelo en condiciones turbulentas.
Seleccionar el motor correcto requiere un marco rígido para evaluar el par continuo frente al pico, la velocidad base, el voltaje de funcionamiento y las condiciones ambientales, como las clasificaciones IP. Los ingenieros deben hacer coincidir la curva de par-velocidad específica del motor con el perfil de carga exacto de la aplicación para evitar el bloqueo o el sobrecalentamiento durante la operación. Un análisis de carga exhaustivo evita el subdimensionamiento, que conduce a fallas prematuras, o el sobredimensionamiento, que desperdicia espacio y presupuesto.
Un motor de corriente continua sin escobillas no puede funcionar sin un controlador electrónico de velocidad o un controlador de motor adecuado. Los equipos de ingeniería deben evaluar las ventajas y desventajas entre los controladores integrados, que ahorran espacio y simplifican la implementación, y los controladores externos, que ofrecen una mejor disipación del calor y parámetros de control altamente personalizables para perfiles de movimiento complejos. Las unidades externas suelen ser las preferidas para los sistemas sincronizados de varios ejes.
Muchas aplicaciones requieren un par elevado a bajas velocidades. En lugar de sobredimensionar el bastidor del motor, los ingenieros suelen acoplar el motor con un reductor, como engranajes planetarios, rectos o helicoidales. Esta integración mecánica multiplica la salida de torque mientras mantiene el espacio total del sistema compacto y liviano. Es necesaria una alineación adecuada durante el acoplamiento para evitar la carga lateral de los cojinetes del motor.
Los variadores electrónicos son muy susceptibles a la sobrecarga térmica, la entrada de humedad y los picos de alto voltaje. Para mitigar estos riesgos, especifique clasificaciones IP apropiadas para todos los gabinetes, implemente aislamiento térmico para los componentes electrónicos y garantice una protección sólida del circuito utilizando componentes como diodos TVS y límites estrictos de sobrecorriente. También son obligatorias técnicas de conexión a tierra adecuadas para proteger los microprocesadores sensibles dentro del disco.
Las unidades sin sensores pueden experimentar fluctuaciones, vacilaciones en el arranque o fluctuaciones del par en el arranque debido a una retroalimentación insuficiente de los campos electromagnéticos cuando el rotor está estacionario. Para resolver esto, utilice motores con sensores para aplicaciones que requieran un par de arranque alto o un posicionamiento preciso a baja velocidad. Alternativamente, implemente algoritmos vectoriales avanzados de control orientado al campo para suavizar la entrega de torque y mejorar la estabilidad a baja velocidad.
Los imanes permanentes de alta resistencia utilizados en el rotor a menudo se basan en neodimio y otros materiales de tierras raras, que están sujetos a limitaciones y volatilidad en la cadena de suministro. Si la aplicación permite un factor de forma ligeramente mayor, evalúe materiales magnéticos alternativos como la ferrita. De lo contrario, consiga acuerdos con proveedores a largo plazo para estabilizar la disponibilidad de componentes y proteger los programas de producción de una escasez repentina de materiales.
Un motor de CC sin escobillas es una solución ideal para aplicaciones que exigen alta eficiencia, control preciso, larga vida útil y mantenimiento mínimo. Al comprender sus principios operativos, diseño estructural y requisitos de aplicación, los ingenieros y fabricantes pueden seleccionar la solución de motor más adecuada para un rendimiento confiable y energéticamente eficiente.
Acerca de Ritzcher
Ritscher es un fabricante confiable de motores eléctricos y soluciones de accionamiento personalizadas, que ofrece motores de CC sin escobillas, motores de CA, motores de engranajes y productos de movimiento de precisión de alta calidad para aplicaciones industriales, comerciales y domésticas. Con una amplia experiencia en ingeniería y experiencia global en OEM, Ritscher ofrece soluciones de motores confiables y energéticamente eficientes adaptadas a diversos requisitos de aplicaciones.
Evalúe el par, la velocidad y el ciclo de trabajo de su aplicación antes de seleccionar un motor.
Elija el controlador y el sistema de retroalimentación adecuados para un control preciso del motor.
Considere los requisitos de gestión térmica y protección ambiental durante el diseño del sistema.
Haga coincidir el motor con la caja de cambios y el sistema de transmisión adecuados para maximizar la eficiencia.
Antes de seleccionar un motor de CC sin escobillas, evalúe cuidadosamente los requisitos de rendimiento, el entorno operativo, la estrategia de control y los objetivos de confiabilidad a largo plazo de su aplicación para lograr el mejor rendimiento general del sistema.
R: La vida útil normalmente está limitada únicamente por los cojinetes mecánicos y el aislamiento del devanado. Dependiendo del perfil de carga y las condiciones ambientales, estos motores frecuentemente superan las 10.000 a 20.000 horas de funcionamiento continuo.
R: Sí. A diferencia de los motores con escobillas que pueden funcionar directamente con una simple fuente de alimentación de CC, un motor sin escobillas requiere estrictamente un controlador electrónico para secuenciar la corriente y realizar el proceso de conmutación.
R: El mayor costo inicial de los componentes se debe al uso de imanes permanentes de tierras raras, procesos de fabricación de bobinados de precisión y la absoluta necesidad de un circuito de accionamiento electrónico externo o integrado.
R: Los motores sin escobillas suelen alcanzar eficiencias entre el 85% y el 95%. Por el contrario, los motores con escobillas generalmente funcionan con una eficiencia del 75% al 80% debido a la fricción de las escobillas y la caída de voltaje resultante.
R: Un controlador sin sensores mide la fuerza electromotriz generada en las bobinas del estator no energizadas a medida que el rotor magnético gira a su lado. Esta retroalimentación eléctrica permite que el variador calcule la posición exacta del rotor sin sensores Hall físicos.
