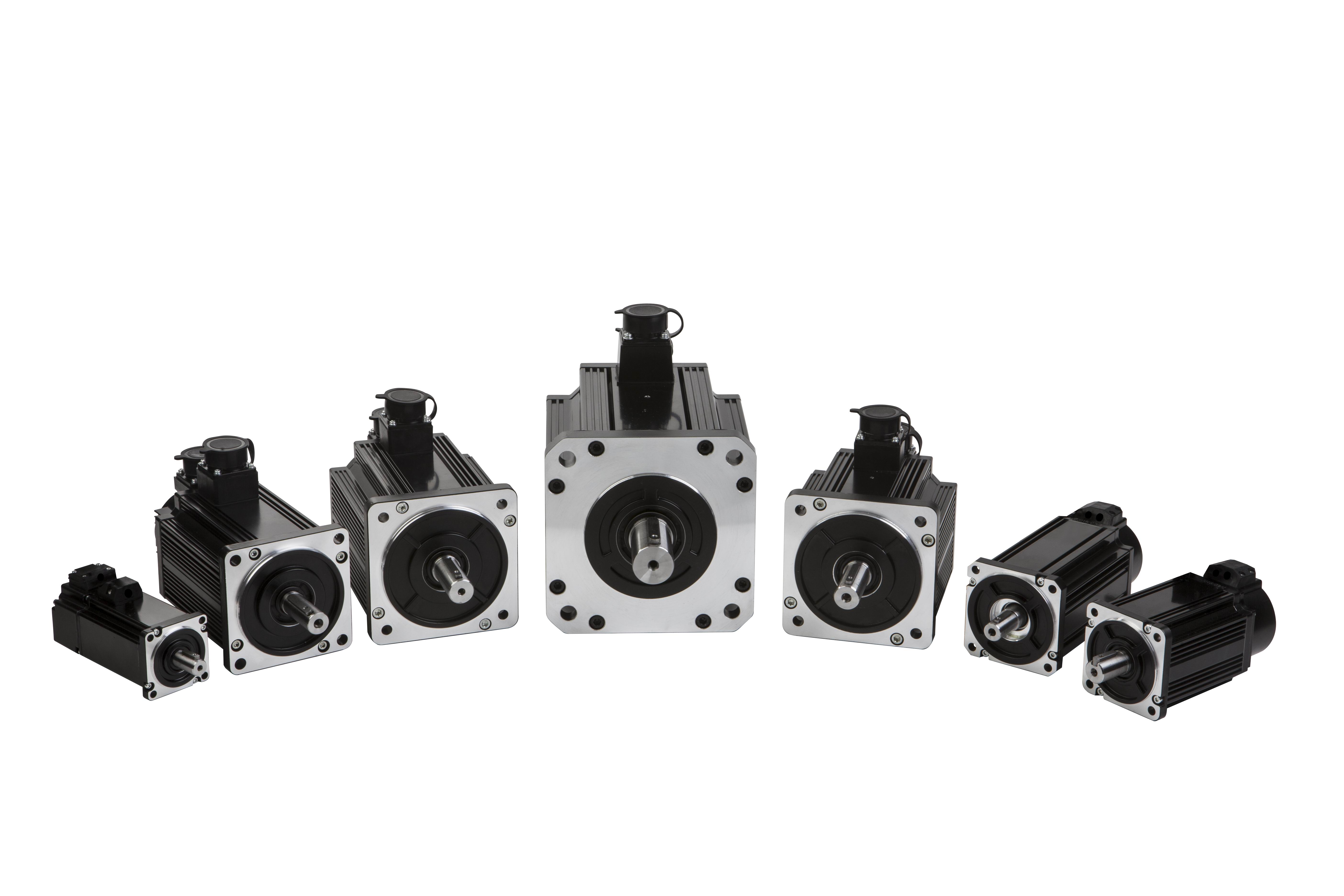

En la automatización industrial y la robótica de precisión, el control del movimiento no puede depender de la aproximación. El posicionamiento exacto, la velocidad y el par no son negociables. Especificar una tecnología de motor incorrecta o un actuador de tamaño inadecuado provoca errores de posicionamiento, fallos térmicos y tiempos de inactividad graves del sistema. Comprender la mecánica fundamental de un servomotor es sólo la base. Esta guía desglosa cómo funcionan estos sistemas, cómo se comparan con soluciones alternativas de control de movimiento y los estrictos criterios de ingeniería necesarios para evaluar y especificar la unidad adecuada para su aplicación. Analizaremos las realidades mecánicas de la retroalimentación de circuito cerrado, la adaptación de inercia y los factores ambientales que dictan la supervivencia del hardware en la fábrica.
Un servomotor no es una clase específica de motor, sino más bien un sistema de circuito cerrado que combina un motor, un dispositivo de retroalimentación y un controlador para lograr un control preciso de la posición, velocidad y aceleración angular o lineal.
Los servomotores industriales se diferencian fundamentalmente de los servos PWM de aficionados, ya que dependen de codificadores o resolutores avanzados para la corrección de errores en tiempo real en lugar de un simple control de modulación de ancho de pulso.
Los servomotores se pueden clasificar en configuraciones rotativas (eje giratorio) y lineales (accionamiento directo traslacional/push-pull) según la salida mecánica requerida.
Seleccionar el servomotor correcto requiere una adaptación rigurosa de la inercia; un desajuste de inercia entre la carga y el motor es la causa principal del rendimiento deficiente del sistema y la inestabilidad de la sintonización.
Si bien los costos iniciales son más altos que los de los motores paso a paso de circuito abierto, los servosistemas brindan un torque de alta velocidad, eficiencia energética y respuesta dinámica superiores, lo que reduce los costos operativos a largo plazo en entornos de alto rendimiento.
Tabla de contenido
Los ingenieros suelen combinar motores eléctricos estándar con servosistemas. Un motor estándar simplemente gira cuando se aplica energía. Un servosistema actúa de forma inteligente. Requiere un circuito de retroalimentación para funcionar. Esta ventaja de circuito cerrado es lo que separa la automatización de precisión de la mecanización básica. Cuando ordena un ángulo de eje específico, el sistema verifica que el eje realmente alcanzó ese ángulo.
Los sistemas de circuito cerrado monitorean y corrigen continuamente la posición, la velocidad y la aceleración. Los sistemas de bucle abierto ejecutan comandos a ciegas. Si un motor de circuito abierto choca contra una obstrucción física, pierde su posición. Un sistema de circuito cerrado detecta el error al instante. Compensa aumentando la corriente para superar el obstáculo o provoca una falla para proteger la transmisión mecánica.
El término 'servo' deriva del vocablo latino servus , que significa ayudante o esclavo. Indica un sistema que actúa estrictamente de acuerdo con las entradas de comando. Los gobernadores mecánicos de las primeras máquinas de vapor evolucionaron con el tiempo hasta convertirse en los sistemas electrónicos de circuito cerrado que utilizamos hoy en día. La fabricación industrial moderna se basa completamente en este concepto para lograr una precisión repetible.
Normalmente encontrará dos configuraciones mecánicas en el taller:
Servos rotativos: Son motores convencionales. Convierten la energía eléctrica en movimiento de rotación del eje. Se conectan a cajas de engranajes, correas de distribución o husillos de bolas para accionar transportadores y juntas robóticas.
Servos lineales: actúan como motores planos de accionamiento directo. Convierten la energía eléctrica directamente en fuerza lineal de traslación. Empujan o tiran de piezas sin desgaste de la transmisión mecánica, eliminando por completo el juego.
También es fundamental separar las unidades industriales de las variantes para aficionados. Los servos estándar para aficionados PWM de 3 cables alimentan juguetes básicos y robótica educativa. Carecen de la durabilidad para un funcionamiento continuo. Los sistemas industriales de servomotores manejan altos voltajes. Impulsan centros de mecanizado CNC, robótica pesada y líneas de embalaje de alta velocidad donde un fallo significa detener la producción.
La unidad motora realiza la conversión electromecánica de energía eléctrica en movimiento rotacional o lineal. El estator genera un campo magnético giratorio. El rotor sigue este campo para producir par. Esta interacción permite un control preciso de los perfiles de movimiento. Puede gestionar las curvas de posición, velocidad y aceleración con una repetibilidad exacta.
Las aplicaciones industriales favorecen en gran medida los servomotores de CA. No tienen escobillas, manejan corrientes de alta sobretensión y sirven como estándar industrial para cargas pesadas. Los servomotores de CC pueden ser con o sin escobillas. Por lo general, funcionan con batería y consumen menos corriente, lo que los hace adecuados para robótica móvil y vehículos guiados automatizados (AGV).
El mecanismo de retroalimentación rastrea la posición y velocidad exactas del eje. Envía estos datos de vuelta al controlador. Sin este componente, el sistema funciona a ciegas. La elección del dispositivo de retroalimentación dicta la resiliencia ambiental de todo el eje.
Los codificadores ópticos ofrecen una precisión increíblemente alta. Utilizan un disco de vidrio y una fuente de luz para leer la posición. Sin embargo, siguen siendo sensibles al polvo, el aceite y las fuertes vibraciones. Los resolutores magnéticos son resistentes. Utilizan devanados de cobre y campos magnéticos. Toleran perfectamente las altas temperaturas y los duros entornos industriales, aunque sacrifican una pequeña cantidad de resolución absoluta.
Los codificadores vienen en variedades absolutas e incrementales. Los codificadores absolutos recuerdan su posición exacta incluso después de un corte de energía. Los codificadores incrementales requieren una secuencia de inicio cada vez que enciende la máquina. La retroalimentación absoluta ahorra un tiempo de recuperación crítico en máquinas complejas de múltiples ejes.
El servoaccionamiento actúa como el músculo del sistema. Traduce señales de comando de bajo voltaje del controlador en voltaje y corriente de alta potencia. El variador entrega esta potencia directamente a los devanados del motor. Ajusta la corriente cientos de veces por segundo para mantener la trayectoria del objetivo. Los variadores modernos también manejan funciones de seguridad locales como Safe Torque Off (STO).
El controlador de movimiento actúa como cerebro de la operación. Calcula trayectorias de ruta y ejecuta bucles PID (Proporcional-Integral-Derivada). El controlador compara constantemente la posición objetivo con la posición real informada por el codificador. Minimiza este error para mantener la máquina funcionando sin problemas. En sistemas multieje, el controlador sincroniza varios motores para realizar movimientos interpolados complejos.
Los fabricantes de máquinas prefieren cada vez más los servosistemas integrados. Estas unidades contienen el motor, el codificador y el variador en un solo chasis. Este enfoque todo en uno reduce significativamente los requisitos de cableado. También reduce el tamaño del gabinete eléctrico, lo cual es muy deseable en diseños de máquinas compactas.
Sin embargo, las unidades integradas enfrentan limitaciones térmicas. La electrónica de accionamiento se encuentra directamente sobre la carcasa caliente del motor. El calor es el enemigo de la electrónica de estado sólido. Además, si el disco falla, a menudo es necesario reemplazar toda la unidad integrada. Esto limita la flexibilidad del mantenimiento y requiere almacenar repuestos más caros.
Las configuraciones tradicionales se basan en configuraciones modulares. El motor se monta en el bastidor de la máquina. El convertidor se encuentra de forma remota en un armario eléctrico climatizado. Esta separación maximiza el rendimiento térmico y la flexibilidad del hardware. Puede cambiar una transmisión defectuosa sin desatornillar el motor de la transmisión mecánica.
La desventaja es el cableado complejo. Debe tender cables de alimentación pesados y cables de retroalimentación sensibles a lo largo de la máquina. Esto aumenta la vulnerabilidad a las interferencias electromagnéticas (EMI) y requiere un espacio sustancial en el gabinete. Los carriles para cables deben tener el tamaño adecuado para soportar el radio de curvatura de múltiples cables gruesos.
Los ingenieros debaten con frecuencia entre tecnologías servo y paso a paso. Comprender sus diferencias fundamentales evita costosas aplicaciones erróneas. Los motores paso a paso son excelentes para tareas sencillas y de baja velocidad. Los servos dominan los entornos dinámicos y de alta velocidad.
Los motores paso a paso pierden par rápidamente a altas velocidades. Un servomotor mantiene una curva de par plana en todo su rango operativo. Los servos consumen corriente proporcional a la carga, lo que los hace altamente eficientes. Los motores paso a paso consumen una corriente máxima continua, lo que los hace propensos a sobrecalentarse incluso cuando están parados.
Los servosistemas manejan perfiles rápidos de aceleración y desaceleración sin esfuerzo. No pierden el sincronismo. Los que hacen pasos corren el riesgo de saltarse pasos ante cambios repentinos de carga. Si un paso a paso se salta un paso, el controlador nunca lo sabe, arruinando todo el ciclo de mecanizado o empaquetado. Esto hace que los servos sean obligatorios para aplicaciones dinámicas y de alta velocidad.
Característica | Sistema de servomotor | Sistema de motor paso a paso |
|---|---|---|
Arquitectura de control | Circuito cerrado (se requiere retroalimentación) | Bucle abierto (normalmente sin retroalimentación) |
Torque de alta velocidad | Excelente (mantiene una curva de torsión plana) | Deficiente (el par cae significativamente a alta velocidad) |
Eficiencia Energética | Alto (consume corriente sólo según sea necesario) | Bajo (consume corriente máxima constante) |
Respuesta dinámica | Alto (Maneja cambios rápidos de carga fácilmente) | Bajo (propenso a estancarse o saltarse pasos) |
Generación de calor | Bajo a moderado (dependiente de la carga) | Alto (la corriente constante genera exceso de calor) |
Debe calcular tanto el par continuo (RMS) como el par máximo. El par continuo representa la carga que el motor puede soportar indefinidamente sin sobrecalentarse. El par máximo es la fuerza máxima disponible para ráfagas cortas de aceleración o desaceleración.
Lea siempre atentamente la curva velocidad-par del motor. Asegúrese de que el estado de ejecución normal de su aplicación se encuentre de manera segura dentro de la zona de operación continua. Depender del par máximo durante demasiado tiempo provocará fallas térmicas. Dimensionar un motor basándose únicamente en el par máximo garantiza una falla prematura del estator.
La coincidencia de inercia dicta la estabilidad del sistema. Debe comparar la inercia de la carga con la inercia del rotor. Una carga masiva unida a un rotor diminuto crea un sistema incontrolable. El motor tendrá dificultades para detener la carga, lo que provocará un sobregiro y una oscilación graves.
Apunte a una relación de inercia entre 1:1 y 5:1 para aplicaciones altamente dinámicas como robots de recogida y colocación. Puede aumentar esto hasta 10:1 para aplicaciones estables y de baja respuesta, como transportadores pesados. Una mala adaptación de inercia garantiza resonancia, sobreimpulso severo e imposibilidad de sintonización. No se puede corregir una mala relación de inercia con parámetros de software.
Evalúe las clasificaciones de IP (protección de ingreso) para su entorno específico. Los suelos de fábrica estándar suelen requerir IP54. El procesamiento de alimentos requiere clasificaciones IP65 o IP67 para sobrevivir a los lavados químicos a alta presión. Los entornos explosivos, como silos de cereales o plantas químicas, exigen estrictas certificaciones ATEX.
Los requisitos de refrigeración también dictan la selección del motor. La convección natural funciona para trabajos livianos. Las cargas pesadas y continuas requieren ventiladores de aire forzado o camisas de refrigeración líquida para evitar la degradación del estator. La refrigeración líquida permite una densidad de potencia mucho mayor en un marco físico más pequeño.
Su servoaccionamiento debe comunicarse sin problemas con los PLC existentes. Evalúe los requisitos de integración con antelación. La sincronización multieje exige redes industriales deterministas. Los protocolos estándar incluyen EtherCAT, PROFINET, Ethernet/IP y SERCOS. Elija el protocolo que coincida con su arquitectura de control general para evitar comprar costosos módulos de puerta de enlace.
Los servosistemas requieren un ajuste preciso de los bucles de control. Las ganancias Proporcional, Integral y Derivada deben coincidir exactamente con la carga mecánica. Las unidades modernas cuentan con capacidades de ajuste automático. Inicia una rutina y el variador sacude el motor para calcular la carga.
Sin embargo, el autoajuste a menudo falla en cargas complejas y no lineales. Los ejes verticales con tendencia gravitacional o los sistemas con alta fricción confunden los algoritmos de autoajuste. Los ingenieros deben intervenir con frecuencia para ajustar manualmente los filtros y las configuraciones de ganancia para eliminar la resonancia. Comprender los diagramas de Bode y la respuesta de frecuencia es una habilidad necesaria para la sintonización avanzada.
La degradación de la señal entre el codificador y el variador es un punto de falla importante. La EMI puede corromper los datos de retroalimentación y provocar un comportamiento errático del motor. Un motor podría saltar repentinamente o vibrar violentamente si se interrumpe la señal del codificador. Debe implementar estrategias estrictas de mitigación.
Utilice técnicas de conexión a tierra adecuadas. Implemente cables blindados y asegúrese de que el blindaje esté conectado correctamente en ambos extremos. Separe siempre las líneas eléctricas de alto voltaje de las líneas de señal sensibles en sus bandejas de cables. Las soluciones de un solo cable están ganando popularidad. Combinan potencia y retroalimentación en un cable fuertemente blindado. Esto reduce los puntos de falla mecánica en las vías de cable en movimiento.
El cumplimiento mecánico destruye el rendimiento del servo. El juego en las cajas de cambios, el estiramiento de las correas y los acoplamientos flexibles introducen retrasos. El circuito de retroalimentación detecta estos retrasos y los sobrecompensa, lo que hace que el motor oscile. Asegúrese de que su transmisión mecánica sea lo más rígida posible para mantener un circuito de retroalimentación estable. Los sistemas de transmisión directa eliminan estos problemas, pero requieren motores mucho más grandes para generar el par necesario sin ventaja mecánica.
Un servomotor es la solución de control de movimiento ideal para aplicaciones que requieren alta precisión, respuesta rápida y control de circuito cerrado confiable. Al evaluar cuidadosamente el par, la inercia, los protocolos de comunicación y los requisitos de instalación, los ingenieros pueden maximizar el rendimiento, la eficiencia y la confiabilidad a largo plazo de la máquina.
