Vistas:0 Autor:Editor del sitio Hora de publicación: 2026-07-28 Origen:Sitio
El cambio de ingeniería hacia un control de movimiento de alta eficiencia y bajo mantenimiento se está acelerando. Las estrictas regulaciones energéticas y la demanda de una densidad de potencia compacta impulsan este cambio en múltiples sectores. Seleccionar la topología de motor adecuada es una decisión crítica para cualquier proyecto de control de movimiento. Especificar el motor incorrecto puede provocar fallas prematuras, producción térmica excesiva o costos operativos inflados debido a requisitos complejos de transmisión. El análisis probadas de motores de CC sin escobillas de aplicaciones en industrias exigentes proporciona un marco confiable. Este marco valida la selección de motores, el tamaño, la configuración del rotor y la integración del controlador para el desarrollo de nuevos productos. Examinaremos cómo funcionan estos motores bajo cargas continuas, entornos de alta vibración y límites térmicos estrictos para ayudarlo a diseñar mejores sistemas.
Dominio entre rendimiento y peso: los motores BLDC ofrecen relaciones superiores entre par y peso, lo que los convierte en la opción predeterminada para aplicaciones con espacio limitado, como dispositivos médicos y aeroespaciales.
Costo del ciclo de vida versus inversión inicial: si bien el costo inicial de los motores BLDC y sus controladores electrónicos es más alto que el de las alternativas con escobillas, la eliminación del desgaste de las escobillas reduce drásticamente el mantenimiento a largo plazo, el tiempo de inactividad y las tasas de fallas.
Precisión de control: la integración de sensores de efecto Hall o algoritmos avanzados sin sensores permite un control exacto de la velocidad y la posición, fundamental en CNC y robótica.
Dimensionamiento y configuración específicos de la aplicación: una implementación exitosa requiere evaluar la disipación térmica, los requisitos de torque continuo versus máximo, el diseño del rotor (Inrunner versus Outrunner) y la protección contra el ingreso ambiental (clasificaciones IP).
Tabla de contenido
Definir los requisitos operativos básicos es el primer paso para determinar si es necesario un motor BLDC en lugar de motores de inducción de CA, CC con escobillas o motores paso a paso. Las aplicaciones que requieren un funcionamiento continuo a alta velocidad, límites térmicos estrictos o eficiencia alimentada por batería a menudo exigen la tecnología BLDC. El diseño inherente de estos motores aborda directamente las limitaciones mecánicas y eléctricas que se encuentran en las topologías de motores más antiguas. Debe evaluar el perfil de carga específico, el ciclo de trabajo y las limitaciones ambientales antes de comprometerse con una arquitectura de motor.
La conmutación electrónica se traduce en cero arcos, reducción de interferencias electromagnéticas (EMI) y operación segura en ambientes volátiles. Los imanes permanentes montados en el rotor se traducen en una mejor disipación del calor a través de la carcasa del estator, lo que permite potencias nominales continuas más altas. El calor se escapa de manera más eficiente porque las bobinas generadoras de calor están ubicadas en el estator exterior estacionario, directamente acoplado a la carcasa del motor. Esta ventaja térmica permite a los ingenieros forzar el motor con más fuerza sin exceder los valores nominales de temperatura de aislamiento.
Los ingenieros deben abordar la principal barrera de entrada: la necesidad de un controlador de velocidad electrónico (ESC) complejo o un motor. Este requisito aumenta la complejidad de la arquitectura del sistema y el costo inicial de la lista de materiales. Sin embargo, los beneficios operativos a menudo superan estos obstáculos iniciales. Para justificar la especificación, considere los siguientes criterios de evaluación:
Calcule el par continuo requerido y el par máximo para el perfil de carga de la aplicación.
Determine la envoltura física máxima permitida y las restricciones de peso.
Evaluar el ambiente térmico y los mecanismos de enfriamiento disponibles (convección, conducción o enfriamiento líquido).
Evalúe el rango de velocidad requerido y la necesidad de un control preciso de la posición o la velocidad.
Analice las limitaciones de las fuentes de energía, particularmente para los sistemas móviles que funcionan con baterías.
El mecanizado CNC requiere un movimiento preciso y repetible y estabilidad a alta velocidad. Las aplicaciones modernas de motores de corriente continua sin escobillas en este campo mantienen un par constante en un amplio rango de velocidades. Esta consistencia evita la vibración de la herramienta y la degradación del acabado superficial, lo que garantiza piezas mecanizadas de alta calidad. Las unidades de husillo dependen de las capacidades de altas RPM de los motores BLDC internos para lograr velocidades de corte óptimas para diversos materiales. La falta de fricción del cepillo permite que estos husillos funcionen continuamente entre 10 000 y 40 000 RPM sin sobrecalentarse ni requerir mantenimiento frecuente.
Las unidades de alimentación utilizan las características de control precisas de los motores BLDC para posicionar la herramienta de corte con precisión. Al integrar codificadores de alta resolución, el controlador del motor puede compensar las variaciones de carga en tiempo real. Esta respuesta dinámica es esencial para operaciones complejas de mecanizado multieje donde la precisión de la interpolación dicta la tolerancia final de la pieza.
La robótica y los AGV tienen una necesidad crítica de alta densidad de potencia para maximizar la capacidad de carga útil y al mismo tiempo minimizar la huella física del robot. Los motores BLDC desempeñan un papel vital en la conservación de la batería para la automatización móvil, ampliando el tiempo de actividad operativa y reduciendo la frecuencia de carga. En los brazos robóticos articulados, los motores suelen estar integrados directamente en las articulaciones. Este enfoque de transmisión directa elimina el juego asociado con las cajas de engranajes, lo que mejora la precisión y la repetibilidad del posicionamiento.
En el caso de los AGV, los motores de tracción deben ofrecer un par de arranque elevado para superar la fricción estática cuando están completamente cargados. Los motores BLDC con sensor proporcionan el control de baja velocidad y la salida de par necesarios para una aceleración suave. La eficiencia de la conmutación electrónica garantiza que la energía de la batería se convierta en trabajo mecánico con una pérdida térmica mínima, maximizando la autonomía del vehículo por carga.
Hay un cambio notable de la inducción de CA a BLDC en el bombeo de velocidad variable y el manejo de materiales. Los estándares de cumplimiento energético impulsan este cambio, ya que las ganancias de eficiencia del BLDC en ciclos de trabajo continuo reducen significativamente el consumo de energía. Los sistemas transportadores se benefician del amplio rango de control de velocidad, lo que permite a los operadores ajustar el rendimiento dinámicamente según las demandas de producción.
En el manejo de fluidos, las bombas BLDC de velocidad variable ofrecen un control de flujo superior en comparación con las válvulas estranguladoras utilizadas con motores de CA de velocidad fija. La velocidad del motor se ajusta electrónicamente para que coincida con el requisito de flujo exacto, lo que reduce la tensión mecánica en las tuberías y minimiza el desperdicio de energía. En estas aplicaciones se emplean con frecuencia algoritmos de control sin sensores para eliminar la necesidad de sensores de efecto Hall vulnerables en entornos húmedos.
Tipo de aplicación | Requisito del motor primario | Ventaja BLDC | Estrategia de control |
|---|---|---|---|
Husillo CNC | Altas RPM, bajo descentramiento | Sin fricción del cepillo, alto límite térmico | Control vectorial sin sensores |
Tracción AGV | Torque de arranque alto | Alta densidad de potencia, eficiencia de la batería | Sensorizado (efecto Hall) |
Bombeo de fluidos | Caudal variable | Eficiencia energética en cargas parciales | Sin sensores (Back-EMF) |
En el sector automovilístico, los motores BLDC se utilizan mucho en sistemas de tracción de vehículos eléctricos, direcciones asistidas y compresores HVAC. Los ingenieros deben evaluar la gestión térmica y las capacidades de frenado regenerativo al integrar estos motores en las transmisiones de vehículos. Los motores de tracción requieren un par máximo enorme para la aceleración y una potencia alta y continua para circular por carretera. Las camisas de refrigeración líquida suelen estar integradas en la carcasa del estator para gestionar el inmenso calor generado durante las cargas máximas.
Los sistemas auxiliares de los vehículos eléctricos también dependen de aplicaciones de motores de CC sin escobillas para reducir las cargas parásitas en la batería principal. Los sistemas de dirección asistida eléctrica (EPS) utilizan motores BLDC para proporcionar asistencia variable según la velocidad del vehículo y el ángulo de dirección. El rápido tiempo de respuesta del motor garantiza una sensación de dirección natural y consume potencia sólo cuando se aplica la dirección. Los compresores eléctricos HVAC funcionan independientemente de la velocidad del vehículo, lo que permite un control climático óptimo de la cabina incluso cuando el vehículo está parado.
Las aplicaciones aeroespaciales exigen relaciones estrictas entre peso y empuje. Los motores BLDC proporcionan la densidad de potencia necesaria para lograr el vuelo. También se cumplen los requisitos de confiabilidad y redundancia, dada la durabilidad de los diseños sin escobillas en entornos de alta vibración. Las configuraciones Outrunner son el estándar para los drones multirrotor porque generan un alto par a menores RPM, lo que les permite girar grandes hélices de manera eficiente sin engranajes reductores pesados.
En el sector aeroespacial comercial, los motores BLDC accionan superficies de control de vuelo, despliegan el tren de aterrizaje y accionan los ventiladores de ventilación de la cabina. La eliminación de las escobillas elimina el riesgo de formación de arcos a gran altura donde el aire es escaso. Además, las características de desgaste predecibles de los rodamientos permiten una programación de mantenimiento precisa, lo que reduce el riesgo de fallas en vuelo.
La alta relación par-peso permite cargas útiles más pesadas en aplicaciones de drones.
Los diseños Outrunner eliminan la necesidad de cajas de cambios pesadas e ineficientes.
El funcionamiento sin escobillas evita la formación de arcos a gran altitud en entornos aeroespaciales.
El frenado regenerativo en los vehículos eléctricos recupera energía cinética para ampliar la autonomía de la batería.
El funcionamiento independiente de los sistemas auxiliares mejora la eficiencia general del vehículo.
Los estándares energéticos regulatorios dictan el uso de componentes de alta eficiencia en los sistemas HVAC. Los sopladores BLDC de velocidad variable reducen el ruido acústico y mejoran la precisión del control del clima en comparación con los motores con escobillas de una sola velocidad. Al modular continuamente la velocidad del ventilador, el sistema mantiene una temperatura interior constante sin los molestos ciclos de encendido/apagado asociados con las unidades HVAC tradicionales.
Los compresores impulsados por motores BLDC ofrecen beneficios similares. La capacidad de velocidad variable permite que el compresor coincida exactamente con la carga de enfriamiento. Esto reduce el consumo de energía durante condiciones de carga parcial y minimiza el desgaste de los componentes mecánicos. El controlador electrónico también proporciona diagnósticos avanzados, monitorea el consumo de corriente y las temperaturas de funcionamiento para predecir posibles fallas antes de que ocurran.
Los entornos médicos necesitan una EMI baja para evitar interferencias con equipos de monitoreo sensibles. La alta confiabilidad no es negociable. Los motores BLDC esterilizables en autoclave están diseñados para soportar ciclos de esterilización repetidos, lo que los hace ideales para herramientas quirúrgicas. Estos motores cuentan con compuestos de encapsulado especializados y sellos herméticos para proteger los devanados del estator y los materiales magnéticos del vapor a alta presión y de productos químicos corrosivos.
En los equipos de soporte vital, como ventiladores y bombas de sangre, el control preciso de la velocidad y la baja vibración de los motores BLDC son fundamentales. Los motores deben funcionar continuamente durante miles de horas sin que se degrade su rendimiento. En estas aplicaciones a menudo se prefiere el control sin sensores para minimizar la cantidad de cables y conexiones internos, aumentando así la confiabilidad general del sistema.
Las aplicaciones modernas de motores de corriente continua sin escobillas han revolucionado los electrodomésticos de consumo de alta gama, incluidas aspiradoras inalámbricas, secadores de pelo de alta velocidad y lavadoras inteligentes. Los beneficios para el consumidor incluyen una reducción drástica del ruido acústico, perfiles de producto compactos y una duración prolongada de la batería en dispositivos inalámbricos. Las altas capacidades de RPM de los motores Inrunner permiten que las aspiradoras generen una enorme potencia de succión con un tamaño muy pequeño.
Las lavadoras utilizan motores BLDC de transmisión directa para eliminar correas y poleas. Esto reduce el ruido mecánico, disminuye la vibración durante el ciclo de centrifugado y permite un control preciso del movimiento del tambor para optimizar el rendimiento de limpieza para diferentes tipos de telas. La eficiencia del motor también ayuda a que los electrodomésticos alcancen calificaciones de estrellas energéticas más altas.
La electrónica de precisión requiere control de microvibraciones, longevidad extrema y velocidades de rotación exactas. Los motores BLDC proporcionan la consistencia de 7200 RPM necesaria para un almacenamiento de datos confiable en unidades de disco duro. El motor del husillo debe mantener una estabilidad de velocidad absoluta para permitir que los cabezales de lectura/escritura sigan los sectores de datos con precisión. Los rodamientos fluidodinámicos se utilizan a menudo junto con la tecnología BLDC para eliminar por completo el descentramiento mecánico y el ruido acústico.
Las configuraciones Inrunner colocan el rotor dentro del estator, ofreciendo altas velocidades de rotación (RPM) y baja inercia. Este diseño es ideal para aplicaciones de alta velocidad como taladros médicos y husillos CNC. La baja inercia del rotor permite una rápida aceleración y desaceleración, lo cual es fundamental en perfiles de movimiento altamente dinámicos. La disipación de calor es sencilla porque el estator está en contacto directo con la carcasa exterior del motor.
Las configuraciones Outrunner colocan el rotor fuera del estator, proporcionando un diámetro de producción de torque más alto y RPM más bajas. Esto es ideal para aplicaciones de transmisión directa, como hélices de drones y bujes de bicicletas eléctricas. El mayor radio del entrehierro genera más torque para una determinada cantidad de flujo magnético. Sin embargo, los outrunners suelen tener una mayor inercia, lo que los hace menos adecuados para aplicaciones que requieren cambios rápidos de velocidad.
Característica | BLDC inrunner | BLDC superador |
|---|---|---|
Ubicación del rotor | Dentro del estator | Fuera del estator |
Capacidad de velocidad | Muy alto (hasta 100k+ RPM) | Bajo a Medio |
Salida de par | Más bajo (a menudo requiere engranajes) | Alto (adecuado para accionamiento directo) |
Inercia del rotor | Bajo (respuesta dinámica rápida) | Alto (velocidad estable, respuesta lenta) |
Disipación de calor | Excelente (el estator toca la carcasa) | Moderado (el estator es interno) |
Utilice la operación con sensor (efecto Hall) para un par de arranque alto y control de baja velocidad, común en vehículos eléctricos y robótica. Los sensores Hall proporcionan retroalimentación absoluta de la posición del rotor al controlador, asegurando que las fases correctas del estator estén energizadas incluso a velocidad cero. Esto evita que se enganchen y se calen durante los arranques con cargas pesadas.
Utilice el funcionamiento sin sensores (back-EMF) para cargas continuas de alta velocidad donde el cableado del sensor introduce puntos de falla, como en bombas y drones. Los controladores sin sensores estiman la posición del rotor midiendo la fuerza electromotriz generada en las bobinas del estator no energizadas. Este método es muy confiable a gran velocidad, pero tiene problemas a RPM cero o muy bajas porque la señal back-EMF es demasiado débil para medirla con precisión.
Es esencial hacer coincidir la curva de par-velocidad del motor con el perfil de carga de la aplicación. Debe calcular el par cuadrático medio (RMS) para todo el ciclo de trabajo para garantizar que el motor no se sobrecaliente durante el funcionamiento continuo. También se deben evaluar los requisitos de par máximo para garantizar que el motor pueda manejar fases de aceleración o picos de carga repentinos sin desmagnetizar el rotor.
La selección de voltaje afecta el consumo de corriente y el tamaño de los cables, lo que influye en el diseño general del sistema y la estrategia de gestión térmica. Los voltajes más altos del sistema permiten una corriente más baja para lograr la misma salida de potencia mecánica. Una corriente más baja reduce el calentamiento resistivo (pérdidas I^2R) en los devanados del estator y los MOSFET del controlador, lo que mejora la eficiencia general del sistema.
La desmagnetización térmica de imanes permanentes en condiciones de pérdida es un riesgo importante. Mitigue esto especificando grados de imán apropiados, como variantes de neodimio de alta temperatura (NdFeB con clasificaciones SH o UH), e integrando monitoreo térmico activo dentro del controlador del variador. Si los imanes exceden su temperatura Curie, perderán permanentemente su flujo magnético, destruyendo la capacidad de torsión del motor.
Se debe abordar el desgaste mecánico y eléctrico, como el daño por corriente en los cojinetes y la falla del aislamiento del devanado del estator debido a la conmutación PWM de alta frecuencia. Mitigue estos problemas utilizando rodamientos aislados o híbridos cerámicos y especificando los motores con filtros dv/dt adecuados. La conmutación de alta frecuencia puede provocar un acoplamiento capacitivo entre el estator y el rotor, lo que provoca un mecanizado por descarga eléctrica (EDM) dentro de los rodamientos.
Las fallas en la integración del controlador se pueden evitar asociándose con proveedores que ofrecen paquetes de motores y variadores preajustados o soporte de integración integral. La inductancia del motor y las frecuencias de conmutación del controlador no coincidentes pueden provocar una ondulación excesiva de la corriente, ruido acústico y un sobrecalentamiento rápido.
Seleccionar el motor BLDC adecuado requiere una comprensión clara de los requisitos de control, velocidad, eficiencia, gestión térmica y par de su aplicación. La evaluación de estos factores en las primeras etapas del proceso de diseño ayuda a mejorar la confiabilidad del sistema, reducir los costos de mantenimiento y maximizar el rendimiento a largo plazo en una amplia gama de aplicaciones de motores de CC sin escobillas.
Acerca de Ritzcher
Ritscher es un fabricante profesional especializado en motores eléctricos de alto rendimiento para aplicaciones industriales, comerciales y domésticas. Con una amplia experiencia en motores de CC sin escobillas, motores de CA, motores de engranajes y soluciones de accionamiento personalizadas, Ritscher ofrece productos confiables y energéticamente eficientes que cumplen con los exigentes requisitos de los clientes OEM globales.
Defina el par, la velocidad y el ciclo de trabajo requeridos antes de seleccionar un motor BLDC.
Compare diseños internos y externos según los requisitos de rendimiento de su aplicación.
Elija control con sensor o sin sensor según el par de arranque y las condiciones de funcionamiento.
Evalúe la gestión térmica y la compatibilidad del controlador para garantizar la confiabilidad a largo plazo.
Antes de seleccionar un motor BLDC, evalúe cuidadosamente el entorno de su aplicación, los requisitos de control, la fuente de alimentación y los objetivos de rendimiento para lograr la mejor eficiencia y vida útil.

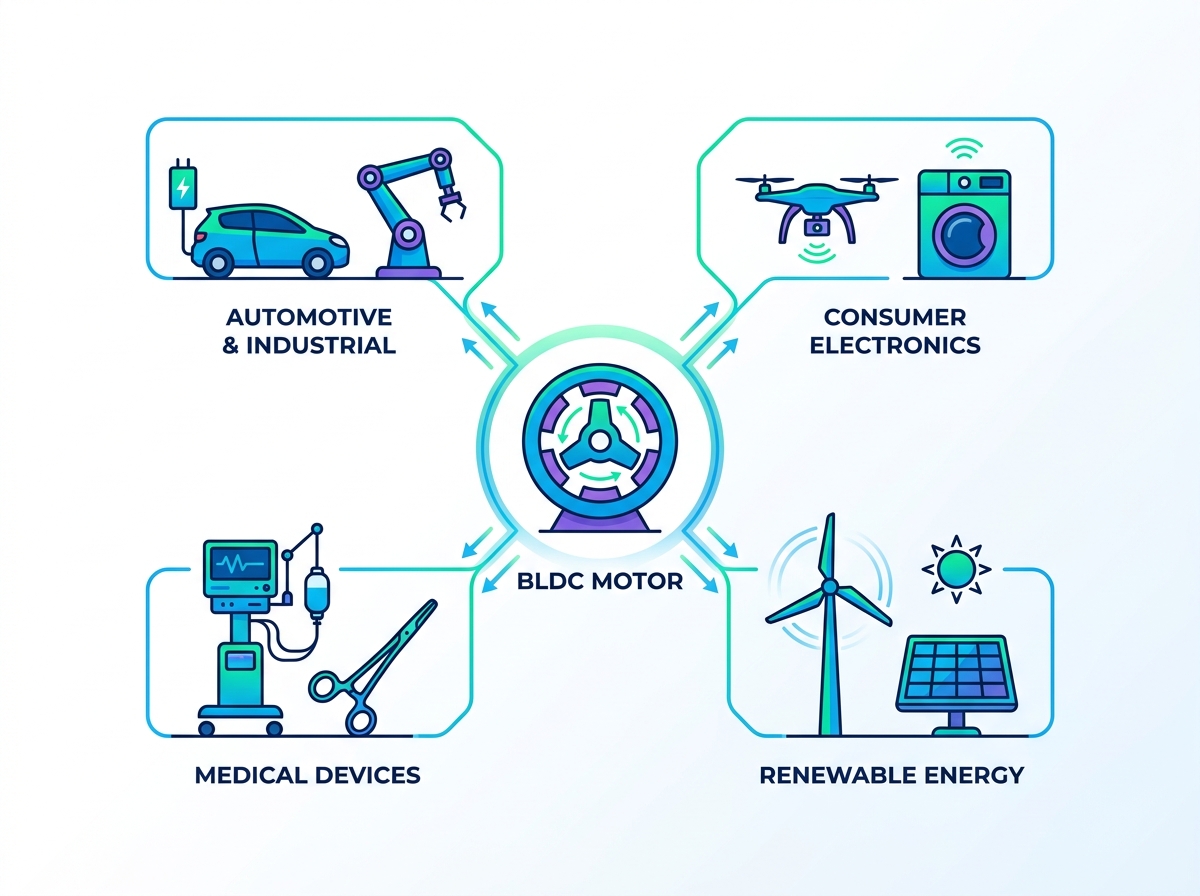

R: Las aplicaciones comunes incluyen automatización industrial, vehículos eléctricos (EV), sistemas HVAC, dispositivos médicos, electrodomésticos y componentes aeroespaciales. Se eligen siempre que se requiere alta eficiencia, larga vida útil y control preciso de la velocidad.
R: Los motores BLDC eliminan el desgaste de las escobillas, lo que resulta en un menor mantenimiento, una interferencia electromagnética (EMI) minimizada y una mayor eficiencia térmica. La ausencia de cepillos también permite velocidades de rotación mucho más altas y un funcionamiento más seguro en entornos volátiles.
R: No. Un motor BLDC requiere un controlador electrónico para secuenciar las fases del estator mediante conmutación electrónica. El controlador actúa como el cerebro y determina cuándo energizar bobinas específicas según la posición del rotor.
R: Un Inrunner tiene un rotor interno diseñado para alta velocidad y baja inercia, lo que lo hace muy sensible. Un Outrunner tiene un rotor externo diseñado para un alto par a velocidades más bajas, lo que lo hace ideal para aplicaciones de transmisión directa.
R: Los motores con sensores utilizan sensores de efecto Hall para un control preciso del par a baja velocidad y un arranque confiable bajo carga. Los motores sin sensores utilizan detección de EMF inverso para simplificar la alta velocidad, lo que reduce la complejidad del cableado y los posibles puntos de falla.
R: Calcule el par RMS continuo, el par máximo y la adaptación inercial. Luego, haga coincidir la curva de par-velocidad del motor con el perfil de carga específico, asegurando que el motor funcione dentro de sus límites térmicos continuos durante el ciclo de trabajo.
R: Sí. Su disipación de calor superior, la ausencia de fricción de los cepillos y su alta confiabilidad operativa los hacen muy adecuados para servicio continuo. Los devanados del estator están acoplados directamente a la carcasa, lo que permite una excelente gestión térmica.
