La creciente demanda de un control de movimiento preciso y repetible en la automatización industrial obliga a los ingenieros a evaluar rigurosamente las tecnologías de motores más allá de las selecciones de servo predeterminadas. Especificar la tecnología de control de movimiento incorrecta da como resultado sistemas sobrediseñados con requisitos de hardware inflados o máquinas de bajo rendimiento plagadas de pasos perdidos, resonancia y problemas térmicos. Comprender las realidades mecánicas de las aplicaciones de motores paso a paso evita estos costosos fallos de diseño.
Esta guía proporciona un marco técnico para evaluar las capacidades de los motores paso a paso, detallando dónde destacan, dónde fallan y cómo alinear las especificaciones del motor con los requisitos exactos de automatización. Al examinar los principios físicos, las necesidades de precisión y las limitaciones ambientales, puede tomar decisiones informadas que optimicen el rendimiento y la confiabilidad de la máquina en la fábrica.
Eficiencia de costo a precisión: los motores paso a paso ofrecen un par de retención excepcional y un posicionamiento repetible a bajas velocidades sin el costo o la complejidad de los sistemas de retroalimentación de circuito cerrado.
Límites de aplicación: Ideal para cargas predecibles y velocidades inferiores a 2000 RPM; Las cargas altamente dinámicas o los requisitos de alta velocidad generalmente requieren servoalternativas.
Mitigación de riesgos: una implementación exitosa requiere una adaptación precisa de la inercia y una gestión de la resonancia (mediante micropasos o amortiguadores) para evitar paradas y pasos perdidos.
Tendencias de integración: los motores paso a paso integrados modernos (motor, variador y controlador en una unidad) están reduciendo el espacio del gabinete y la complejidad del cableado en arquitecturas de automatización descentralizadas.
Tabla de contenido
La elección de la construcción de motor adecuada dicta el rendimiento básico de todas las aplicaciones de motores paso a paso . Los motores paso a paso híbridos (HB) combinan las propiedades magnéticas de los motores de imán permanente y de reluctancia variable. Ofrecen alto par y alta resolución, lo que los convierte en la opción estándar para entornos industriales exigentes. Su construcción permite ángulos de paso precisos, normalmente de 1,8° o 0,9°, lo que se traduce en una excelente precisión posicional sin codificadores externos.

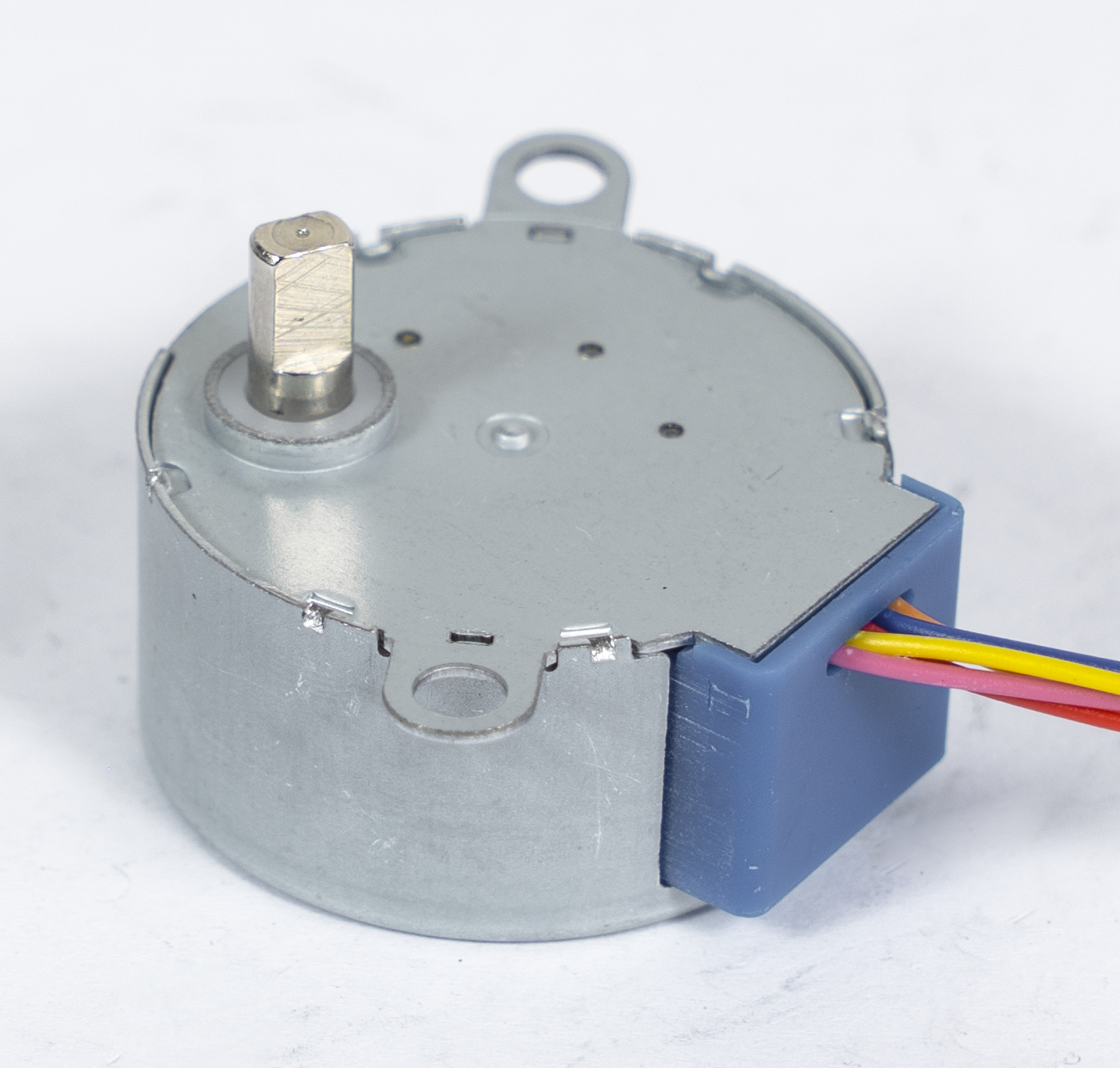

Los motores paso a paso "Tin-Can" de imán permanente (PM) están diseñados para aplicaciones comerciales de menor precisión. Utilizan un rotor de imán permanente y operan con ángulos de paso más grandes, generalmente entre 7,5° y 15°. Si bien carecen de la resolución y el torque de los modelos híbridos, su fabricación simplificada los hace adecuados para bienes de consumo de gran volumen donde no es necesaria una precisión extrema.
Los motores paso a paso de reluctancia variable (VR) funcionan en entornos de alta velocidad y bajo torque que requieren un torque de retención magnético nulo cuando están desenergizados. El rotor está hecho de hierro dulce y el movimiento se genera mediante la atracción magnética entre los dientes del estator y el rotor. Estos motores siguen siendo útiles en escenarios específicos donde es necesario girar libremente ante una pérdida de energía.
Tipo de motor | Ángulo de paso típico | Torque de retención | Caso de uso principal |
|---|---|---|---|
Híbrido (HB) | 0,9° - 1,8° | Alto | Automatización industrial, CNC, impresión 3D |
Imán permanente (PM) | 7,5° - 15° | Bajo a Medio | Electrónica de consumo, compuertas HVAC. |
Reluctancia variable (VR) | 5° - 15° | Bajo | Aplicaciones que necesitan marcha libre |
Establecer una línea base de necesidades de resolución requiere analizar la transmisión mecánica. Un ángulo de paso estándar de 1,8° proporciona 200 pasos por revolución, mientras que un ángulo de paso de 0,9° produce 400 pasos. La elección depende de la resolución mecánica requerida de la carga impulsada. Los motores de mayor resolución ofrecen un funcionamiento más suave a bajas velocidades, pero sacrifican el par a alta velocidad debido a una mayor inductancia.
La evaluación de la necesidad de posicionamiento absoluto versus conteo incremental de pasos determina la arquitectura de control. Los sistemas paso a paso de bucle abierto se basan en un conteo incremental desde una posición inicial conocida. Si la aplicación no puede tolerar ninguna incertidumbre con respecto a la verdadera posición de la carga después de un ciclo de energía o una posible parada, se debe integrar un codificador absoluto, cambiando el diseño hacia el control de circuito cerrado.
Calcule el recorrido lineal por revolución del motor según el paso del husillo o el diámetro de la polea.
Divida el recorrido lineal por los pasos por revolución del motor para encontrar la resolución de referencia.
Tenga en cuenta la configuración de micropasos para determinar la resolución teórica final.
Mida el juego mecánico en el sistema para asegurarse de que no exceda la tolerancia requerida.
Analizar la curva de par del motor paso a paso es fundamental para el dimensionamiento. Los motores paso a paso producen su par más alto a velocidad cero (par de mantenimiento) y experimentan una rápida degradación del par a medida que aumenta la velocidad. Esta característica dicta que los motores paso a paso son más adecuados para aplicaciones de velocidad baja a media donde es beneficioso un par de arranque alto. Empujar un paso a paso más allá de su rango de velocidad óptimo resulta en una parada inmediata.
Calcular los requisitos de par continuo versus pico para la carga específica garantiza un dimensionamiento adecuado. A diferencia de los servos, que manejan sobrecargas máximas a corto plazo, los motores paso a paso deben dimensionarse para manejar el par máximo absoluto requerido durante todo el perfil de movimiento, incluidas la aceleración y la fricción, sin detenerse. Los ingenieros suelen aplicar un margen de seguridad del 20 % al 30 % por encima del par máximo calculado.
La determinación de las limitaciones del tamaño del bastidor NEMA dentro del diseño de la máquina dicta las dimensiones físicas del motor. Los tamaños estándar van desde NEMA 8 (muy compacto) hasta NEMA 42 (grande, alto torque). El espacio disponible a menudo restringe el tamaño máximo del motor, lo que requiere un equilibrio cuidadoso entre el factor de forma y la salida de par requerida.
Es necesario evaluar los requisitos de disipación térmica porque los motores paso a paso consumen toda la corriente incluso cuando están parados para mantener el par de retención. Esta generación de corriente constante genera un calor significativo. Se debe diseñar en la máquina una ventilación adecuada, rutas de enfriamiento conductoras o soportes de aislamiento térmico para evitar el sobrecalentamiento del motor y fallas prematuras de los cojinetes.
Los motores paso a paso dominan estos campos debido al posicionamiento predecible de bucle abierto y la sincronización de múltiples ejes. La capacidad de coordinar con precisión el movimiento en los ejes X, Y y Z sin costosos circuitos de retroalimentación mantiene el hardware de la máquina manejable y al mismo tiempo ofrece la precisión requerida para el mecanizado y la impresión. La naturaleza determinista de los pulsos escalonados garantiza que varios ejes alcancen sus coordenadas objetivo simultáneamente.
Los requisitos específicos de la aplicación a menudo exigen una alta resolución de micropasos para eliminar artefactos superficiales (bandas Z) en la fabricación aditiva. El movimiento suave y continuo es esencial para obtener acabados superficiales de alta calidad, lo que hace que las unidades de micropasos avanzadas sean una necesidad en las impresoras 3D modernas. Las unidades deben manejar altas frecuencias de pulso para mantener la velocidad mientras se realizan micropasos.
Los casos de uso incluyen bombas dispensadoras de fluidos, pipetas automáticas y bandejas de manipulación de muestras. Estas aplicaciones requieren un control volumétrico exacto y un posicionamiento confiable para manejar muestras biológicas sensibles o reactivos químicos precisos. Un paso omitido en una bomba de jeringa se traduce directamente en una dosis incorrecta, lo que hace que el tamaño del motor y el control de la resonancia sean primordiales.
Los factores de decisión se centran en el requisito de un par de retención sin deriva, un bajo ruido acústico y factores de forma compactos NEMA 8/11. Los entornos médicos exigen un funcionamiento silencioso y el tamaño compacto permite la integración en analizadores de mesa y equipos de diagnóstico portátiles. Los motores paso a paso proporcionan el par de sujeción necesario para mantener las pipetas estacionarias durante la transferencia de fluidos sin oscilaciones.
Los casos de uso abarcan máquinas etiquetadoras, tablas indexadoras y mecanismos de ajuste de formato. Estos sistemas requieren movimientos confiables y repetitivos para mantener un alto rendimiento en las líneas de empaque. La capacidad de ejecutar movimientos rápidos y cortos repetidamente sin sobrecalentarse hace que los motores paso a paso sean muy efectivos para aplicaciones de indexación.
Los factores de decisión destacan las capacidades de arranque/parada rápidas y el par alto a baja velocidad para una indexación precisa sin cajas de cambios. Las configuraciones de pasos de accionamiento directo simplifican el diseño mecánico, reducen el mantenimiento y mejoran la precisión de la indexación en comparación con los enlaces mecánicos complejos. La eliminación de la caja de cambios elimina el juego, mejorando la precisión general de la estación de etiquetado o llenado.
Los casos de uso involucran robots de coordenadas cartesianas, mecanismos de giro/inclinación de cámaras y etapas de inspección óptica. Estas aplicaciones requieren un posicionamiento estable y preciso para tareas de inspección, montaje o obtención de imágenes. La rigidez mecánica del sistema depende en gran medida de la capacidad del motor para mantener una posición frente a fuerzas externas.
Los factores de decisión enfatizan la rigidez del eje del motor en reposo y la eliminación de oscilaciones/vibraciones (comunes en los servos) para una alineación óptica estable. Los escalones se bloquean firmemente en su posición, proporcionando una plataforma estable para cámaras de alta resolución u operaciones de ensamblaje delicadas. Esta quietud absoluta es necesaria para obtener imágenes de larga exposición o alineación con láser submicrónico.
Los casos de uso incluyen mecanismos de alimentación de papel, sistemas de traducción de cabezales de impresión, unidades de disco óptico y mecanismos de venta automatizados. Se trata de aplicaciones de gran volumen en las que la simplicidad y la confiabilidad del hardware son primordiales. Los motores deben funcionar durante años sin mantenimiento ni recalibración.
Los factores de decisión se centran en la alta confiabilidad, el funcionamiento sin mantenimiento y la electrónica del controlador simplificada. La simplicidad del control paso a paso de bucle abierto lo convierte en la opción ideal para estos omnipresentes dispositivos. La falta de escobillas significa que el motor dura más que los componentes mecánicos que impulsa.
La comparación de hardware implica evaluar los costos iniciales de los componentes, el tiempo de puesta en servicio y la complejidad del cableado. Los sistemas paso a paso generalmente tienen costos iniciales más bajos y un cableado más simple, ya que no requieren cables codificadores en configuraciones de circuito abierto. La puesta en marcha es más rápida ya que no hay bucles PID que ajustar, lo que permite a los técnicos poner las máquinas en funcionamiento rápidamente.
Identificar la trampa del exceso de ingeniería es necesario para un diseño eficiente de la máquina. La especificación de servos para tareas de carga predecible y de baja velocidad infla innecesariamente el presupuesto de hardware y agrega complejidad. Si un paso a paso puede cumplir los requisitos de par y velocidad de manera confiable, es la opción más eficiente para la aplicación.
Característica | Motor paso a paso (bucle abierto) | Motor de servomotor |
|---|---|---|
Torque a baja velocidad | Excelente | De pobre a regular (requiere caja de cambios) |
Rendimiento de alta velocidad | Deficiente (caída rápida del par) | Excelente (mantiene el torque) |
Posición de espera | Perfectamente estable (sin caza) | Puede vacilar o cazar |
Complejidad de la puesta en servicio | Bajo (no se requiere sintonización) | Alto (requiere ajuste PID) |
La ventaja tradicional del bucle abierto radica en la simplicidad, que no requiere sintonización y ofrece un comportamiento determinista. El controlador envía pulsos de paso y el motor se mueve en consecuencia. Esta simplicidad reduce la sobrecarga de software y los costos de hardware, lo que lo hace ideal para aplicaciones donde la carga es constante y es poco probable que se produzcan atascos.
El auge de los motores paso a paso de circuito cerrado proporciona un término medio. Agregar codificadores a los motores paso a paso permite que la unidad corrija los pasos omitidos sin la complejidad total de un servosistema. Este enfoque aumenta la confiabilidad en aplicaciones con cargas variables y al mismo tiempo mantiene las ventajas del torque a baja velocidad de la tecnología paso a paso. También permite que la unidad reduzca la corriente de espera, lo que reduce la generación de calor.
La comparación de los perfiles de consumo de corriente revela diferencias significativas en el comportamiento térmico. Los motores paso a paso consumen corriente constante independientemente de la carga, mientras que los servos consumen corriente proporcional a la carga. Esto significa que los motores paso a paso consumen más energía y generan más calor durante los períodos de inactividad, lo que requiere consideraciones de diseño específicas para la disipación de calor.
En los conjuntos de automatización compactos es necesario evaluar el impacto del calor del motor en los componentes sensibles adyacentes. El calor generado por los motores paso a paso puede afectar los componentes electrónicos cercanos o alterar las dimensiones de los componentes mecánicos de precisión mediante la expansión térmica. Los ingenieros deben dirigir el aire de refrigeración o utilizar roturas térmicas para aislar el calor del motor del resto de la máquina.
El posicionamiento punto a punto permite una coordinación rápida y precisa entre las coordenadas cartesianas de destino. Este modo es fundamental para máquinas pick-and-place y enrutadores CNC donde se requiere moverse con rapidez y precisión entre ubicaciones específicas. El controlador calcula el número exacto de pulsos necesarios para llegar al destino.
El control continuo de velocidad y rotación implica el accionamiento constante de líneas transportadoras, rodillos y bombas rotativas. Los motores paso a paso destacan por mantener una rotación precisa y a baja velocidad sin la necesidad de complejos circuitos de retroalimentación de velocidad. La velocidad está estrictamente dictada por la frecuencia de pulso del controlador.
Los micropasos y la interpolación crean caminos ultrasuaves en la impresión 3D y los barridos de la cámara. Al dividir los pasos completos en incrementos más pequeños, los micropasos reducen la vibración y permiten realizar contornos de alta resolución. Este modo requiere variadores capaces de modular la corriente con precisión en los devanados del motor.
El movimiento oscilante y recíproco maneja el hisopo mecánico repetitivo, la mezcla y el accionamiento de válvulas. Las rápidas capacidades de inversión de los motores paso a paso los hacen ideales para estas tareas repetitivas. La falta de escobillas hace que los cambios rápidos de dirección no provoquen desgaste eléctrico.
La retención síncrona de alto par actúa como freno electrónico o suspensión para ejes verticales o cargas en voladizo. El par de retención inherente de un paso a paso evita que las cargas caigan cuando está parado, lo que a menudo elimina la necesidad de frenos mecánicos. Esto simplifica el diseño mecánico de los actuadores del eje Z.
El micropaso divide los pasos fundamentales para suavizar la rotación y reducir la vibración mecánica. Al modular la corriente en las bobinas del motor usando formas de onda seno/coseno, el rotor se puede colocar entre ubicaciones de paso completo. Esto reduce significativamente la dureza del funcionamiento a baja velocidad y empuja las frecuencias de resonancia fuera del rango de funcionamiento normal.
La compensación implica comprender la reducción no lineal del par incremental a medida que aumenta la resolución de micropasos. Si bien los micropasos mejoran la suavidad, el par disponible para pasar de un micropaso al siguiente es una fracción del par del paso completo. Los ajustes altos de micropasos (p. ej., 1/256) no aumentan la precisión práctica bajo carga, ya que el motor carece del par incremental para superar la fricción estática.
La evaluación de unidades todo en uno (motor + variador + controlador + interfaz de bus de campo) revela ventajas significativas para el diseño de máquinas modernas. Estas unidades integradas agilizan la arquitectura de automatización al distribuir la inteligencia de control directamente al punto de movimiento, en lugar de centralizarla en un gran gabinete de control.
Los beneficios para los fabricantes de máquinas incluyen una huella reducida del gabinete eléctrico, la eliminación de largos recorridos de cables de alimentación/codificador y una gestión EMI simplificada. Menos cables significan menos susceptibilidad al ruido eléctrico y menores costos de instalación. El paquete integrado también reduce la cantidad de componentes que se deben obtener y almacenar.
Las macros de software y los protocolos de red (EtherCAT, PROFINET, CANopen) permiten una integración PLC perfecta. Los motores paso a paso integrados se pueden controlar a través de redes industriales estándar, lo que simplifica la programación y el diagnóstico dentro del sistema de automatización más amplio. El PLC simplemente envía posiciones y velocidades objetivo a través de la red, descargando la generación de pulsos al variador integrado.
Las causas fundamentales del estancamiento incluyen picos repentinos de carga, exceso del par de extracción o perfiles de aceleración agresivos. Debido a que los motores paso a paso de bucle abierto no pueden detectar errores de posición, una parada resulta en una pérdida de sincronización entre el controlador y la carga física. El controlador continúa enviando impulsos, pero el motor permanece estacionario, arruinando el proceso.
La mitigación implica implementar aceleración en curva S, utilizar unidades paso a paso de circuito cerrado o sobredimensionar el motor en un margen de seguridad del 20 al 30 %. Las curvas en S suavizan las transiciones de aceleración, reduciendo la demanda de par máximo y minimizando el riesgo de calarse. El tamaño adecuado garantiza que el motor tenga suficiente reserva de par para soportar fricciones inesperadas o variaciones de carga.
Es necesario identificar la frecuencia de resonancia natural del sistema de carga del motor para un funcionamiento estable. Los motores paso a paso son propensos a generar resonancia a velocidades específicas (normalmente entre 100 y 200 RPM), lo que puede provocar vibraciones graves y pérdida de par, lo que provoca que se omitan pasos. Si el motor funciona continuamente en esta zona de resonancia, eventualmente se detendrá.
Las estrategias de mitigación incluyen amortiguadores mecánicos, acoplamientos elastoméricos o unidades con algoritmos antirresonancia avanzados. Los modernos controladores paso a paso digitales monitorean activamente la contraEMF del motor e inyectan cambios de fase para suprimir las frecuencias de resonancia, lo que garantiza un funcionamiento estable en todo el rango de velocidades.
No se puede subestimar la importancia crítica de la relación de inercia carga-rotor. Apuntar a una proporción de 1:1 a 10:1 para los steppers garantiza un control sensible y estable. Los altos desajustes de inercia dificultan que el motor controle la carga durante la aceleración y desaceleración, lo que provoca sobrepasos y zumbidos.
Las consecuencias de un desajuste grave de la inercia incluyen movimientos erráticos, tiempos de asentamiento prolongados e inestabilidad del control. La selección adecuada de la caja de cambios o el ajuste de la relación de transmisión mecánica pueden ayudar a optimizar la coincidencia de inercia y mejorar el rendimiento del sistema. Una caja de cambios reduce la inercia de la carga reflejada por el cuadrado de la relación de transmisión, lo que la convierte en una poderosa herramienta para igualar la inercia.
Las aplicaciones de motores paso a paso continúan desempeñando un papel esencial en la automatización industrial, donde se requiere un posicionamiento preciso, un par de retención confiable y un control de movimiento rentable. Seleccionar el tipo de motor y la estrategia de control adecuados garantiza una mayor productividad, una mayor confiabilidad y menores costos operativos a largo plazo.
Acerca de Ritzcher
Ritscher es un fabricante profesional de productos de control de movimiento que ofrece motores paso a paso, servomotores, motores CC sin escobillas, motores de engranajes y soluciones de accionamiento personalizadas para automatización industrial y aplicaciones OEM. Con tecnología de fabricación avanzada y amplia experiencia en ingeniería, Ritscher ofrece soluciones de motores confiables y energéticamente eficientes que ayudan a los clientes a construir equipos de automatización de alto rendimiento.
Evalúe la velocidad, el par, la precisión de posicionamiento y el entorno operativo de su aplicación antes de seleccionar un motor.
Elija entre sistemas de circuito abierto y de circuito cerrado según los requisitos de confiabilidad y rendimiento.
Optimice el tamaño del motor, la adaptación de inercia y el control de resonancia para un funcionamiento estable.
Verifique las interfaces de comunicación y los requisitos de instalación durante la integración del sistema.
Antes de seleccionar un motor paso a paso para su aplicación, evalúe cuidadosamente las características de su carga, el perfil de movimiento, las condiciones ambientales y los requisitos de expansión futuros para garantizar el mejor rendimiento y confiabilidad a largo plazo.
R: Caída rápida del par a altas velocidades, consumo de corriente constante que genera calor y susceptibilidad a pérdida de pasos si la carga excede la capacidad del motor en configuraciones de circuito abierto.
R: Sí. Al agregar un codificador y una unidad de circuito cerrado, los sistemas paso a paso pueden verificar el posicionamiento, corregir los pasos perdidos y operar de manera más eficiente ajustando la corriente según la carga.
R: El cálculo requiere sumar el par de fricción, el par de aceleración y el par de carga, y luego aplicar un margen de seguridad (normalmente del 20% al 30%) para tener en cuenta las ineficiencias mecánicas.
R: Se pierden pasos cuando el par requerido excede el par disponible del motor a una velocidad determinada, a menudo debido a resonancia, aceleración rápida o atascos físicos. La prevención implica dimensionamiento adecuado, perfilado en curva S y unidades antirresonancia.
R: Debido a que no tienen escobillas, la vida útil está limitada principalmente por los rodamientos, que generalmente duran entre 10 000 y 20 000 horas de funcionamiento, dependiendo de las cargas radiales/axiales y las condiciones ambientales.
R: El par de retención es la fuerza de rotación necesaria para mover el eje del motor cuando está estacionario y encendido. El par de extracción es el par máximo que el motor puede entregar a una velocidad específica sin detenerse.
