Vistas:0 Autor:Editor del sitio Hora de publicación: 2026-07-28 Origen:Sitio
La automatización industrial de alta velocidad y alta precisión se basa en un control de movimiento determinista. Seleccionar la tecnología de motor correcta sigue siendo una decisión de ingeniería estricta para cualquier instalación que actualice sus líneas de producción. Especificar demasiado el control de movimiento aumenta los gastos de capital y la complejidad de la programación sin ofrecer ganancias de rendimiento tangibles. Por el contrario, las especificaciones insuficientes conducen a resonancia mecánica, tolerancias perdidas y tiempos de estabilización inaceptables que obstaculizan células de fabricación enteras. Necesita un marco confiable para evaluar con precisión las aplicaciones de servomotores antes de comprometerse con una arquitectura de hardware. Esta guía proporciona una base técnica para evaluar estos sistemas en función de la dinámica de carga, los requisitos de ancho de banda y la integración de seguridad. Los compararemos con tecnologías alternativas y delinearemos estrategias probadas en campo para mitigar los riesgos de implementación en entornos de producción activos.
Dimensionamiento basado en la aplicación: la integración exitosa del servo requiere hacer coincidir la relación par-inercia del motor directamente con la carga mecánica y la respuesta dinámica requerida.
Compensaciones tecnológicas: Los sistemas servo brindan superioridad de circuito cerrado para cargas variables y altas velocidades, pero los motores paso a paso o los motores de inducción accionados por VFD pueden ofrecer un mejor retorno de la inversión para tareas predecibles, de baja velocidad o de trabajo continuo.
Seguridad e integración: las servoaplicaciones modernas exigen integración nativa con protocolos Ethernet industriales (EtherCAT, PROFINET) y funciones de seguridad integradas como Safe Torque Off (STO) para evitar fallas catastróficas del equipo durante paradas de emergencia.
Mitigación de riesgos: los puntos de falla más comunes en el despliegue de servos son el ajuste inadecuado, la resonancia mecánica no administrada y la gestión térmica inadecuada.
Tabla de contenido
Los ingenieros deben establecer métricas de referencia para justificar un servosistema de circuito cerrado frente a alternativas de circuito abierto. Los sistemas de circuito abierto a menudo fallan cuando la dinámica de carga cambia de manera impredecible durante el ciclo de una máquina. El control de circuito cerrado proporciona retroalimentación continua para corregir errores de posición y velocidad al instante. Debe definir los requisitos operativos exactos antes de seleccionar el hardware. Normalmente seguimos una secuencia estricta al evaluar un nuevo diseño mecánico.
Calcule la masa máxima de carga útil y el perfil de aceleración requerido.
Determine el error de seguimiento aceptable durante la fase más dinámica del movimiento.
Identifique la envoltura física disponible para el conjunto del motor y el reductor.
Mapee las condiciones ambientales ambientales, incluidos los picos de temperatura y las frecuencias de vibración.
La resolución de la retroalimentación dicta la máxima precisión de su máquina. Defina las especificaciones del codificador requeridas según sus límites de tolerancia. Un codificador estándar de 20 bits proporciona más de un millón de cuentas por revolución. Un codificador de 24 bits lleva esto más allá de dieciséis millones de cuentas. Haga coincidir esta resolución con el engranaje mecánico y la desviación física permitida en la carga. Una alta resolución no equivale automáticamente a una alta precisión si la transmisión mecánica sufre holgura o cumplimiento. Debe tener en cuenta la rigidez de las correas, husillos de bolas y acoplamientos al especificar el dispositivo de retroalimentación.
Tipo de codificador | Rango de resolución | Mejor entorno de aplicaciones | Tolerancia a la vibración |
|---|---|---|---|
óptico incremental | 10.000 - 100.000 RCP | Instalaciones limpias y con temperatura controlada. | Bajo |
Absoluto magnético | 16 bits a 20 bits | Suelos industriales sucios y polvorientos | Alto |
Absoluto óptico | 20 bits a 24 bits | Metrología de alta precisión y CNC | Moderado |
solucionador | Equivalente a 12 bits a 16 bits | Calor extremo, cargas de choque pesadas | muy alto |
El ancho de banda del bucle de control determina la rapidez con la que un sistema alcanza su posición objetivo y se estabiliza. Evalúe el ancho de banda requerido para su proceso específico. Los tiempos de asentamiento más rápidos se traducen directamente en un mayor rendimiento de la máquina. Los tiempos de ciclo reducidos se combinan en miles de operaciones para aumentar la productividad general de la planta. Al sintonizar un sistema en el campo, primero observamos el ancho de banda del bucle de velocidad. Un sistema mecánico rígido permite mayores ganancias de velocidad, lo que refuerza el bucle de posición. Si el bastidor de la máquina se flexiona, hay que desafinar la transmisión, sacrificando el tiempo de asentamiento para evitar la oscilación.
Las limitaciones espaciales a menudo dictan la selección del motor en el diseño de máquinas modernas. Evalúe la huella física disponible para los componentes de movimiento. La salida de alto par en una carcasa compacta permite una integración más estrecha de la máquina. Esto se vuelve crítico en configuraciones de múltiples ejes donde el peso y el volumen impactan directamente en la inercia del sistema. Por ejemplo, montar un motor pesado en el extremo de un brazo robótico aumenta drásticamente la inercia que debe superar el motor base. Con frecuencia especificamos motores de alta densidad con estatores segmentados para maximizar el factor de relleno de cobre, entregando más torque desde un tamaño de estructura más pequeño.

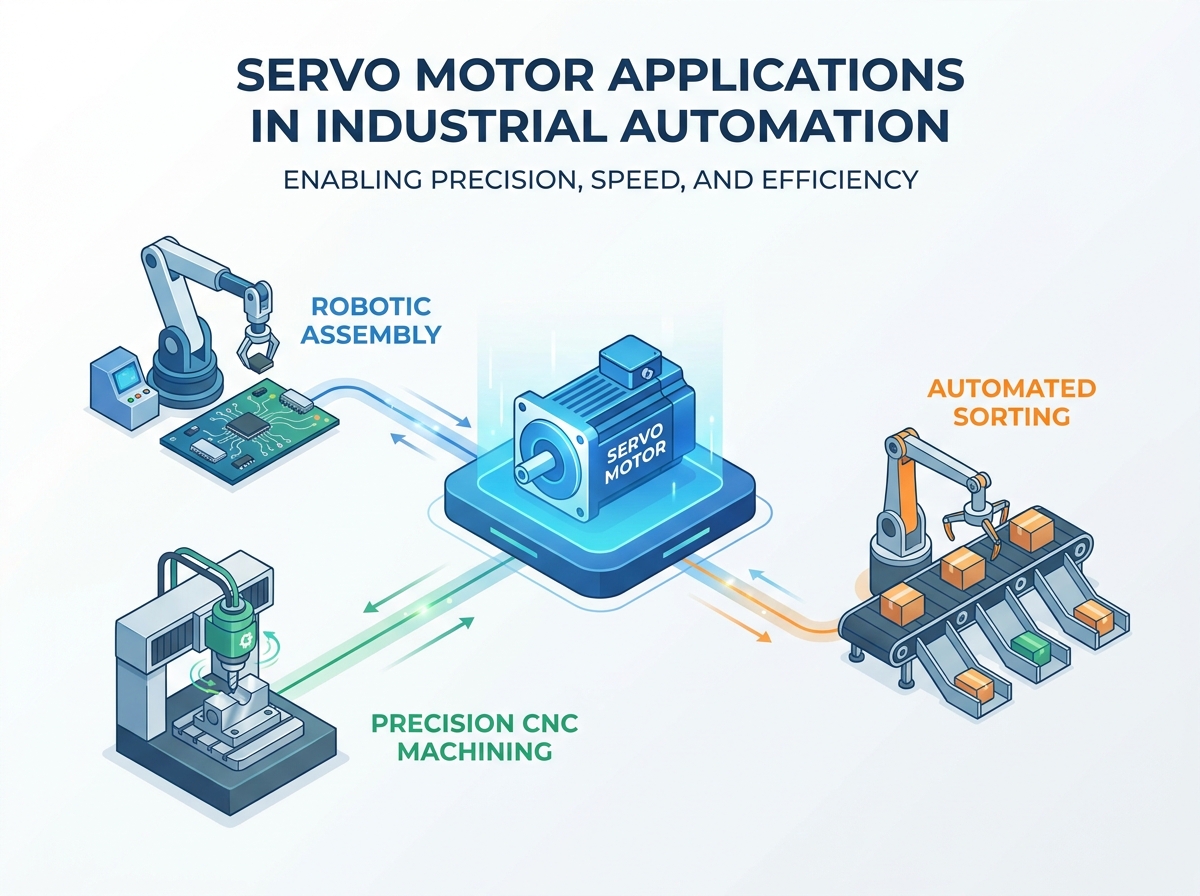

La fabricación moderna depende en gran medida del control de movimiento avanzado. Vemos diversas aplicaciones de servomotores en numerosos sectores industriales. Cada sector exige características de rendimiento específicas de la combinación de accionamiento y motor. Comprender estos matices evita costosos errores de especificación.
La coordinación multieje requiere un cálculo continuo de la cinemática inversa. Los controladores de robots actualizan las posiciones de las articulaciones miles de veces por segundo. Los ingenieros se centran en altas relaciones par-peso para maximizar la capacidad de carga útil. Los codificadores absolutos permiten la recuperación inmediata de la posición después de una pérdida de energía, eliminando la necesidad de una rutina de referencia. Los frenos de parada integrados garantizan la estabilidad de las articulaciones cuando el sistema se apaga. En el campo, dimensionamos el eje base (Eje 1) para manejar la enorme inercia reflejada del brazo completamente extendido, mientras que los ejes de la muñeca (Ejes 4, 5, 6) priorizan el tamaño compacto y el bajo peso.
La automatización logística integra el control de movimiento con sistemas avanzados de visión 3D. Las cámaras Ensenso y sensores similares proporcionan datos dinámicos de planificación de trayectoria. Los vehículos de guiado automático (AGV) dependen de servoaccionamientos de bajo voltaje alimentados por baterías. Las ruedas motrices compactas navegan eficientemente por los estrechos pasillos del almacén. El sistema debe manejar dinámicamente pesos de carga útiles altamente variables durante las operaciones de recogida y colocación. Cuando un AGV recoge un palé pesado, el variador debe adaptar instantáneamente sus parámetros de ajuste para manejar el aumento masivo de la inercia de la carga sin sobrepasar la posición objetivo.
Servovariadores de 48 VCC para un funcionamiento seguro con batería.
Motores de ruedas de tracción directa para eliminar el mantenimiento de la caja de cambios.
Frenado regenerativo para prolongar la vida útil de la batería durante la desaceleración.
Escáneres de seguridad integrados conectados directamente al circuito STO del variador.
El control de calidad en línea de alta velocidad depende de sistemas de medición 3D multieje. Estos sistemas se integran con sensores ópticos y láser avanzados. La precisión de posicionamiento submicrónica no es negociable aquí. La fluctuación ultrabaja durante las ventanas de captura del sensor garantiza una adquisición de datos limpia. La sincronización precisa del disparador entre el controlador de movimiento y el sistema de visión elimina el desenfoque del movimiento. Utilizamos disparadores de salida basados en la posición (a menudo llamados levas de salida) directamente desde el servoaccionamiento para disparar la cámara exactamente cuando el eje cruza un conteo de codificador específico, evitando por completo los retrasos de tiempo de escaneo del PLC.
El control del husillo y los accionamientos de alimentación multieje requieren una rigidez mecánica extrema. El juego cero es obligatorio para mantener tolerancias de mecanizado estrictas. Las capacidades de torsión continua a bajas velocidades permiten una eliminación agresiva del material. Los motores deben resistir fuertes fuerzas de corte sin desviarse del recorrido programado. La precisión de posicionamiento submicrónica garantiza acabados superficiales suaves. A menudo utilizamos motores lineales de accionamiento directo para los ejes X e Y en molinos de alta gama para eliminar el desgaste de los husillos de bolas y lograr velocidades de desplazamiento rápidas que superan los 100 metros por minuto.
La sincronización del movimiento continuo y de indexación impulsa la industria del embalaje. Las aplicaciones de cizallas volantes y cuchillas giratorias requieren una sincronización precisa. Los engranajes electrónicos reemplazan los ejes lineales mecánicos para una mayor flexibilidad. Los perfiles de leva permiten secuencias de movimiento complejas y no lineales. La captura de marcas de registro de alta velocidad minimiza el desperdicio de material durante los cambios de rollo. La unidad debe capturar la entrada de un sensor de alta velocidad y ajustar el perfil de movimiento sobre la marcha para garantizar que el corte se realice exactamente en la marca de registro impresa, independientemente del estiramiento o deslizamiento de la banda.
Seleccionar la tecnología adecuada requiere comparar objetivamente las compensaciones de rendimiento. Debe evaluar la inversión inicial en hardware frente a las capacidades operativas a largo plazo. La mala aplicación de un motor paso a paso donde pertenece un servo garantiza dolores de cabeza en la producción.
Los motores paso a paso experimentan una caída significativa del par a altas velocidades. Los servos mantienen su par nominal en un rango de velocidad mucho más amplio. Analice el costo inicial del hardware de los servos frente a los riesgos operativos. Los sistemas paso a paso de bucle abierto carecen de retroalimentación de fallas. Los pasos perdidos en un sistema paso a paso arruinan lotes y dañan las herramientas. Si un mecanismo se atasca, un paso a paso simplemente se detendrá y perderá su posición, mientras que el controlador asume que el movimiento se ha completado. Un servoaccionamiento detecta el siguiente error al instante, soluciona el fallo de forma segura y alerta al operador antes de que se produzcan daños.
Los variadores de frecuencia (VFD) destacan por su control continuo y estable de la velocidad. Los servos proporcionan un posicionamiento dinámico superior y una aceleración rápida. Compare estas capacidades según su perfil de movimiento. Evalúe los perfiles de consumo de energía durante operaciones de arranque y parada altamente dinámicas. Los servos suelen regenerar energía durante la desaceleración, lo que mejora la eficiencia energética general. Utilizamos VFD para transportadores y bombas. Utilizamos servos para mesas de indexación, pórticos de recogida y colocación y cualquier aplicación que requiera un par de sujeción preciso a velocidad cero.
Métrica de rendimiento | Sistema de servomotor | Sistema de motor paso a paso | VFD + motor de inducción |
|---|---|---|---|
Rango de velocidad | 0 a 6000+ RPM | 0 a 1000 RPM (el par cae rápidamente) | 100 a 3600 RPM |
Control de posición | Lazo cerrado, exacto | Circuito abierto, propenso a perder pasos. | Requiere codificador externo, moderado |
Aceleración | Extremadamente alto | Moderado | Bajo a moderado |
Par de mantenimiento en reposo | Sí (control activo) | Sí (retén magnético pasivo) | No (a menos que esté controlado por vector de flujo) |
Capacidad de sobrecarga | 300% para duraciones cortas | Ninguno (se detendrá) | 150% durante 60 segundos |
Unas especificaciones adecuadas evitan fallos prematuros del hardware y un comportamiento errático de la máquina. Los ingenieros deben calcular las cargas con precisión y seleccionar los estándares de comunicación adecuados. Adivinar el tamaño de los motores basándose en las dimensiones físicas conduce al desastre.
La adaptación de inercia garantiza la estabilidad del bucle de control. La regla general mantiene la relación de inercia carga-motor por debajo de 10:1 para aplicaciones altamente dinámicas. Relaciones más bajas producen sistemas más rígidos y con mayor capacidad de respuesta. Se recomienda utilizar el software de dimensionamiento proporcionado por el proveedor. Estas herramientas calculan los requisitos de par RMS y par máximo en función de los perfiles de movimiento reales. Si intentas impulsar una carga enorme con un rotor pequeño, el propulsor tendrá dificultades para controlar la energía cinética durante la desaceleración. El sistema se sobrepasará, oscilará y eventualmente se disparará debido a una falla de sobretensión o sobrecorriente.
Defina la distancia del movimiento y el tiempo permitido para completar el movimiento.
Seleccione un perfil de movimiento (p. ej., 1/3-1/3-1/3 trapezoidal o curva en S).
Calcule el par de aceleración máximo necesario para alcanzar la velocidad máxima.
Calcule el par RMS continuo para garantizar que el motor no se sobrecaliente.
Verifique que la relación de inercia carga-motor esté dentro de los límites aceptables para el tipo de mecanismo.
Compare codificadores absolutos con resolutores según las condiciones ambientales. Los codificadores absolutos de una y varias vueltas ofrecen la máxima precisión para entornos limpios. Los solucionadores utilizan tecnología analógica robusta. Sobreviven entornos hostiles, de alta vibración o alta temperatura donde fallan los codificadores ópticos. Especificamos resolutores para prensas de estampado y equipos de forja pesados. Especificamos codificadores ópticos absolutos de 24 bits para máquinas de corte por láser y manipulación de obleas semiconductoras.
Evaluar la necesidad de redes deterministas para el control sincronizado de múltiples ejes. EtherCAT, PROFINET IRT y Ethernet/IP con CIP Motion proporcionan sincronización a nivel de microsegundos. Evalúe los beneficios de las soluciones de un solo cable. La combinación de alimentación y retroalimentación en un solo cable reduce la complejidad de la instalación. También elimina posibles puntos de falla en el portacables. Al cablear una máquina de 10 ejes, la tecnología de un solo cable reduce el número de cables de 20 a 10, lo que reduce drásticamente el tamaño de los portacables necesarios y simplifica el cableado del gabinete.
La implementación de un control de movimiento avanzado introduce riesgos de ingeniería específicos. La identificación temprana de estos riesgos evita costosos tiempos de inactividad e incidentes de seguridad. No se puede arreglar un mal diseño mecánico con ajustes de software.
Los servosistemas de alta ganancia pueden estimular la conformidad mecánica de la máquina. Las correas, los ejes largos y los acoplamientos flexibles provocan oscilación e inestabilidad. Utilice filtros de muesca basados en unidades para suprimir frecuencias de resonancia específicas. Los algoritmos de ajuste automático ayudan a establecer ganancias de PID de referencia. Los acoplamientos mecánicos más rígidos empujan las frecuencias de resonancia fuera del ancho de banda de control activo. Utilizamos herramientas de trazado de Bode integradas en el software del controlador para inyectar ruido blanco en el sistema, identificar las frecuencias de resonancia exactas y aplicar filtros de muesca específicos para silenciar la vibración sin sacrificar la capacidad de respuesta general.
Exceder el par de parada continuo provoca el sobrecalentamiento del motor. Superar la clasificación de par RMS provoca una falla prematura del estator. Mapee con precisión el ciclo de trabajo de la aplicación antes de finalizar el tamaño del motor. Asegure una refrigeración ambiental adecuada en el gabinete eléctrico y en el soporte del motor. Supervise los modelos térmicos a nivel de unidad, como la protección I²t, para evitar fusiones catastróficas. Si una máquina se atasca y el motor intenta atravesar la obstrucción, el algoritmo I²t calcula la acumulación térmica y corta la energía antes de que se derrita el aislamiento del devanado.
Cortar instantáneamente la energía a un servoaccionamiento durante la operación crea graves peligros. En un robot autoequilibrado, un AGV de alta velocidad o un eje de carga vertical pesado, eliminar el par de retención instantáneamente es peligroso. La máquina se caerá, chocará o dejará caer la carga. Esto provoca daños mecánicos extremos y riesgos para la seguridad. Implemente Safe Stop 1 (SS1) para controlar la desaceleración bajo potencia antes de activar Safe Torque Off (STO). Utilice Safe Brake Control (SBC) y frenos de retención físicos para ejes verticales y de autoequilibrio. Esto garantiza el soporte de la carga cuando se elimina el par eléctrico.
Conecte el circuito de parada de emergencia para activar un comando SS1 a través de la red de seguridad.
Configure el variador para desacelerar el motor al par máximo permitido.
Una vez que se alcanza la velocidad cero, el variador activa automáticamente el circuito STO.
Para ejes verticales, la función SBC reduce el freno mecánico milisegundos antes de que se active STO.
Elegir la aplicación de servomotor adecuada requiere equilibrar la precisión del posicionamiento, el par, la velocidad, la capacidad de comunicación y la seguridad del sistema. Un sistema de servomotor bien adaptado mejora la productividad de la máquina, mejora la precisión del movimiento y ofrece un rendimiento confiable a largo plazo en entornos industriales exigentes.
Acerca de Ritzcher
Ritscher es un fabricante profesional de motores eléctricos y soluciones de control de movimiento, que ofrece servomotores, motores de CC sin escobillas, motores de engranajes y sistemas de accionamiento personalizados para automatización industrial y aplicaciones OEM. Con sólidas capacidades de ingeniería y años de experiencia en fabricación, Ritscher ofrece productos confiables y energéticamente eficientes que respaldan el control de movimiento de alto rendimiento en una amplia gama de industrias.
Defina su perfil de movimiento y requisitos de carga antes de seleccionar un servomotor.
Haga coincidir el motor, el codificador y el controlador con los requisitos de precisión y velocidad de su aplicación.
Evalúe los protocolos de comunicación y las funciones de seguridad para una integración perfecta del sistema.
Considere la gestión térmica y el ajuste mecánico para maximizar la confiabilidad a largo plazo.
Antes de seleccionar un sistema de servomotor, evalúe cuidadosamente el par, la inercia, la precisión de posicionamiento, los requisitos de comunicación y los estándares de seguridad de su aplicación para garantizar un rendimiento óptimo del control de movimiento.
R: Las aplicaciones más comunes incluyen robótica industrial, mecanizado CNC, líneas de embalaje, sistemas de medición 3D y estaciones de montaje automatizadas. Estas áreas requieren sincronización de alta velocidad y posicionamiento preciso que solo los servosistemas de circuito cerrado pueden ofrecer de manera confiable.
R: Debe calcular tres componentes principales: par de aceleración, par RMS continuo y factores de fricción o gravedad. El par de aceleración supera la inercia del sistema. El par RMS representa la carga térmica continua durante todo el ciclo de trabajo. Tenga siempre en cuenta las ineficiencias mecánicas y las fuerzas externas.
R: Utilice un servomotor cuando su aplicación requiera velocidades superiores a 1000 RPM, maneje cargas muy variables o exija verificación de posición de circuito cerrado. Los servos mantienen el torque a altas velocidades y corrigen instantáneamente los errores de posición, mientras que los motores paso a paso pierden torque y pueden perder pasos silenciosamente.
R: La proporción ideal suele estar entre 1:1 y 10:1. Las aplicaciones altamente dinámicas, como la selección y colocación rápida, funcionan mejor cerca de 1:1. La automatización general puede tolerar proporciones de hasta 10:1. Superarlo hace que el sistema sea difícil de sintonizar y propenso a oscilaciones.
R: STO es una función de seguridad basada en hardware. Elimina energía a la salida de modulación de ancho de pulso (PWM) del motor, evitando que genere torque. Fundamentalmente, lo hace sin apagar la alimentación lógica de la unidad o la comunicación de red, lo que permite reinicios más rápidos del sistema.
R: La pérdida inmediata de energía desactiva la estabilización activa y el par de retención electrónico. Los sistemas dinámicos, como los robots de equilibrio, colapsarán instantáneamente. Las cargas verticales caerán incontrolablemente. Debe utilizar secuencias de parada controladas y frenos de retención físicos para asegurar la máquina de forma segura.
R: Sí, pueden funcionar de forma continua. Sin embargo, los VFD combinados con motores de inducción suelen ser más prácticos para un funcionamiento continuo sencillo. Sólo debe especificar un servo para funcionamiento continuo si el proceso requiere una regulación o sincronización de velocidad extremadamente precisa a bajas RPM.
