Vistas:0 Autor:Editor del sitio Hora de publicación: 2026-07-28 Origen:Sitio
En la ingeniería de control de movimiento de alto riesgo, un pequeño error de cálculo en el tamaño del motor puede provocar fallas mecánicas catastróficas, piezas rechazadas o tiempos de inactividad severos de la máquina. Las aplicaciones de precisión a nivel de micras exigen una certeza absoluta. Cuando los ingenieros subestiman el tamaño de un motor, el sistema sufre una sobrecarga térmica y objetivos de posicionamiento no alcanzados. Por el contrario, el sobredimensionamiento conduce a una masa inflada de los componentes, una huella excesiva y una inestabilidad de ajuste causada por una inercia no coincidente. Un proceso adecuado de selección de servomotor elimina estos riesgos.

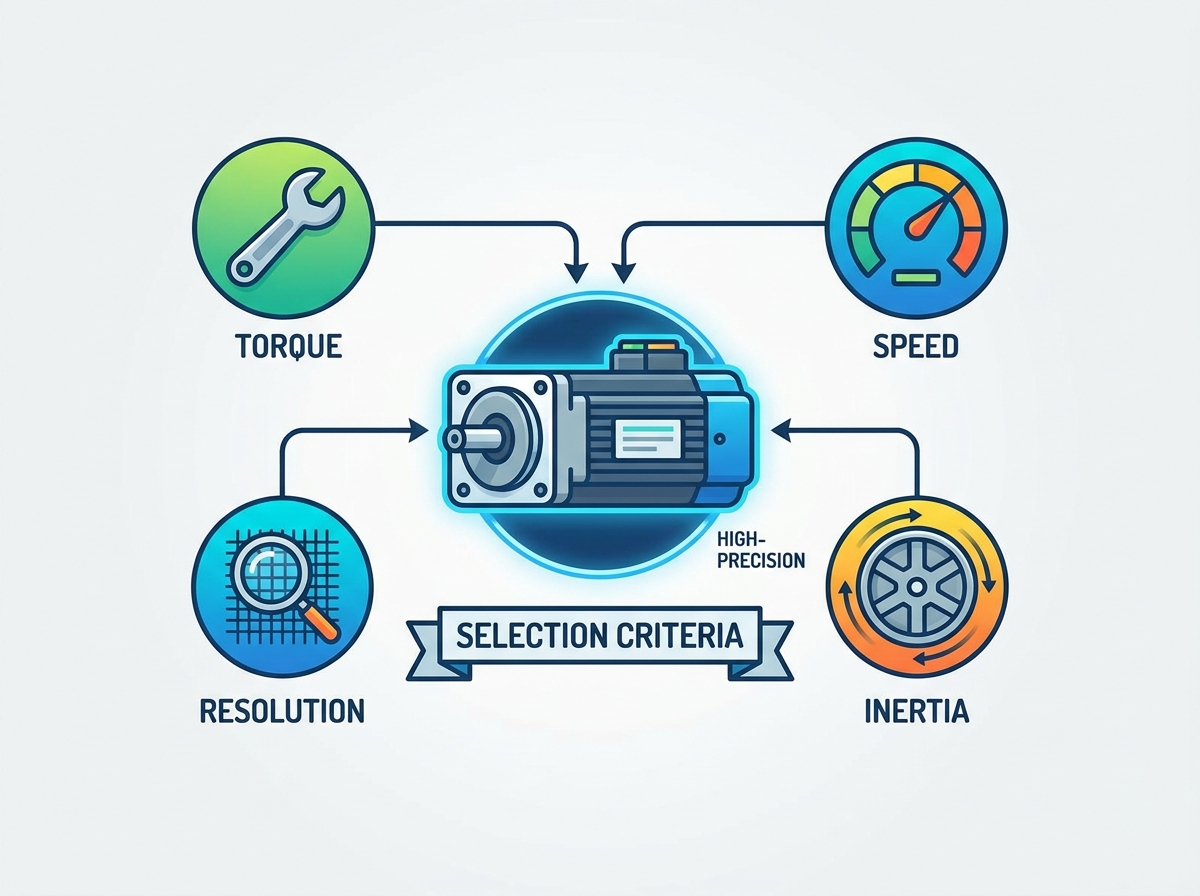

Para lograr un rendimiento óptimo, debe confiar en un marco sistemático basado en la física. Este enfoque va más allá de las estimaciones básicas de par. Requiere un análisis profundo de los perfiles de carga dinámica, las limitaciones ambientales y la compatibilidad de la unidad para garantizar que el conjunto mecánico final funcione exactamente como se diseñó bajo rigurosas demandas operativas.
La coincidencia de inercia no es negociable: lograr una alta respuesta dinámica y estabilidad requiere una relación de inercia carga-motor cuidadosamente calculada, que normalmente se mantiene por debajo de 10:1 para tareas de alta precisión.
El par debe evaluarse dinámicamente: la selección exitosa se basa en calcular tanto el par máximo (para aceleración/desaceleración) como el par cuadrático medio (RMS) (para límites térmicos continuos) frente a la curva de par-velocidad específica del motor.
La retroalimentación dicta la precisión: la elección entre codificadores absolutos e incrementales (y sus respectivas resoluciones de bits) limita directamente la máxima precisión de posicionamiento y repetibilidad alcanzables del sistema.
El espacio libre del variador evita cuellos de botella: se debe especificar un servovariador con al menos un 25 % de capacidad de corriente por encima del consumo máximo esperado del sistema para acomodar picos transitorios sin fallas.
Tabla de contenido
Los ingenieros deben distinguir entre alcanzar una coordenada teórica exacta y regresar constantemente a la misma posición física. La precisión define qué tan cerca alcanza el motor la posición absoluta ordenada en el espacio físico. La repetibilidad mide la variación cuando el sistema regresa a ese punto exacto durante múltiples ciclos. En la fabricación de semiconductores o el mecanizado CNC, las métricas básicas a menudo exigen tolerancias de hasta fracciones de grado o micras de un solo dígito. Debe establecer estas métricas de referencia antes de evaluar cualquier hardware.
Considere un pórtico de recogida y colocación de alta velocidad. Si el sistema es altamente repetible pero inexacto, siempre colocará un componente en el lugar equivocado por exactamente el mismo margen. Si es preciso pero no repetible, la ubicación promedio podría ser correcta, pero las ubicaciones individuales se dispersarán de manera inaceptable. Debes definir el margen de error aceptable para ambas métricas.
Tipo de aplicación | Requisito típico de precisión | Requisito típico de repetibilidad | Desafío primario |
|---|---|---|---|
Manipulación de obleas semiconductoras | < 5 micras | < 1 micra | Eliminando el juego mecánico y la expansión térmica. |
Fresado CNC (aeroespacial) | 10 - 20 micras | 5 micras | Mantener la rigidez bajo cargas de corte pesadas. |
Embalaje de alta velocidad | 0,5 milímetros | 0,1mm | Gestionar la alta inercia durante la indexación rápida. |
Trazar el perfil cinemático exacto es un paso obligatorio. Debe asignar el tiempo de aceleración, la duración de la velocidad constante, el tiempo de desaceleración y el tiempo de permanencia. Este perfil de movimiento dicta las fuerzas dinámicas necesarias para manipular la carga. Además, el ciclo de trabajo dicta directamente la carga térmica en los devanados del motor. Un ciclo de trabajo elevado con un tiempo de permanencia mínimo aumenta drásticamente el requisito de par continuo, lo que obliga al motor a disipar calor constantemente.
Para asignar con precisión el perfil de movimiento, siga estos pasos:
Defina la distancia total del movimiento y el tiempo requerido para completar el movimiento.
Determine la velocidad máxima permitida en función de las limitaciones mecánicas (por ejemplo, velocidad crítica del husillo de bolas).
Calcule las tasas de aceleración y desaceleración necesarias para alcanzar la velocidad objetivo dentro del tiempo asignado.
Mida el tiempo de permanencia entre movimientos para establecer el porcentaje del ciclo de trabajo general.
La arquitectura del circuito de control prevista tiene un gran impacto en la selección del motor. Los sistemas que operan en control de posición requieren diferente ajuste y rigidez de retroalimentación en comparación con aquellos que funcionan puramente en modos de velocidad o torque. El control de bucle anidado, donde los bucles de corriente, velocidad y posición operan simultáneamente, exige un gran ancho de banda. Esto requiere hardware con tiempos de respuesta excepcionales para evitar retrasos de fase y mantener un funcionamiento estable bajo cargas variables.
Cuando funciona en modo de torsión, el variador regula la corriente para mantener una salida de fuerza específica, lo cual es común en aplicaciones de tensado de banda. El modo de velocidad se centra en mantener unas RPM constantes independientemente de las fluctuaciones de carga, lo que se utiliza a menudo en unidades de husillo. El modo de posición, el más exigente de los tres, requiere que el variador calcule constantemente el error entre la posición ordenada y la retroalimentación real del codificador, lo que hace que la retroalimentación de alta resolución y los rotores de baja inercia sean fundamentales para el éxito.
Determinar los valores de torque correctos requiere un enfoque formulado. El par máximo es necesario para superar la fricción estática, la gravedad y la inercia de la masa durante una aceleración rápida. El par cuadrático medio (RMS) representa el equivalente térmico continuo del ciclo de trabajo. Depender únicamente de los valores de par nominal es peligroso. Se debe tener en cuenta la eficiencia de transmisión mecánica específica de componentes como cajas de cambios y tornillos de bolas, que inherentemente consumen una parte del par generado.
Para calcular el par RMS, se eleva al cuadrado el par requerido para cada segmento del perfil de movimiento (aceleración, velocidad constante, desaceleración y permanencia), se multiplica cada uno por la duración de ese segmento, se suman esos valores, se divide por el tiempo total del ciclo y se toma la raíz cuadrada del resultado. Si el par RMS calculado excede la clasificación continua del motor, los devanados eventualmente se sobrecalentarán y fallarán, independientemente de qué tan bien el motor maneje los picos de aceleración.
La curva par-velocidad del fabricante ilustra las verdaderas capacidades del motor. Debe identificar la zona de funcionamiento continuo y la zona de funcionamiento intermitente o pico. Seleccionar un motor donde la velocidad requerida de la aplicación empuja el par RMS hacia la zona intermitente conducirá inevitablemente a una falla térmica rápida. Además, debes tener en cuenta el Back-EMF, representado por constantes de voltaje. Asegúrese de que el voltaje del bus del variador pueda superar este Back-EMF a la velocidad máxima de operación para evitar que se bloquee.
Cuando un motor gira más rápido, actúa como un generador, creando un voltaje que se opone al voltaje de suministro entrante. Este es el Back-EMF. Si el motor alcanza una velocidad en la que el Back-EMF es igual al voltaje de salida máximo del variador, el motor ya no puede consumir corriente y el par cae a cero. Debe verificar que la constante de voltaje del motor (Ke) permita una producción de torque suficiente a las RPM máximas absolutas requeridas.
La relación de inercia carga-motor afecta directamente el ajuste del servo y la estabilidad del sistema. Una carga masiva impulsada por un pequeño rotor de motor hará que el circuito de control oscile. Para aplicaciones de precisión ultra alta como el corte por láser, los objetivos de relación estándar de la industria varían de 1:1 a 5:1. La automatización general puede tolerar proporciones de hasta 10:1. Recuerde que los reductores alteran la inercia reflejada por el cuadrado de la relación de transmisión, lo que los convierte en una herramienta muy eficaz para corregir inercias no coincidentes.
Relación de inercia (carga:motor) | Idoneidad de la aplicación | Características de sintonización |
|---|---|---|
1:1 a 3:1 | Ultraalta precisión (corte por láser, óptica) | Extremadamente rígido, gran ancho de banda y fácil de sintonizar. |
4:1 a 8:1 | Automatización estándar (Embalaje, montaje) | Rigidez moderada, requiere un ajuste PID cuidadoso. |
9:1 a 15:1 | Aplicaciones poco dinámicas (transportadores, bombas) | Respuesta lenta, propensa a sobrepasarse si se presiona con fuerza. |
La desaceleración de cargas de alta inercia convierte el servomotor en un generador. Este proceso devuelve energía cinética al variador en forma de energía eléctrica. Si el variador no puede absorber esta energía, el voltaje del bus aumentará, provocando una falla. Debe determinar si el sistema requiere resistencias de frenado dinámico, reguladores de derivación externos o una configuración de bus de CC compartida para disipar de forma segura esta energía regenerativa durante las fases de desaceleración agresiva.
Al dimensionar una resistencia de frenado, debe calcular la energía cinética total de la masa en movimiento y restar la energía perdida por la fricción mecánica y la capacitancia interna del variador. La energía restante debe quemarse en forma de calor mediante la resistencia. Si el ciclo de trabajo es alto, la potencia nominal continua de la resistencia se vuelve tan crítica como su potencia nominal máxima para evitar riesgos de incendio en el gabinete de control.
Los servomotores de CA proporcionan una mayor densidad de par y un rendimiento superior a alta velocidad, lo que los convierte en la opción estándar para la automatización industrial pesada. Manejan ciclos rápidos con una excelente disipación térmica. Los servomotores de CC ofrecen un funcionamiento excepcionalmente suave a baja velocidad y son adecuados para aplicaciones portátiles o alimentadas por baterías. La elección depende completamente de la velocidad específica, la disponibilidad de energía y las limitaciones de espacio de su máquina.
En los entornos industriales modernos, dominan los servomotores de CA síncronos con imanes permanentes debido a su funcionamiento sin mantenimiento (sin escobillas que reemplazar) y su tamaño compacto en relación con su potencia de salida. Sin embargo, los servos de CC de bajo voltaje siguen siendo muy relevantes en la robótica móvil, los AGV (vehículos guiados automáticamente) y los dispositivos médicos donde la batería de 24 V o 48 V es la única fuente de energía disponible.
Los sistemas de retroalimentación limitan la precisión máxima alcanzable. Los codificadores incrementales requieren una rutina de referencia después de cada pérdida de energía, mientras que los codificadores absolutos retienen sus datos de posición indefinidamente. La alta resolución del codificador, como 23 bits sobre 17 bits, mejora drásticamente la capacidad del variador para mantener bucles de control rígidos y rechazar microdisturbios mecánicos. Las interfaces de retroalimentación en serie de alta velocidad garantizan velocidades de transmisión rápidas y brindan una inmunidad sólida contra el ruido eléctrico externo.
Codificadores incrementales: Salida de pulsos A y B. Rentable pero pierde posición al apagarse. Requiere interruptores de límite físicos para el inicio.
Codificadores absolutos de un solo giro: conozca su posición exacta dentro de una rotación de 360 grados inmediatamente después del encendido. Ideal para mesas indexadoras rotativas.
Codificadores absolutos de múltiples vueltas: rastrea tanto la posición dentro de un solo giro como el número total de rotaciones. Esencial para actuadores lineales y husillos de bolas donde la carga viaja a través de múltiples revoluciones del motor.
Una regla general estricta rige el tamaño de la unidad: asegúrese de que la servounidad posea al menos un 25 % más de capacidad de corriente que el consumo máximo calculado del sistema. Los emparejamientos de motor y accionamiento no coincidentes reducen la disponibilidad de par máximo durante las fases de aceleración agresiva. Sin este margen eléctrico, el variador se saturará, limitando la corriente suministrada al motor y provocando que el sistema mecánico se retrase respecto de la trayectoria ordenada.
La saturación de la unidad se manifiesta como un error de seguimiento. El controlador ordena una posición específica, pero el motor carece de corriente eléctrica para generar el par necesario para llegar a tiempo. Al mantener un margen del 25 %, se tienen en cuenta la fricción mecánica inesperada, las ligeras variaciones en la masa de la carga útil y la inevitable degradación de los componentes mecánicos a lo largo de la vida útil de la máquina.
Los sistemas multieje de alta precisión se basan en una estricta sincronización de red. La latencia de la red puede destruir el movimiento coordinado de ejes interpolados. La integración de protocolos industriales como EtherCAT o PROFINET garantiza un control determinista en tiempo real. Estos protocolos garantizan que los paquetes de comandos lleguen a cada unidad de la red con una precisión de microsegundos, eliminando la fluctuación y manteniendo la integridad de rutas de movimiento complejas.
Al configurar un pórtico multieje, los ejes X e Y deben llegar a sus coordenadas de destino simultáneamente. Si el bus de comunicación sufre una latencia variable, un eje se retrasará, lo que provocará que el punto central de la herramienta se desvíe de la ruta programada. EtherCAT resuelve esto procesando datos sobre la marcha, lo que permite que docenas de unidades sincronicen sus relojes internos con un único controlador maestro con una precisión de submicrosegundos.
Las señales de codificador de alta resolución son muy vulnerables a la interferencia electromagnética (EMI). Las malas prácticas de cableado corromperán los datos de posición. Establezca mejores prácticas estrictas para la selección de cables. Utilice pares trenzados con doble blindaje y aplique la separación física entre los cables de alimentación de alto voltaje y las líneas de retroalimentación sensibles. Respete las longitudes máximas permitidas de cableado para evitar la atenuación de la señal y garantizar que la unidad reciba datos precisos.
Nunca pase los cables de alimentación del motor y los cables del codificador en el mismo conducto. La conmutación PWM de alta frecuencia del variador genera un ruido eléctrico severo que se acopla fácilmente a cables adyacentes de bajo voltaje. Si debe cruzar cables de alimentación y señal, hágalo en un ángulo estricto de 90 grados para minimizar el acoplamiento inductivo. Siempre termine correctamente los blindajes de los cables en el chasis del variador para proporcionar un camino despejado a tierra para las corrientes parásitas.
Los factores ambientales degradan directamente el rendimiento del motor. Las altas temperaturas ambiente, las grandes altitudes y el flujo de aire restringido requieren una reducción térmica de la especificación de par continuo del motor. Si un motor no puede desprender calor, no puede funcionar a su potencia nominal. Además, evalúe los requisitos de clasificación IP. Los entornos expuestos al polvo, fluidos de corte o protocolos de lavado rigurosos exigen clasificaciones IP65, IP67 o incluso IP69K para evitar fallas internas prematuras.
Los servomotores estándar suelen estar clasificados para un entorno ambiente de 40 °C. Si instala el motor dentro de un gabinete sellado o cerca de un horno que genera calor donde la temperatura ambiente alcanza los 50°C, debe consultar las tablas de reducción del fabricante. Puede perder entre el 10% y el 20% de su capacidad de torsión continua. De manera similar, en altitudes superiores a los 1000 metros, el aire más fino reduce la eficiencia del enfriamiento por convección, lo que requiere una mayor reducción de potencia.
Un servomotor de alta gama no puede compensar un chasis mecánico mal diseñado. Los riesgos ocultos como la cuerda mecánica, el juego del acoplamiento y la resonancia estructural anularán la precisión del sistema de control. Las estrategias de mitigación incluyen el uso de acoplamientos de alta rigidez, el despliegue de motores rotativos de accionamiento directo para eliminar por completo los componentes de la transmisión o la implementación de filtros de muesca avanzados a nivel de accionamiento para cancelar frecuencias resonantes específicas.
La adaptabilidad mecánica actúa como un resorte entre el motor y la carga. Cuando el motor acelera, el "resorte" se enrolla; cuando desacelera, el resorte se desenrolla, haciendo que la carga oscile. Para combatir esto, utilice fuelles o acoplamientos de disco en lugar de acoplamientos de mandíbula para ejes de alta precisión. Si aún se produce resonancia, los servomotores modernos cuentan con algoritmos de ajuste automático que identifican la frecuencia resonante y despliegan filtros de muesca para suprimir las frecuencias eléctricas específicas que excitan la estructura mecánica.
La selección exitosa del servomotor depende de la evaluación precisa de los requisitos de torque, la adaptación de inercia, el rendimiento del codificador, la compatibilidad del variador y las condiciones de operación. Un proceso de selección sistemático ayuda a maximizar la precisión del movimiento, mejorar la confiabilidad del sistema y lograr eficiencia a largo plazo en aplicaciones de automatización industrial exigentes.
Acerca de Ritzcher
Ritscher es un fabricante profesional de motores eléctricos y productos de control de movimiento, que ofrece servomotores, motores de CC sin escobillas, motores de engranajes y soluciones de accionamiento personalizadas para automatización industrial, robótica y aplicaciones OEM. Respaldado por una sólida experiencia en ingeniería y capacidades de fabricación avanzadas, Ritscher ofrece soluciones de motores confiables y energéticamente eficientes que satisfacen diversos requisitos industriales.
Calcule el par máximo, el par RMS y la inercia antes de seleccionar un servomotor.
Haga coincidir el codificador, el variador y el protocolo de comunicación con los requisitos de precisión de su aplicación.
Considere las condiciones ambientales y la gestión térmica durante el diseño del sistema.
Verifique la capacidad del variador y el espacio libre eléctrico para garantizar un funcionamiento estable.
Antes de seleccionar un servomotor, evalúe cuidadosamente su perfil de movimiento, características de carga, requisitos de control, entorno de instalación y objetivos de rendimiento a largo plazo para lograr la mejor eficiencia general del sistema.
R: Para obtener máxima rigidez dinámica y estabilidad de ajuste, busque una relación de inercia carga-motor entre 1:1 y 5:1. Esta estrecha relación garantiza que el motor pueda controlar agresivamente la carga sin inducir oscilaciones ni sobrepasar la posición objetivo.
R: El par RMS se calcula utilizando la fórmula de la raíz cuadrática media, que integra el par requerido durante todo el ciclo de trabajo. Tiene en cuenta la aceleración, la velocidad constante, la desaceleración y los tiempos de permanencia para determinar la carga térmica continua en el motor.
R: El par máximo es esencial para superar la fricción estática y la inercia de la carga. Proporciona la enorme ráfaga de fuerza necesaria para lograr velocidades de aceleración rápidas sin provocar fallos de error de seguimiento en la transmisión.
R: La precisión se refiere a la capacidad del sistema para alcanzar una coordenada teórica verdadera en el espacio físico. La repetibilidad es la capacidad del sistema para regresar exactamente al mismo lugar físico de manera consistente durante múltiples ciclos operativos.
R: El ciclo de trabajo define la relación entre el tiempo de movimiento activo y el tiempo de permanencia. Un ciclo de trabajo alto significa que el motor funciona constantemente, lo que requiere una clasificación de par continuo más alta para disipar el calor generado sin quemar los devanados.
R: Elija un codificador absoluto si su sistema requiere datos de posición inmediatos al inicio sin una rutina de referencia. Elija un codificador incremental si el costo es una preocupación principal y es aceptable ejecutar una secuencia de inicio después de una pérdida de energía.
R: Es necesario un margen eléctrico para manejar picos de corriente transitorios durante una aceleración agresiva o perturbaciones inesperadas de la carga. Este búfer del 25 % evita la saturación del variador, lo que garantiza que el motor siempre reciba la potencia que necesita.
