En el control de movimiento industrial, especificar el motor incorrecto provoca fallas catastróficas en el sistema. O se enfrenta a pasos perdidos y paradas por un tamaño insuficiente, o se enfrenta a tamaños de componentes hinchados e ineficiencias térmicas por un tamaño excesivo. Los ingenieros suelen confiar en valores de par de retención estáticos en lugar de requisitos operativos dinámicos. Este descuido conduce a una inercia de carga no coincidente, problemas de resonancia y un rendimiento deficiente de alta velocidad en la fábrica.

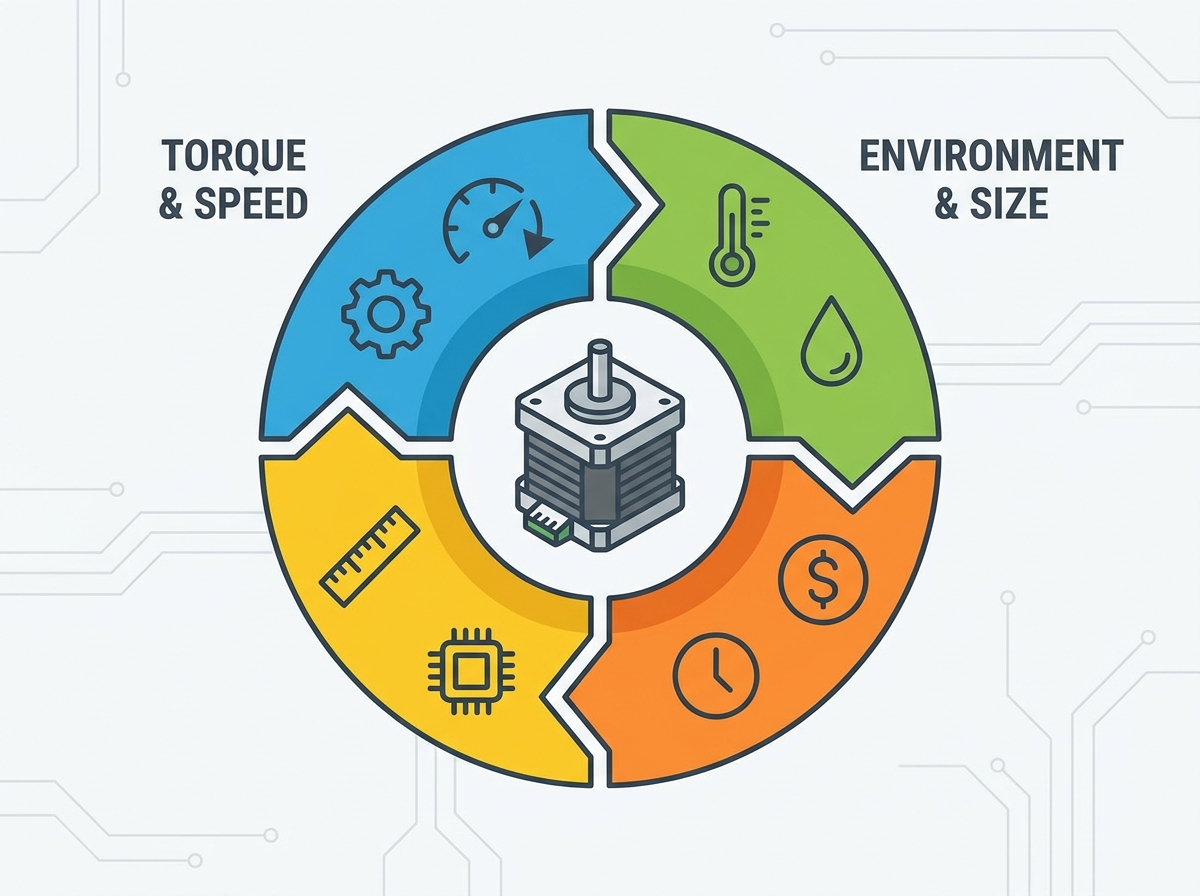

Un proceso de selección de motor paso a paso confiable requiere una evaluación sistemática del perfil de movimiento, la mecánica de carga, las curvas de velocidad-par y la compatibilidad del variador. El par de mantenimiento por sí solo no dice nada sobre cómo se comporta un motor bajo carga a gran velocidad. Debe evaluar todo el sistema mecánico para garantizar un posicionamiento confiable. Esta guía proporciona un marco basado en evidencia para especificar el motor exacto para aplicaciones industriales, basándose en la integración de la automatización y la construcción de máquinas del mundo real.
Los perfiles de movimiento dictan el tamaño: el cálculo preciso de la inercia de la carga, el par de aceleración y las fuerzas de fricción es el primer paso no negociable antes de analizar las especificaciones del motor.
La curva velocidad-par es la fuente de la verdad: mantener el par es irrelevante durante el movimiento; Evaluar el torque de entrada y salida a su velocidad de operación específica es fundamental para evitar paradas.
Los márgenes de seguridad son obligatorios: los entornos industriales requieren un factor de seguridad de torsión del 30% al 50% para tener en cuenta el desgaste mecánico, las tolerancias de fabricación y la fricción inesperada.
La sinergia del sistema importa: el rendimiento de un motor paso a paso se ve gravemente obstaculizado por el accionamiento, el suministro de voltaje, la configuración del cableado y el mecanismo de acoplamiento utilizados en el ensamblaje final.
Tabla de contenido
Comenzar con los requisitos de carga mecánica evita costosos errores de especificación más adelante en el ciclo de diseño. No se puede elegir un motor sin saber exactamente qué necesita para moverse. Definir la masa, la distancia recorrida y el tiempo requerido establece la física básica de su sistema. Saltarse este paso garantiza un rendimiento deficiente. Debe mapear las realidades físicas de su máquina antes de consultar cualquier catálogo de motores. Cuando construyes un pórtico o un transportador, la física de la masa en movimiento lo dicta todo. Si adivina la carga, quemará la unidad o desperdiciará espacio con un marco de gran tamaño.
Identificar la inercia total del sistema implica sumar la inercia del rotor del motor, el acoplamiento y la carga misma. Debe tener en cuenta la fricción por deslizamiento, la fricción por rodadura y las fuerzas gravitacionales. Las aplicaciones verticales requieren un par de elevación para vencer la gravedad, mientras que las aplicaciones horizontales luchan principalmente contra la fricción y la inercia. En el campo, vemos que muchos ingenieros olvidan la inercia del acoplamiento, que a veces puede igualar la inercia del rotor mismo.
Calcule la masa de todos los componentes móviles utilizando datos CAD precisos o escalas físicas.
Determine el radio o el paso del mecanismo impulsor, como el diámetro de la polea o el paso del husillo.
Sume los valores de inercia individuales de la carga, el husillo y los acoplamientos para encontrar la inercia total reflejada.
Tenga en cuenta la eficiencia de la transmisión mecánica, ya que la energía perdida se traduce directamente en mayores demandas de par.
Mida físicamente la fricción de rotura si moderniza un sistema mecánico existente.
El factor peso juega un papel muy importante en la carga dinámica. En configuraciones de múltiples ejes, como sistemas de pórtico o brazos robóticos, un eje suele llevar el motor de otro. Esta masa añadida altera drásticamente la relación de inercia. Debe tener en cuenta este peso parásito al calcular el par de aceleración requerido para el eje base. Si el motor del eje Y pesa cinco libras, el eje X debe acelerar ese peso muerto junto con la carga útil real.
Debe mapear la distancia de movimiento requerida durante el tiempo requerido. Esto establece su velocidad objetivo y tasas de aceleración. Los perfiles de aceleración trapezoidales son comunes pero exigen un par máximo alto al inicio y al final de la rampa. Los perfiles de aceleración en curva S suavizan el movimiento, reduciendo las sacudidas y disminuyendo las demandas de par máximo del motor. Al programar el PLC o el controlador de movimiento, seleccionar una curva en S a menudo puede evitarle tener que pasar al siguiente tamaño de marco NEMA simplemente administrando el pico de aceleración.
La forma en que conectas el motor a la carga lo cambia todo. Los sistemas de transmisión directa, los acoplamientos rígidos y los acoplamientos flexibles transmiten el torque de manera diferente. Las cajas de cambios, los tornillos de avance y las correas de distribución alteran la relación de inercia y los requisitos de par en el eje del motor. La eficiencia mecánica actúa como un multiplicador en sus cálculos de torque. Un husillo de baja eficiencia exigirá un par motor significativamente mayor que un husillo de bolas de alta eficiencia para mover exactamente la misma carga.
Tipo de transmisión | Eficiencia típica | Impacto de inercia | Mejor aplicación |
|---|---|---|---|
Husillo de bolas | 85% - 95% | Bajo a Medio | Posicionamiento lineal de alta precisión |
Tornillo de avance Acme | 30% - 50% | Medio | Cargas verticales que requieren autobloqueo |
Correa de distribución | 90% - 95% | Bajo | Movimientos horizontales de alta velocidad y largo recorrido. |
Caja de cambios planetaria | 80% - 90% | Reduce la inercia reflejada por el cuadrado de la relación. | Alto par, cargas de alta inercia |
Los fabricantes suelen poner demasiado énfasis en el par de retención. Esta es simplemente la fuerza de retención cuando el motor está estacionario y completamente energizado. No dicta el rendimiento en carrera. El par de tracción representa el par máximo al que un motor puede arrancar, detenerse o retroceder sincrónicamente sin perder pasos. Esta métrica es muy relevante para tablas de indexación y perfiles de inicio rápido donde las rampas de aceleración son mínimas.
El par de extracción es el par máximo que el motor puede entregar a una velocidad específica sin perder pasos cuando se acelera. Esta es la métrica crítica para dimensionar el movimiento dinámico. Si su carga requiere 2 Nm de torque a 1000 RPM, debe observar la curva de extracción, no el torque de retención. El par de retención es la resistencia magnética no energizada del rotor. Afecta la suavidad a baja velocidad y puede causar vibraciones si no se tiene en cuenta en aplicaciones delicadas como las etapas de inspección óptica.
Debe saber leer los gráficos de velocidad-par del fabricante. El eje X representa la velocidad o la frecuencia de paso, mientras que el eje Y muestra los límites de torsión. Los motores paso a paso exhiben una relación inversa entre velocidad y par. A medida que aumenta la velocidad, el par disminuye. Debes identificar la "rodilla" de la curva. Este es el punto donde el par cae significativamente debido a la inductancia del devanado que limita el tiempo de aumento de la corriente. Operar más allá de esta rodilla requiere un ajuste cuidadoso de la transmisión y voltajes de bus más altos.
Los ingenieros deben equilibrar la precisión del posicionamiento con las capacidades de velocidad máxima. Un motor de 1,8 grados proporciona 200 pasos por revolución. Un motor de 0,9 grados proporciona 400 pasos por revolución. El motor de 0,9 grados ofrece mayor resolución y un funcionamiento más suave a baja velocidad. Sin embargo, se requiere el doble de frecuencia de pulso para lograr las mismas RPM, lo que puede limitar la velocidad máxima según los límites de frecuencia de salida de su controlador.
La alta inductancia limita el rendimiento a alta velocidad al ralentizar el tiempo de aumento de la corriente de la bobina. Debe hacer coincidir las clasificaciones de corriente y voltaje de fase del motor con las fuentes de alimentación industriales disponibles. Las configuraciones de los devanados alteran fundamentalmente la inductancia y los límites de corriente. Un motor de 4 conductores es sencillo. Un motor de 8 conductores ofrece flexibilidad. El cableado en serie de un motor de 8 conductores proporciona un par elevado a bajas velocidades. Cablearlo en paralelo reduce la inductancia, lo que permite una retención superior del par a alta velocidad.
Los motores paso a paso híbridos son el estándar industrial. Combinan las mejores características de los motores PM y VR para ofrecer un par elevado y ángulos de paso precisos. Los motores de imanes permanentes se utilizan para aplicaciones de bajo par donde la precisión es menos crítica. Los motores de reluctancia variable ofrecen alta velocidad pero sufren de un par bajo y una resonancia deficiente a baja velocidad. Para la automatización de servicio pesado, el sistema híbrido es casi siempre la opción correcta.
Tipo de motor | Ángulo de paso típico | Salida de par | Caso de uso industrial primario |
|---|---|---|---|
Híbrido | 0,9° a 1,8° | Alto | Posicionamiento de precisión, CNC, automatización. |
Imán permanente | 7,5° a 15° | Bajo | Bombas simples, indexación no crítica. |
Renuencia variable | 5° a 15° | Bajo a Medio | Hilatura de alta velocidad, sistemas heredados |
La estandarización beneficia a los ingenieros al garantizar la compatibilidad del montaje. Los tamaños comunes incluyen NEMA 11, 14, 17, 23, 34 y 42. Sin embargo, un marco NEMA más grande no equivale automáticamente a un mejor rendimiento para aplicaciones de alta velocidad. Los motores más grandes tienen una mayor inercia del rotor. Este aumento de la inercia puede limitar gravemente la aceleración y la velocidad máxima. Seleccione siempre el tamaño de cuadro más pequeño que cumpla con sus requisitos de torsión. Un NEMA 23 largo a menudo superará a un NEMA 34 corto a altas velocidades simplemente debido a la menor masa del rotor.
Debe seleccionar el nivel de protección adecuado para su entorno operativo. Una clasificación IP40 estándar funciona para gabinetes de control limpios y áreas secas. Las clasificaciones IP65 herméticas al polvo o IP67 listas para lavar son obligatorias para entornos hostiles expuestos a fluidos o desechos. Las aplicaciones especiales pueden requerir diseños de pasos con clasificación de vacío, alta temperatura o a prueba de explosiones (ATEX). Colocar un motor estándar en un centro de mecanizado inundado de refrigerante provocará cortocircuitos inmediatos.
Los sistemas de circuito abierto son rentables y predecibles. Sin embargo, son vulnerables a perder pasos si están sobrecargados u obstruidos. Los motores paso a paso de circuito cerrado, a menudo llamados servos paso a paso, agregan codificadores para verificar la posición. Esto elimina los riesgos de pérdida y mejora la eficiencia energética al consumir solo la corriente necesaria para la carga. Debe especificar sistemas de circuito cerrado cuando la aplicación no puede tolerar errores de posicionamiento, como en la fabricación de semiconductores o el ensamblaje de dispositivos médicos.
Los motores paso a paso naturalmente pierden torque en las bandas de resonancia de frecuencia media. Si su velocidad de funcionamiento cae dentro de esta banda, el motor puede detenerse inesperadamente. Debe identificar estas zonas durante la prueba. Las tácticas de mitigación incluyen agregar amortiguadores mecánicos al eje, utilizar micropasos para suavizar las formas de onda actuales e implementar algoritmos de accionamiento avanzados que supriman activamente la resonancia. A veces, simplemente cambiar la rampa de aceleración para atravesar la banda de resonancia más rápido es la solución de campo más efectiva.
Los motores paso a paso de bucle abierto consumen toda la corriente incluso cuando están parados para mantener el par de retención. Esto genera un calor significativo. Debe evaluar las limitaciones de temperatura ambiente y los requisitos de disipación de calor. Determine si su aplicación requiere un ciclo de trabajo continuo o intermitente. Si el motor se calienta, considere unidades que reduzcan automáticamente la corriente inactiva cuando el motor no está en movimiento. Montar el motor en una placa de aluminio grande también actúa como un disipador de calor eficaz en recintos estrechos de la máquina.
Los cálculos teóricos deben completarse. La fricción en el mundo real rara vez es constante. Las pautas estándar de la industria dictan la aplicación de un margen del 30 % al 50 % por encima del par máximo calculado. Este factor de seguridad garantiza la confiabilidad durante la vida útil de la máquina, teniendo en cuenta el desgaste mecánico, las tolerancias de fabricación y las variaciones inesperadas de carga. Si un riel guía lineal pierde lubricación, ese margen del 50% es lo único que mantiene la máquina en funcionamiento hasta que llegue el mantenimiento.
La selección del motor es sólo la mitad de la ecuación. La unidad dicta qué tan bien funciona el motor. Los motores de corte modernos regulan el voltaje para mantener una corriente constante a velocidades más altas. Esto supera la inductancia natural del motor y amplía la curva de par utilizable. Un motor de alta calidad combinado con una mala transmisión producirá resultados terribles. La frecuencia de conmutación del variador y los algoritmos de control de corriente impactan directamente la cantidad de calor que genera el motor y la suavidad con la que gira.
El uso de micropasos divide el ángulo de paso estándar en incrementos más pequeños, como 1/8, 1/16 o 1/32. Esto suaviza el movimiento a baja velocidad y reduce drásticamente la resonancia. Sin embargo, debe comprender la compensación. El micropaso aumenta la resolución pero no aumenta la precisión ni el par utilizable. El par incremental disminuye significativamente a medida que aumenta la velocidad de los micropasos. No confíe en micropasos de 1/256 para lograr precisión mecánica; en su lugar, arregle su engranaje.
La relación entre el voltaje del bus y la retención del par a alta velocidad es absoluta. Un voltaje más alto empuja la corriente hacia las bobinas del motor más rápido, superando la inductancia. Si necesita alta velocidad, necesita una fuente de alimentación de mayor voltaje. Asegúrese siempre de que el aislamiento del variador y del motor pueda soportar el voltaje suministrado. Ejecutar un suministro de 24 V en un motor NEMA 34 de alta inductancia dará como resultado una caída severa del torque en cualquier nivel por encima de un rastreo.
La selección exitosa de un motor paso a paso depende de la comprensión del perfil de movimiento, los requisitos de torque, la velocidad de operación, el sistema de transmisión y la estrategia de control de su aplicación. Un proceso de selección estructurado mejora la precisión del posicionamiento, minimiza el riesgo de pasos perdidos y garantiza un funcionamiento confiable a largo plazo en la automatización industrial.
Acerca de Ritzcher
Ritscher es un fabricante profesional de motores eléctricos y soluciones de control de movimiento, que ofrece motores paso a paso, servomotores, motores de CC sin escobillas, motores de engranajes y sistemas de accionamiento personalizados de alta calidad para automatización industrial y aplicaciones OEM. Con una amplia experiencia en ingeniería y capacidades de producción avanzadas, Ritscher ofrece soluciones de motores confiables y energéticamente eficientes que satisfacen diversos requisitos industriales.
Defina sus requisitos de carga, velocidad y aceleración antes de seleccionar un motor paso a paso.
Verifique la curva velocidad-par del motor en lugar de confiar únicamente en el par de retención.
Haga coincidir el controlador, la fuente de alimentación y el sistema de transmisión para obtener un rendimiento óptimo.
Considere las condiciones ambientales, los requisitos de refrigeración y el mantenimiento futuro durante el diseño del sistema.
Antes de seleccionar un motor paso a paso, evalúe cuidadosamente los requisitos de torque, inercia, velocidad de operación, entorno de instalación y margen de seguridad de su aplicación para garantizar un rendimiento confiable y eficiente a largo plazo.
R: El par de retención es la fuerza estacionaria que produce un motor completamente energizado para mantener una carga en su lugar. El par de arranque es el límite dinámico de funcionamiento del motor a una determinada velocidad. El par de extracción dicta si el motor realmente puede mover la carga sin detenerse.
R: El par de tracción es la carga máxima que un motor puede arrancar o detener instantáneamente a una frecuencia específica sin una rampa de aceleración. El par de extracción es la carga máxima que el motor puede soportar mientras funciona a velocidad después de acelerarlo.
R: La inductancia del devanado limita la rapidez con la que la corriente puede ingresar a las bobinas del motor. A altas velocidades, los pulsos son tan rápidos que la corriente nunca alcanza su pico antes de que ocurra el siguiente paso. Menos corriente significa menos flujo magnético, lo que resulta en un par más bajo.
R: El cableado en serie proporciona un par elevado a bajas velocidades, pero sufre de una alta inductancia, lo que limita la velocidad máxima. El cableado paralelo reduce la inductancia, lo que permite una retención superior del par a alta velocidad, pero requiere que el variador suministre mayor corriente.
R: El estándar IP40 es suficiente para gabinetes de control limpios y secos. Si el motor está expuesto al polvo, la humedad o los líquidos de lavado en el piso de una fábrica, debe especificar clasificaciones IP65 o IP67 para evitar contaminación interna y fallas.
R: Debe aplicar un margen de seguridad del 30 % al 50 % por encima del requisito de par máximo calculado. Esto amortigua la fricción inesperada, el desgaste mecánico con el tiempo y las variaciones de fabricación en los componentes de la transmisión.
